Shindo ARKTUR sensor 90 B/BG 3ETC [13/16] Установка вытяжки

Монтаж вытяжки производите в следую-

щей последовательности:

1. Прежде чем приступить к сверлению

отверстий под дюбели в стене необходимо

произвести разметку. Для этого измерьте на

вытяжке расстояние между центрами отвер-

стий, предназначенных для подвешивания вы-

тяжки на стену. На нужной высоте начертите

горизонтальную линию на стене по уровню. На

этой линии наметьте точки, расстояние между

которыми должно равняться расстоянию, из-

меренному между центрами отверстий для

подвешивания вытяжки (рис. 9.1)

2. Просверлите отверстия в намеченных

точках. Диаметр отверстия и глубина сверле-

ния должны быть равны дюбелям, вложенным

в комплект поставки

3. Установите дюбели в просверленные от-

верстия и закрутите в них установочные винты

так, чтобы головки винтов выступали от стены

на 5–7 мм

4. Если Вы планируете использовать вы-

тяжку в режиме отвода воздуха в шахту, уста-

новите гофрированный воздуховод и лепестки

антивозратного клапана (рис. 9.2)

5. Соберите декоративные кожуха как это

показано на рисунке 9.3

6. Повесьте корпус вытяжки на ранее уста-

новленные установочные винты и установите

на вытяжку ранее собранные декоративные ко-

жуха. Выдвинув кожуха на необходимую высо-

ту, наметьте точки крепления планки для кре-

пления декоративных кожухов (рис. 9.1; 9.4)

7. Не снимая вытяжки, откройте откидную

панель и снимите жироулавливающий фильтр.

На внутренней стенке вытяжки найдите два от-

верстия, выходящие к стене. Отметьте их (рис.

9.5)

8. Снимите вытяжку и просверлите отме-

ченные ранее отверстия. Вставьте, в просвер-

ленные отверстия дубели.

9. Повесьте корпус вытяжки на установоч-

ные винты. Откройте откидную панель и закре-

пите вытяжку ещё двумя винтами в просвер-

ленные ранее отверстия (рис. 9.4; 9.5)

10. Перед установкой декоративных ко-

жухов подключите вытяжку к сети электро-

питания и в случае использования вытяжки

в режиме отвода воздуха в шахту, проведите

воздуховод.

11. Установите планку крепления декора-

тивного кожуха, закрепив её винтами в ранее

просверленные отверстия (рис. 9.1)

12. Установите декоративные кожуха на

вытяжку и закрепите их винтами к планке и

корпусу вытяжки (рис. 9.6)

УСТАНОВКА ВЫТЯЖКИ

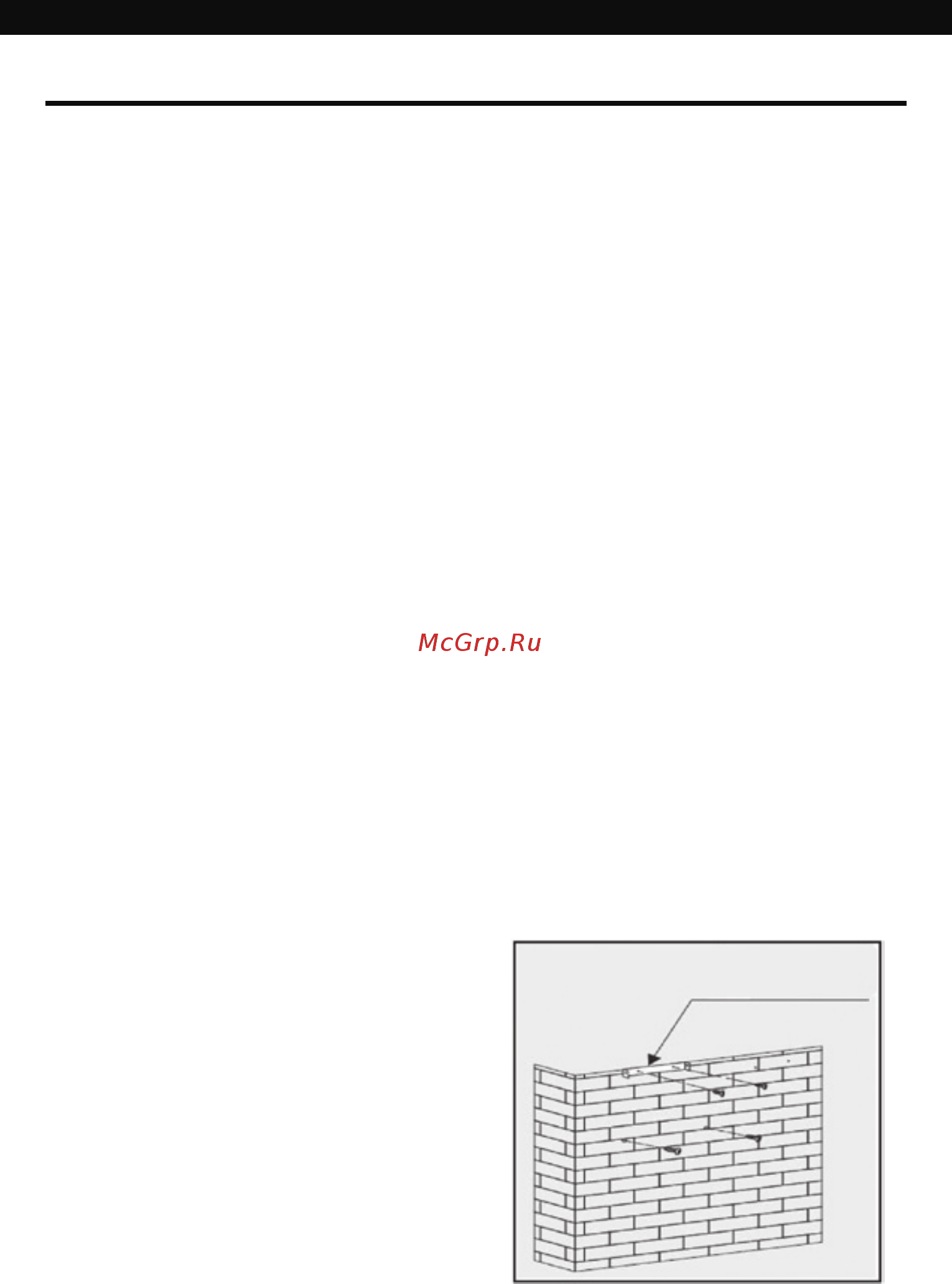

Рис. 9.1

Планка для крепления

декоративного кожуха
