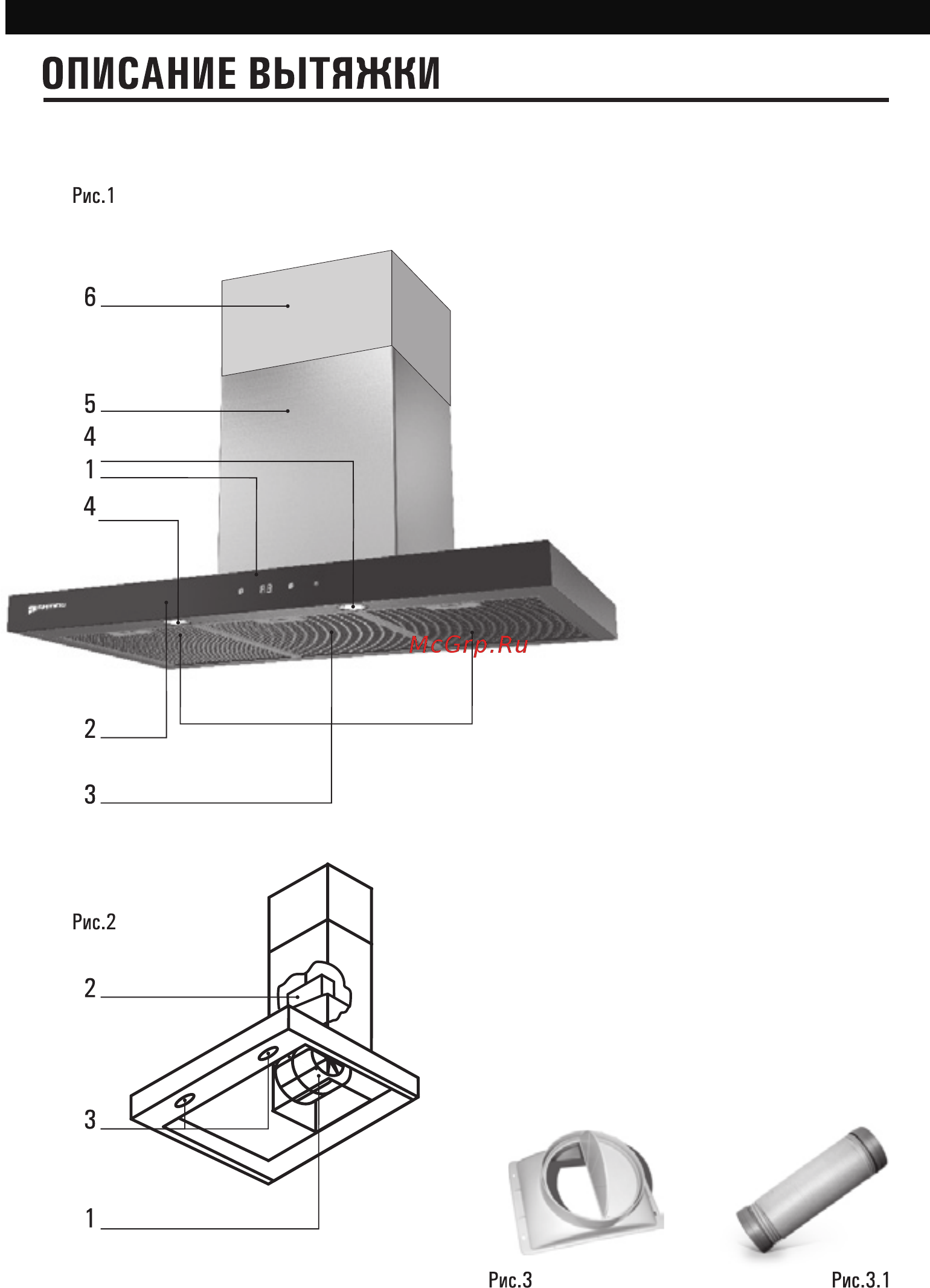

ОПИСАНИЕ ВЫТЯЖКИ

Наружная часть вытяжки состоит из

следующих составных частей (Рис. 1):

1. Переключатель режимов работы.

2. Корпус вытяжки.

3. Многоразовый алюминиевый жиро-

улавливающий фильтр.

4. Лампы подсветки.

5. Наружная часть кожуха вытяжки.

6. Внутренняя часть кожуха вытяжки

с отверстиями для выхода воздуха (в режиме

рециркуляции).

Внутри вытяжки (после снятия много-

разового алюминиевого жироулавливающего

фильтра) (Рис. 2) находятся:

1. Короб мотора (с мотором и крыльчат-

кой в сборе).

2. Монтажная коробка.

3. Лампы освещения.

В комплект поставки входит:

1. Комплект крепежа вытяжки к стене.

2. Планка для крепления внутренней

части кожуха вытяжки к стене.

3. Переходной фланец с антивозвратным

клапаном (если он не установлен)

(Рис. 3).

4. Гибкий воздуховод диаметром 153 мм

и длиной 2 м (Рис. 3.1).
