ОПИСАНИЕ ВЫТЯЖКИ

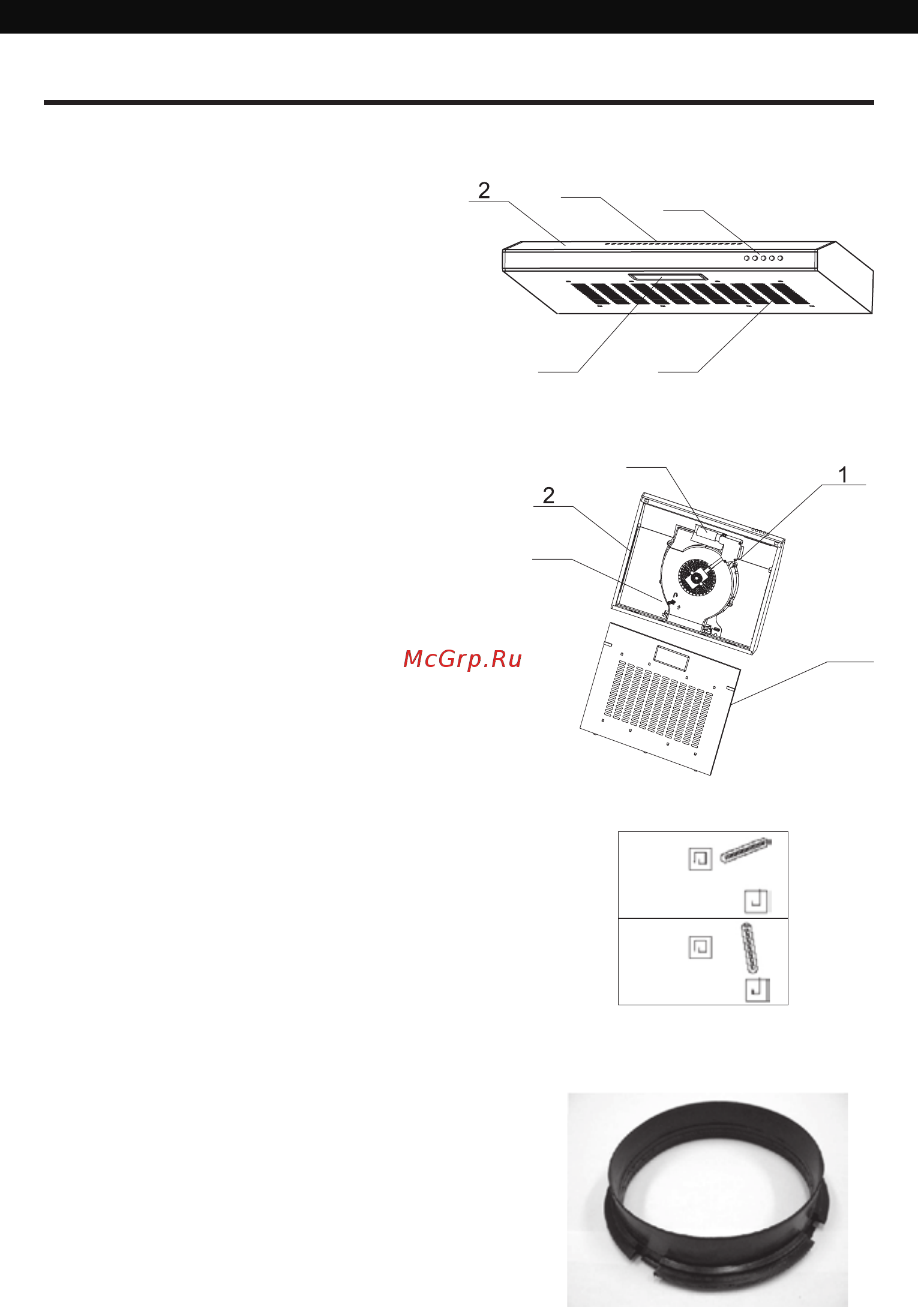

Наружная часть вытяжки состоит из следую-

щих составных частей (см. рис. 1):

1. Переключатель режимов работы вытяжки.

2. Корпус вытяжки.

3. Нижняя откидная панель с многоразовым

моющимся алюминиевым жироулавливающим

фильтром.

4. Защитное стекло лампы подсветки.

5. Решетка для выхода воздуха при работе

вытяжки в режиме рециркуляции (см. ниже «Ин-

струкция по пользованию вытяжкой»).

Внутри вытяжки (после снятия алюминиевого

жироулавливающего фильтра) находятся (см. рис.

2):

1. Короб мотора с мотором и крыльчаткой в

сборе и с монтажной колодкой.

2. Корпус вытяжки.

3. Откидная панель.

4. Лампа подсветки.

5. Переключатель режимов работы.

Заслонка для изменения режимов работы вы-

тяжки (см. рис. 3): отвода воздуха в вентиляционную

шахту (б) или рециркуляции (а).

В поставляемые части входят:

1. Комплект крепежа вытяжки к стене и к под-

весному шкафчику.

2. Переходной фланец (см. рис. 4).

Рис. 1

Рис. 2

Рис. 3

Рис. 4
