ISI‐T/ - Монтаж, эксплуатация и техническое обслуживание
НАЗНАЧЕНИЕ АППАРАТА
ISI-T – Напольный диспенсер для прошедшей микрофильтрацию воды комнатной
температуры, горячей, холодной и газированной воды (в зависимости от
комплектации), подключаемый непосредственно к сети водоснабжения.
Обладая уникальным для своего класса дизайном и изящной, тонкой формой,
диспенсер ISI-T является квинтэссенцией технологий. Благодаря хромированию и
утонченному дизайну, он представляет собой драгоценный объект, который подходит
для работы в любых условиях.
Передние панели можно легко индивидуализировать с помощью логотипов,
изображений и узоров, что является мощным инструментом маркетинга.
Благодаря низкому потреблению энергии (менее 1,38 Вт в режиме ожидания)
диспенсеры ISI-T полностью соответствуют самым строгим требованиям
энергосбережения, при этом антибактериальная/санитарная обработка озоном или
ультрафиолетом гарантирует постоянную чистоту воды. (ОПЦИЯ)
Диспенсер
ISI-T поставляется в нескольких вариантах. В зависимости от варианта
доступны следующие функции:
1 холодная газированная вода
2 холодная негазированная вода
3 негазированная вода комнатной температуры
4-5 безопасный налив горячей воды при помощи двух кнопок

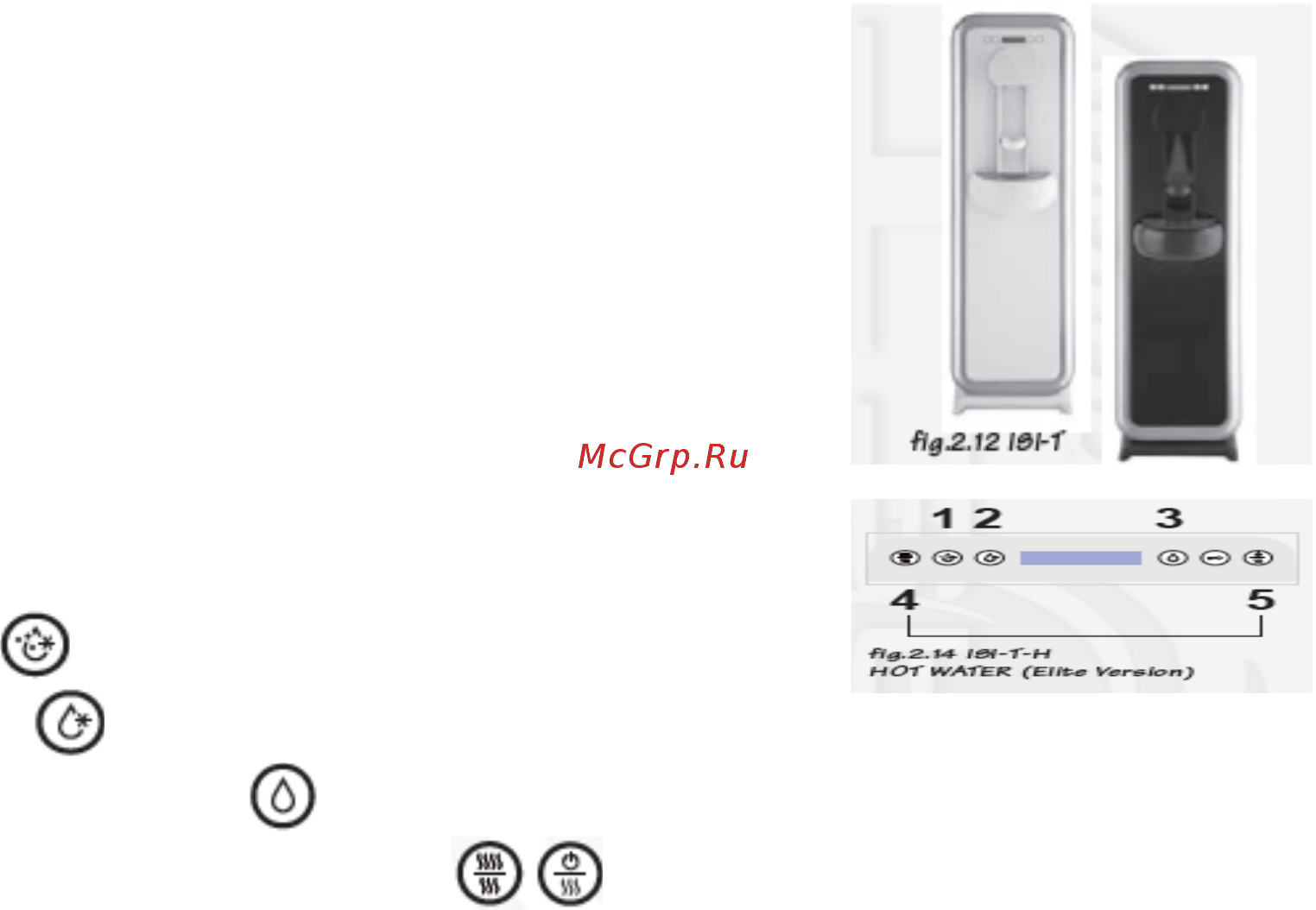

Рис.3
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ВНИМАНИЕ
Перед началом эксплуатации необходимо изучить настоящее руководство, обращая особое внимание на данную главу.
Общие замечания
Диспенсер разработан и изготовлен в соответствии с требованиями ТУ 4859-002-85631788-2014 и Директивы по
машинам и оборудованию 2006/42/EC.
Диспенсер применяется в соответствии с Декларацией соответствия, прилагаемой к настоящему руководству.
Не допускается его использование для целей, отличных от тех, для которых он был создан, либо использование
способами, отличными от описанных в настоящем руководстве.
Различные
виды сервисных работ выполняются в соответствии с критериями и порядком, описанными в настоящем
руководстве.
Обозначения
Некоторые операции обозначены в настоящем руководстве с помощью графических символов, которые указывают на
опасность этих работ.
Символы располагаются в колонке сбоку, как показано данной странице.
ВНИМАНИЕ
Данный символ обозначает возможность возникновения события, которое может вызывать серьезные травмы или значительные
повреждения аппарата в случае, если не приняты соответствующие меры предосторожности.
ОСТОРОЖНО
Данный символ обозначает возможность возникновения события, которое может вызывать легкие травмы или повреждения аппарата
в случае, если не приняты соответствующие меры предосторожности.
Предупреждающие знаки
• Просьба внимательно изучить данное руководство перед использованием диспенсера, чтобы обеспечить безопасную
его эксплуатацию.
• Данное устройство не рассчитано на использование лицами (включая детей) с пониженными физическими и
сенсорными способностями либо с недостаточным опытом и знаниями, кроме тех случаев, когда они действуют под
руководством лица, отвечающего за их безопасность, либо если он/она инструктирует их по использованию устройства.
Необходимо контролировать детей и не допускать, чтобы они играли с устройством.
• Ремонт изделия должен выполняться только квалифицированным специалистом или в сервисном центре,
уполномоченном ООО «СОЛФЕРИНО»; это необходимо для Вашей безопасности и соответствует стандартам.
• Устанавливайте диспенсер надлежащим образом, чтобы обеспечивать правильную вентиляцию для охлаждения
аппарата, расстояние – со всех сторон – не менее 15 см от стен и любых предметов.
• В случае аномальной работы не производите никаких действий с внутренними элементами диспенсера. Обращайтесь
в нашу службу технической поддержки.
• Сохраняйте данное руководство, чтобы передать его новому владельцу в случае перепродажи диспенсера.
• Не ставьте ничего на диспенсер.
• Не устанавливайте диспенсер под другие объекты.
