7
SMILE - Монтаж, эксплуатация и техническое обслуживание
НАЗНАЧЕНИЕ АППАРАТА
SMILE - Диспенсер для прошедшей микрофильтрацию воды комнатной температуры,
холодной и газированной воды, подключаемый непосредственно к сети
водоснабжения.
Диспенсер компактен и изящен. В зависимости от комплектации он дает возможность
получить микрофильтрованную негазированную, холодную и газированную воду.
Диспенсеры SMILE просты в установке и могут быть адаптированы в к любыми
требованиями. Благодаря бесшумной работе диспенсер SMILE может
устанавливаться в любом месте.
Этот диспенсер управляется микропроцессором, который с помощью специальных
датчиков уведомляет о сбоях в работе и отключает диспенсер при возникновении
опасных ситуаций, например, утечек. Внутри диспенсера имеется специальная
система контроля, которая с помощью чиповой карты, отслеживает срок службы
фильтров и уведомляет пользователя о необходимости их замены. Благодаря
низкому потреблению энергии (менее 1,38 Вт в режиме ожидания) диспенсеры SMILE
полностью соответствуют самым строгим требованиям энергосбережения, при этом
дебактеризация/санитарная обработка озоном или ультрафиолетом гарантирует
постоянную чистоту воды. (ОПЦИЯ). Диспенсеры SMILE могут включать в себя
дополнительную функцию нагрева воды до 95°C, при этом необходимость
одновременного нажатия двух кнопок для подачи горячей воды обеспечивает
дополнительную безопасность для ваших детей.
Диспенсер SMILE может устанавливаться на специальном стенде, который
соответствует стилю аппарата. Стенд может служить хранилищем для
пластмассовых стаканов, вмещая в себя 100 стаканов, и/или шкафом.

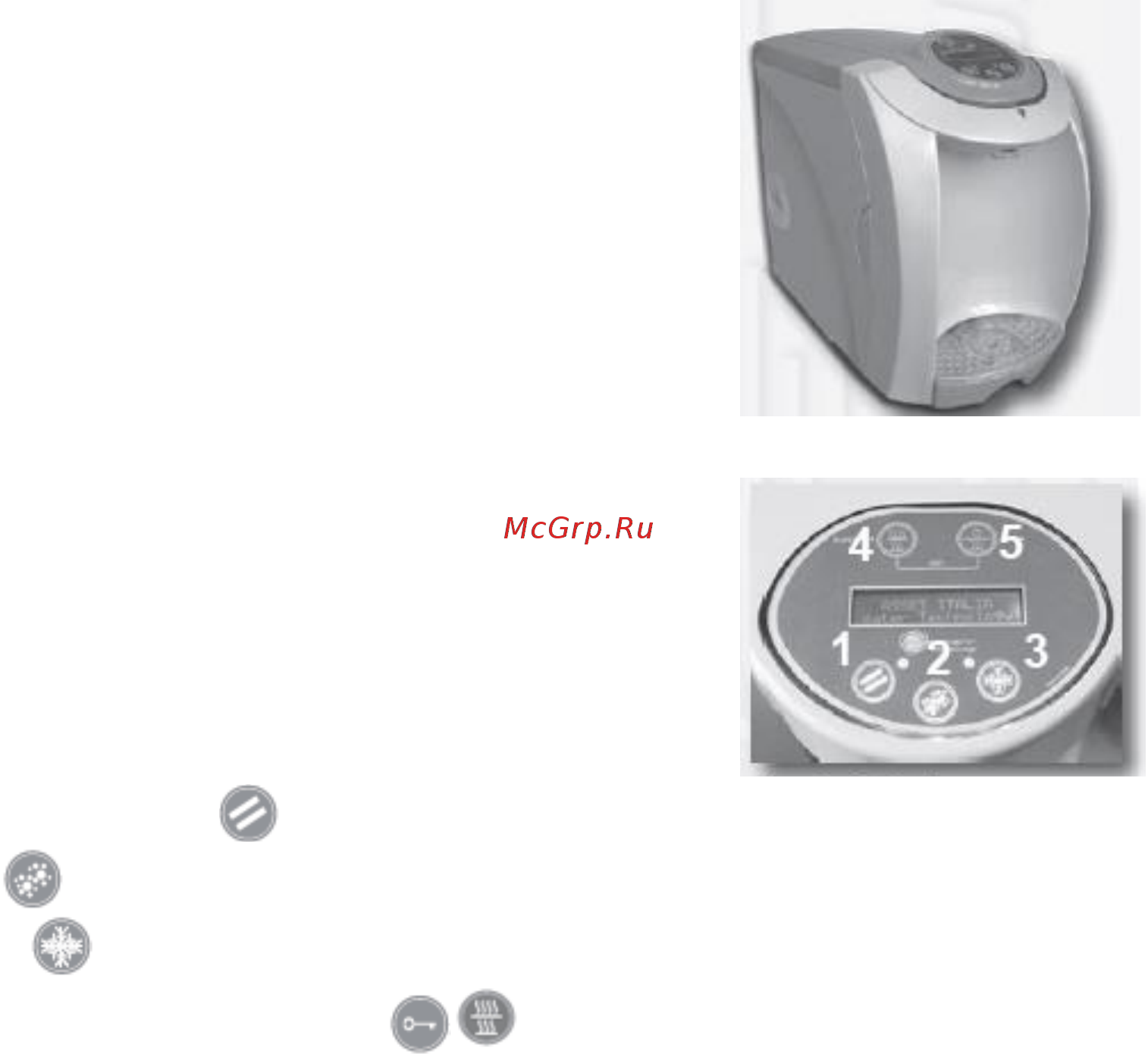

Диспенсер SMILE поставляется в нескольких вариантах. В зависимости от варианта
доступны следующие функции:
1 негазированная вода комнатной температуры
2 холодная газированная вода
3 холодная негазированная вода
4-5 безопасный налив горячей воды при помощи двух кнопок
рис.3
рис.4
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ВНИМАНИЕ
Перед началом эксплуатации необходимо изучить настоящее руководство, обращая особое внимание на данную главу.
Общие замечания
Диспенсер разработан и изготовлен в соответствии с требованиями ТУ 4859-002-85631788-2014 и Директивы по
машинам и оборудованию 2006/42/EC.
Диспенсер применяется в соответствии с Декларацией соответствия, прилагаемой к настоящему руководству.
Не допускается его использование для целей, отличных от тех, для которых он был создан, либо использование
способами, отличными от описанных в настоящем руководстве.
Различные виды сервисных работ выполняются в соответствии с критериями и порядком, описанными в настоящем
руководстве.
Обозначения
Некоторые операции обозначены в настоящем руководстве с помощью графических символов, которые указывают на
опасность этих работ.
Символы располагаются в колонке сбоку, как показано данной странице.
ВНИМАНИЕ
Данный символ обозначает возможность возникновения события, которое может вызывать серьезные травмы или значительные
повреждения аппарата в случае, если не приняты соответствующие меры предосторожности.
ОСТОРОЖНО
Данный символ обозначает возможность возникновения события, которое может вызывать легкие травмы или повреждения аппарата
в случае, если не приняты соответствующие меры предосторожности.
Предупреждающие знаки
