5.1.3. При повреждении шнура питания

зарядного устройства его должен заме-

нить сертифицированный Сервисный

центр.

ВНИМАНИЕ! Для исключения опаснос-

ти повреждения зарядного устройства

регулярно очищайте вентиляционные

каналы корпуса от пыли. Таким обра-

зом, обеспечивается беспрепятствен-

ное охлаждение зарядного устройс-

тва.

6. УСТРОЙСТВО ШУРУПОВЕРТА

(Рис.2)

1. Батарея аккумуляторная

2. Корпус

3. Выключатель

4. Кольцо регулировки момента

Патрон сверлильный

6. Переключатель скоростей

7. Переключатель направления вращения

шпинделя (реверс)

ЗАПРЕЩАЕТСЯ производить пере-

ключение скорости переключателем

(6) и изменять направление вращения

шпинделя переключателем реверса (7)

при нажатом выключателе (3) и враща-

ющемся шпинделе.

7. ПОДГОТОВКА К РАБОТЕ

И РЕГУЛИРОВКА (Рис.2)

7.1. Установка инструмента или оснас-

тки в патрон.

7.1.1. Проведите внешний осмотр инстру-

мента. Убедиться в надежности крепле-

ния патрона (5) и отсутствии внутри него

стружки и строительного мусора.

7.1.2. Удерживая одной рукой заднюю

муфту патрона (5), другой рукой повер-

ните переднюю муфту против часовой

стрелки. Вращая переднюю муфту патро-

на (5), разведите кулачки на расстояние

необходимое для установки инструмента

или оснастки. Вращая переднюю муфту

до упора по часовой стрелке, зажмите

инструмент или оснастку в патроне (5).

7.2. Регулировка момента затяжки.

7.2.1. Вращением кольца регулировки

момента (4) совместите пиктограммы на

нем со стрелкой на корпусе машины и

осуществите изменение предельного мо-

мента затяжки.

7.2.2. Положения 1-23 служат для завин-

чивания/вывинчивания винтов.

7.2.3. Положение с пиктограммой «свер-

ло» служит для сверления.

7.3. Переключение скоростей и направ-

ления вращения шпинделя.

7.3.1. Переключателем направления вра-

щения шпинделя (7) установите необхо-

димое направление вращения шпинделя

(левое – стрелки на переключателе ука-

зывают в сторону оператора; или правое

– стрелки на переключателе указывают в

сторону патрона).

7.3.2. Переключение диапазона скоростей

вращения шпинделя осуществляется пе-

реключателем (6) согласно указаниям на

переключателе:

-цифра 1 соответствует нижнему диапа-

зону

-цифра 2 соответствует верхнему диапа-

зону.

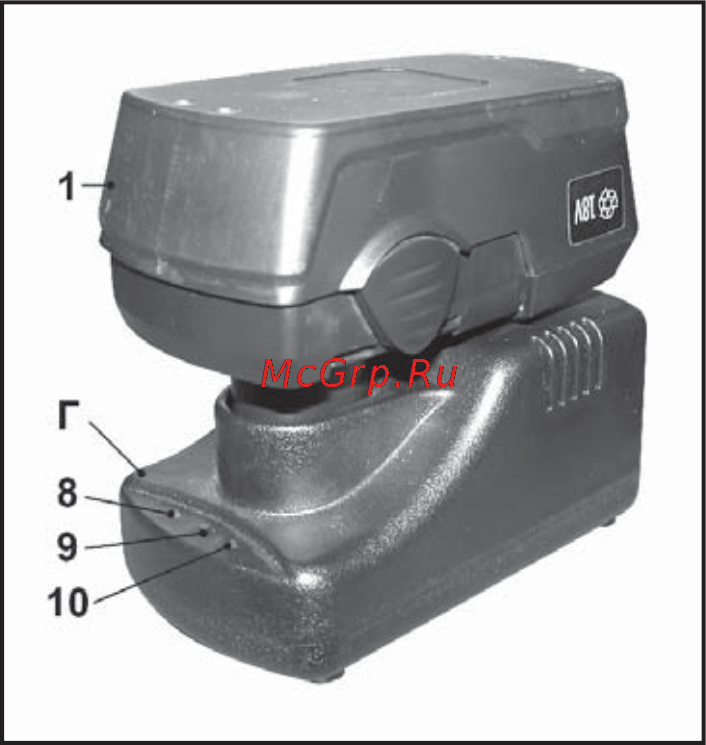

7.4. Зарядка аккумулятора с помощью

зарядного устройства (Рис.3).

7.4.1. Подключите шнур питания Вашего

зарядного устройства (Г) к розетке элек-

тросети.

7.4.2. Установите аккумуляторную бата-

рею (1) в зарядное устройство (Г) – заго-

рится зеленый светодиод (8).

7.4.3. Нажмите кнопку (9) зарядного уст-

Рис. 3

ройства (Г) – загорится красный светоди-

од (10) и начнется процесс зарядки акку-

муляторной батареи.

7.4.5. Процесс зарядки займет около 1

часа. По окончании зарядки аккумулятор-

ной батареи (1) на зарядном устройстве

(Г) вновь загорится зеленый

светодиод

(8).

ВНИМАНИЕ! Нагрев зарядного уст-

ройства и аккумуляторной батареи в

процессе зарядки является нормой.

7.5. Особенности эксплуатации никель-

кадмиевой аккумуляторной батареи.

7.5.1. Новые аккумуляторные батареи в

момент приобретения заряжены не пол-

ностью. Их необходимо полностью заря-

дить.

7.5.2. Новая аккумуляторная батарея

выходит на рабочую ёмкость после трёх-

пяти полных циклов заряда-разряда

7.5.3. Никель-кадмиевые аккумуляторные

батареи требуют периодической полной

разрядки для сохранения эксплуатацион-

ных свойств (устранение эффекта памя-

ти).

7.5.4. Никель-кадмиевые аккумуляторные

батареи подвержены саморазряду. Пос-

ле длительного хранения аккумулятор-

ную батарею следует зарядить.

7.5.5. Интенсивное использование спо-

собно вызвать нагрев аккумуляторной

батареи. Это является нормой. Перед

установкой аккумуляторной батареи в

зарядное устройство её необходимо ох-

ладить в течение 10÷15 минут и только

после этого приступить к зарядке.

8. ПОРЯДОК РАБОТЫ

ШУРУПОВЕРТОМ (Рис.2)

8.1. Сверление.

8.1.1. Установить сверло в патрон (5) со-

гласно разделу 7.1.

8.1.2. Установить кольцо регулировки мо-

мента (4) в положение при котором сов-

местится пиктограмма «сверло» со стрел-

кой на корпусе.

8.1.3. Установить переключатель реверса

(7) в положение «правое» (пиктограмма

на переключателе – две стрелочки указы-

вающие в направлении патрона ).

8.1.4. Привести сверло в контакт с обра-

батываемой заготовкой.

8.1.5. Произвести сверление, установив

необходимую частоту вращения шпинде-

ля и усилие подачи.

8.2. Работа с крепёжной оснасткой.

8.2.1. Установить в патрон (5) оснастку,

размерно соответствующую приводу ис-

пользуемого крепежа согласно разделу

7.1.

8.2.2. Установить переключатель реверса

(7) в положение «правое» для завинчива-

ния (пиктограмма на переключателе – две

стрелочки указывающие в направлении к

патрону) или «левое» для отвинчивания

(пиктограмма на переключателе – две

стрелочки указывающие в направлении

от патрона)

8.2.3. Установить кольцом регулировки

момента (4) необходимый момент затяж-

ки.

8.2.4. Привести оснастку в контакт с при-

водом крепежа.

8.2.5. Плавно нажимая на выключатель

(3) произвести завинчивание или отвин-

чивание, обеспечив необходимое усилие

подачи.

9. ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ (Рис.2)

9.1. По окончании работы извлечь оснас-

тку из сверлильного патрона (5) и аккуму-

ляторную батарею (1) из машины.

9.2. Очистить машину от грязи, пыли и

протереть ее чистой ветошью. Очистить

вентиляционные отверстия.
