2 Монтаж

2.1 Монтаж камеры

Купольная камера предназначена для поверхностного или подвесного монтажа. При этом,

монтажная поверхность должна выдерживать нагрузки до 4,5 кг. (При подвесном монтаже

использовать соответствующие комплектующие).

Монтажный кронштейн купольной камеры закрепляется на каком-либо элементе

конструкции, например, на твердой древесине, на стеновой колонне или на потолочных

стропилах, способном выдержать вес купольной камеры.

ОСТОРОЖНО! Для обеспечения гидроизоляции корпуса на него необходимо будет

нанести силиконовый герметик.

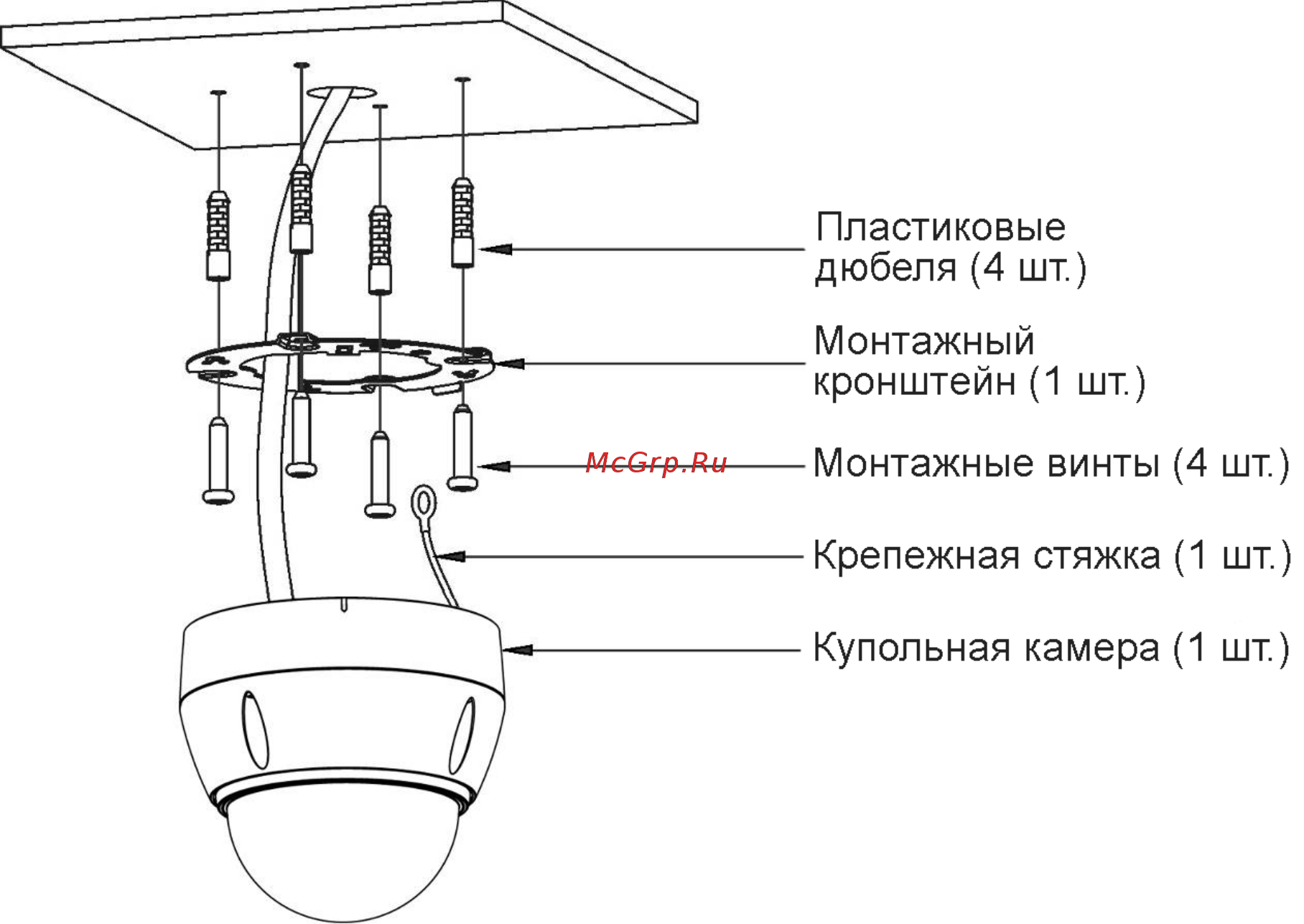

2.1.1 Фиксация камеры

1. Используя комплектный лист-шаблон для монтажа, просверлить отверстия под винты

на потолке (рис. A).

2. Используя комплектные дюбеля (4 шт.) и монтажные винты (4 шт.), закрепить

монтажный кронштейн на потолке (рис. B).

3. Крепежную стяжку закрепить на соответствующем крюке монтажного кронштейна (рис.

C).

4. Совместить фиксирующий язычок на кронштейне с разъемом в основании купола (рис.

D).

5. Повернуть купол против часовой стрелки приблизительно на 10 градусов для его

фиксации (рис. Е).
