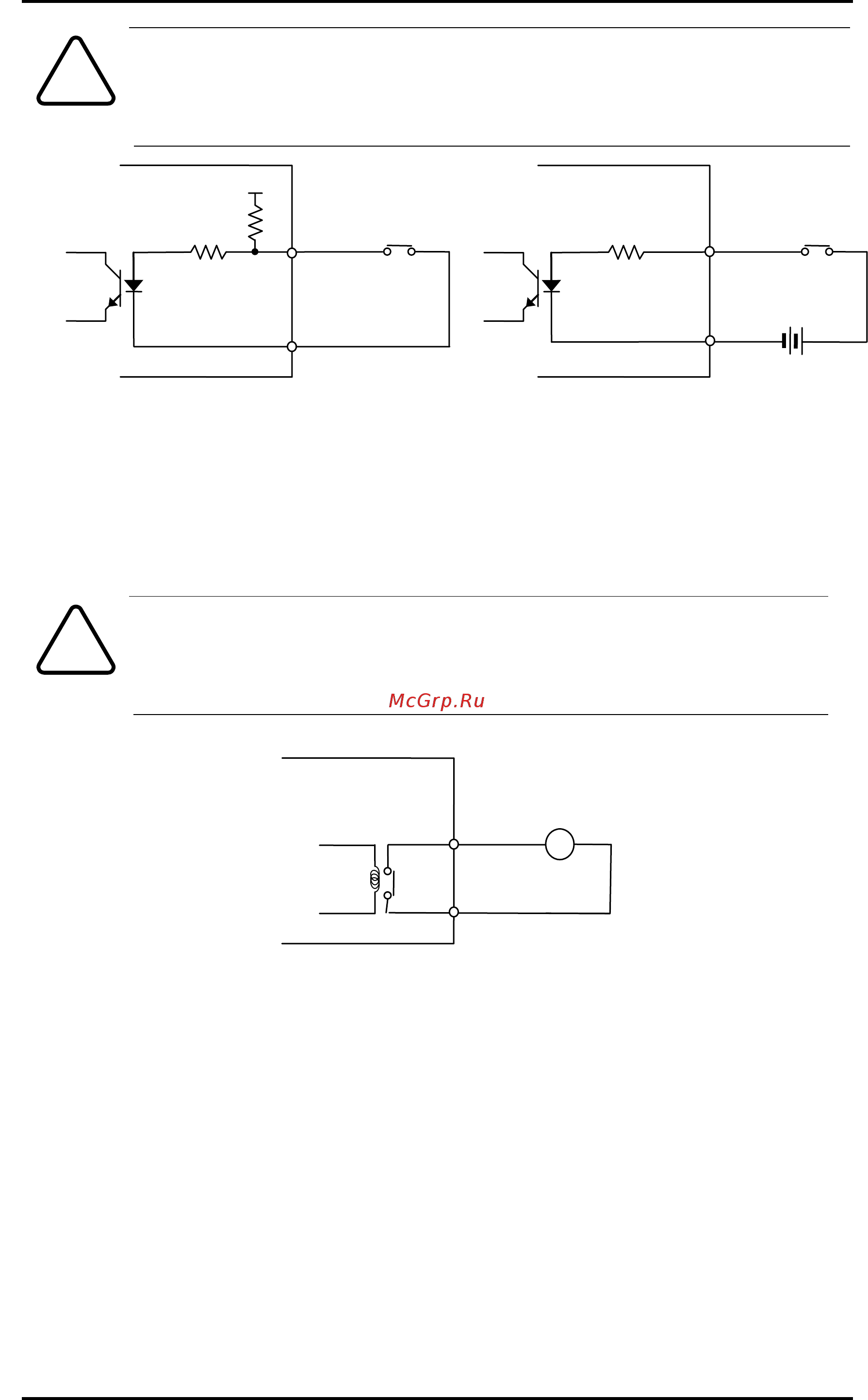

Руководство по установке STC-IPMX3593A
01A.02 12
Caut ion
!
Не превышайте максимальное значение входного напряжения или
максимальное значение по току реле.
Подключение устройства сигнализации (DO – выход цифровых данных)
Используется только релейный выход.
Характеристика реле: максимум 24 В переменного тока, 500 мA или 12 В постоянного
тока, 1A
Caut ion
!
Не превышайте максимальное значение по току для реле.
+5В
DI
COM
DI
COM
+
-
Релейный датчик
Датчик напряжения
+
-
Выход
датчика
Выход
датчика
Внутренний
Внутренний
+
-
DO
COM
Релейный выход
Устройство
Внутренний
Внимание
Внимание
