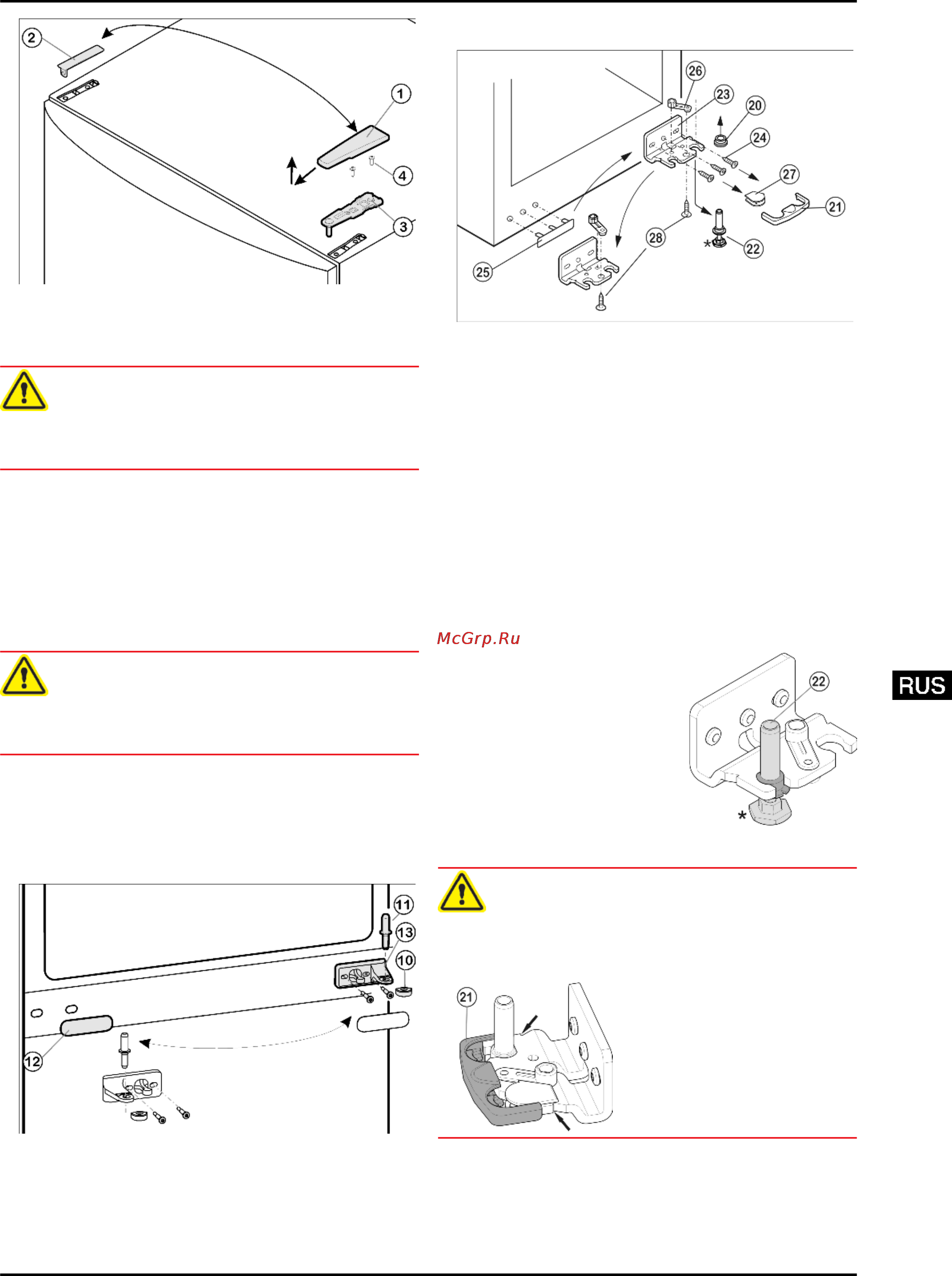

Fig. 4
u
Закройте верхнюю дверь.
u
Крышку
Fig. 4 (1)
снимите движением вперед и вверх.
u
Снимите крышку
Fig. 4 (2)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 4 (3)
(2 шт.
Torx 25)
Fig. 4 (4)
и вытяните вверх.
u
Верхнюю дверь приподнимите и отставьте в сторону.
4.1.2 Снятие нижней двери
u
Закройте нижнюю дверь.
u
Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец
Fig. 5 (11)
.
u
Пластмассовый колпачок
Fig. 5 (10)
снимите.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Снимите средний опорный кронштейн
Fig. 5 (13)
.
u
Дверь приподнимите и отставьте в сторону.
4.1.3 Перестановка средних опорных
деталей
Fig. 5
u
Осторожно снимите накладку
Fig. 5 (12)
.
u
Прикрутите средний опорный кронштейн
Fig. 5 (13)
с
поворотом на 180° на новую сторону шарнира (с
моментом 4 Нм).
u
Защелкните накладку
Fig. 5 (12)
, повернув на 180 °, на
стороне, где теперь будет ручка.
4.1.4
Перестановка нижних опорных деталей
Fig. 6
u
Предохранитель
Fig. 6 (21)
снимите движением вперед.
u
Снимите крышку
Fig. 6 (27)
.*
u
Полностью вверните регулируемую опору
Fig. 6 (22)
.
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный
палец.
u
Вытяните опорный палец
Fig. 6 (22)
вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 6 (20)
.
u
Открутите опорный кронштейн
Fig. 6 (23)
(3 шт. Torx 25)
Fig. 6 (24)
.
u
Открутите опорную деталь
Fig. 6 (26)
(1 Torx 25)
Fig. 6 (28)
и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u
Осторожно приподнимите и переставьте крышку
Fig. 6 (25)
со стороны ручки.
u
Снова прикрутите опорный кронштейн
Fig. 6 (23)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Снова слегка наклоните
устройство назад и снова
установите опорный
палец
Fig. 7 (22)
. Зазу-
брина должна быть
расположена спереди.
u
Установите крышку
Fig. 6 (27)
на противопо-
ложной стороне.*
Fig. 7
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Предохранитель
(21)
нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u
Снова защелкните предохранитель
(21)
на опорном
кронштейне.
u
Наденьте гнездо шарнира
Fig. 6 (20)
.
Ввод в работу
5
