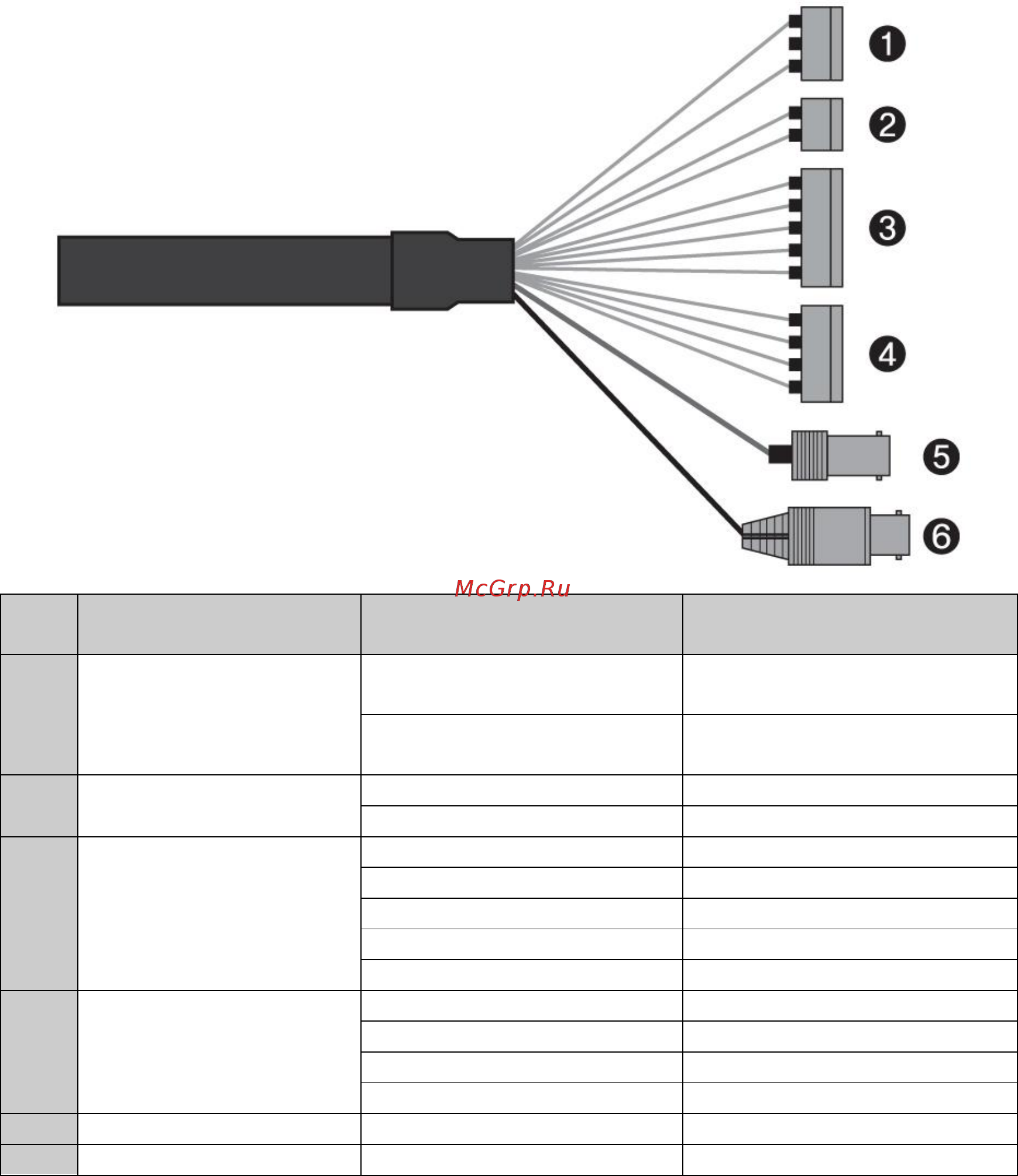

2.3 ОСНОВНЫЕ ЭЛЕМЕНТЫ КУПОЛЬНОЙ КАМЕРЫ
№
п/п
Разъем
Цвет провода
Описание
1
3-контактная колодка
КРАСНЫЙ
24 В пер. тока или плюс
12 В пост. тока
БЕЛЫЙ
24 В пер. тока или минус
12 В пост. тока
2
2-контактная колодка
ЗЕЛЕНЫЙ
плюс RS-485
СИНИЙ
минус RS-485
3
5-контактная колодка
СЕРЫЙ
1 ВХОД ТРЕВОГ
ФИОЛЕТОВЫЙ
2 ВХОД ТРЕВОГ
ОРАНЖЕВЫЙ
3 ВХОД ТРЕВОГ
ГОЛУБОЙ
4 ВХОД ТРЕВОГ
ЧЕРНЫЙ
ЗЕМЛЯ
4
4-контактная колодка
ЖЕЛТЫЙ
1 ВЫХОД ТРЕВОГ
ЧЕРНО-БЕЛЫЙ
ЗЕМЛЯ
ЧЕРНО-ГОЛУБОЙ
2 ВЫХОД ТРЕВОГ
ЧЕРНО-ОРАНЖЕВЫЙ
ЗЕМЛЯ
5
Разъем BNC
СИНИЙ
ВЫХОД HD-TVI/AHD
6
Разъем BNC
ЧЕРНЫЙ
ВЫХОД CVBS
Купольную камеру монтирует квалифицированный обслуживающий персонал в
соответствии со всеми местными и федеральными нормами в области электросетей и
строительства.
AC+
AC-
AC+
AC-
FGND
(Rx+)
(Rx-)
Rx(Tx)+
Rx(Tx)-
GND
Tx+
Tx-
GND
RS-485 Controller
