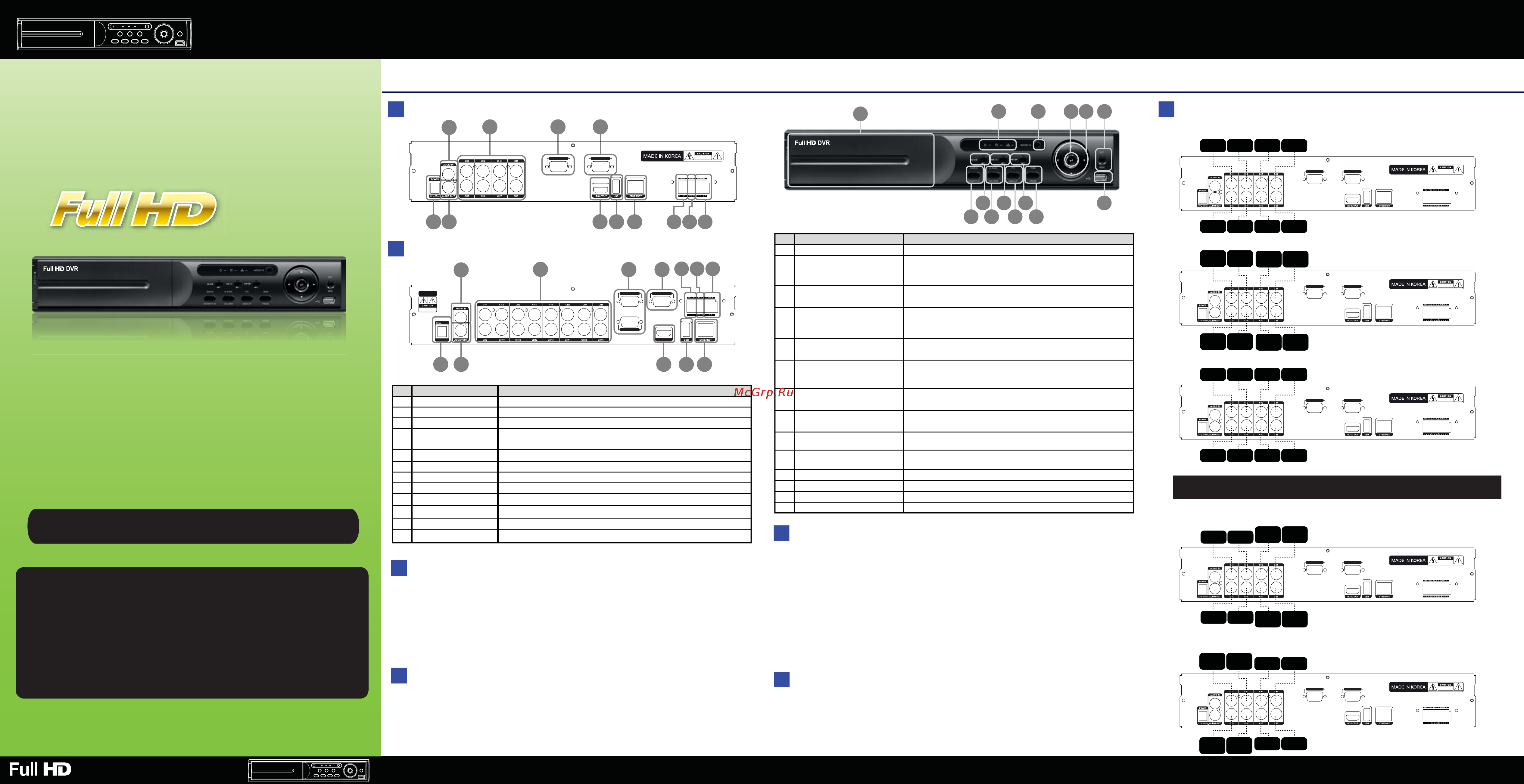

Краткое
руководство
пользователя
ЦИФРОВОЙ
ЦИФРОВОЙ
ВИДЕОРЕГИСТРАТОР
ВИДЕОРЕГИСТРАТОР
DVR
ЗАДНЯЯ ПАНЕЛЬ ПЕРЕДНЯЯ ПАНЕЛЬ
Главное меню
Форматирование жесткого диска
Задняя панель восьмиканального DVR
№ Вход/выход Описание
1 Видео вход Вход для камеры (поддержка AHD, TVI, NTSC/PAL)
Аудио вход Вход для аудио устройства (с усилителем)
Аудио выход Выход для аудио устройства (с усилителем)
Порт USB USB 2.0 порт для мышки, устройства резервного копирования
или обновления прошивки
HD выход Выход для сигнала высокой четкости HD
LAN порт 1/10/100/1000 Мбит/с
Вход питания 12В/5А
Выход тревоги
Выход тревоги
Вход тревоги Вход тревоги
Порт RS-485 Для подключения купольной камеры PTZ или внешней клавиатуры
VGA Выход D-sub на 15 контактов
Сквозные выходы Сквозные видео выходы
2
3
4
5
6
7
8
9
10
11
12
Задняя панель шестнадцатиканального DVR
ПОДКЛЮЧЕНИЕ КАМЕР
Пример 1) Все камеры TVI 1080P/720P
ПОДКЛЮЧЕНИЕ КАМЕР
TVI 1080P
/720P
TVI 1080P
/720P
Пример 2) Все камеры AHD 1080P/720P, аналоговые 960H
Пример 3) Все камеры аналоговые 960H
Пример 4) Канал 1, Канал 2: TVI 1080P/720P Канал 5, Канал 6: TVI 1080P/720P
Канал 3, Канал 4: AHD 1080P/720P Канал 7, Канал 8: AHD 1080P/720P
или Аналоговый 960H или Аналоговый 960H
Пример 5) Канал 1, Канал 2: TVI 1080P/720P Канал 5, Канал 6: TVI 1080P/720P
Канал 3, Канал 4: AHD 1080P/720P Канал 7, Канал 8: AHD 1080P/720P
или Аналоговый 960H или Аналоговый 960H
Примечание: Для того, чтобы одновременно подключить и TVI, и AHD, необходимо
использовать камеры попарно. (1,2 канал + 3,4 канал + 5,6 канал + 7,8 канал…)
1 12 11
1112
2
3
5
64
RISK OF ELECTRIC SHOCK
DO NOT OPEN
LOOPOUT 1-8 VGA
7
9810
1
2
3
5
64
7
9810
5Amax
MADE IN KOREA
RISK OF ELECTRIC
SHOCK / DO NOT OPEN
HD OUTPUTPOWER
5Amax
LOOPOUT 1-8
LOOPOUT 9-16
VGA
№ Кнопки Функции
1
2
3
4
5
6
7
8
9
11
10
12
13
14
1
9
1211
2 3 4
10
14
5 6 7 8
13
Навигация
Советы по безопасной установке DVR
RISK OF ELECTRIC SHOCK
DO NOT OPEN
LOOPOUT 1-8 VGA
TVI 1080P
/720P
TVI 1080P
/720P
TVI 1080P
/720P
TVI 1080P
/720P
TVI 1080P
/720P
TVI 1080P
/720P
Analog
960H
RISK OF ELECTRIC SHOCK
DO NOT OPEN
LOOPOUT 1-8 VGA
AHD 1080P/
720P,
Analog 960H
TVI 1080P
/720P
AHD 1080P/
720P,
Analog 960H
AHD 1080P/
720P,
Analog 960H
AHD 1080P/
720P,
Analog 960H
AHD 1080P/
720P,
Analog 960H
TVI 1080P
/720P
AHD 1080P/
720P,
Analog 960H
AHD 1080P/
720P,
Analog 960H
AHD 1080P/
720P,
Analog 960H
RISK OF ELECTRIC SHOCK
DO NOT OPEN
LOOPOUT 1-8 VGA
AHD 1080P/
720P,
Analog 960H
TVI 1080P
/720P
AHD 1080P/
720P,
Analog 960H
RISK OF ELECTRIC SHOCK
DO NOT OPEN
LOOPOUT 1-8 VGA
Analog
960H
Analog
960H
Analog
960H
Analog
960H
Analog
960H
Analog
960H
Analog
960H
TVI 1080P
/720P
TVI 1080P
/720P
AHD 1080P/
720P,
Analog 960H
TVI 1080P
/720P
AHD 1080P/
720P,
Analog 960H
TVI 1080P
/720P
TVI 1080P
/720P
AHD 1080P/
720P,
Analog 960H
TVI 1080P
/720P
AHD 1080P/
720P,
Analog 960H
RISK OF ELECTRIC SHOCK
DO NOT OPEN
LOOPOUT 1-8 VGA
TVI 1080P
/720P
TVI 1080P
/720P
AHD 1080P/
720P,
Analog 960H
TVI 1080P
/720P
AHD 1080P/
720P,
Analog 960H
TVI 1080P
/720P
TVI 1080P
/720P
Перечень комплектующих и содержимое коробки при
поставке:
- Цифровой видеорегистратор (1 шт.) – Блок питания (1 шт.)
- Инструкция по первоначальной настройке (1 шт.)
- CD диск (с инструкциями, клиентским ПО)
Логин и пароль администратора по умолчанию:
(логин: Admin / без пароля)
ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ!!!
Этот документ является руководством по первоначальной настрой-
ке. Перед началом работы пользователям рекомендуется ознако-
миться с полной инструкцией по эксплуатации. Базовое программи-
рование можно проводить уже после прочтения соответствующих
инструкций, затем можно пролистать простое в использование
экранное меню и внести соответствующие изменения.
После первой настройки времени и даты, настоятельно рекомендуется
отформатировать ваш жесткий диск.
1. Зайдите в System Menu и выберете подменю HDD.
2. Выберете флажок напротив HDD.
3. Нажмите на кнопку HDD Clear.
4. Когда форматирование диска будет завершено, выйдите из меню и
перезагрузите DVR, чтобы сохранить все настройки.
Главное меню (Setup Menu) системы включает в себя шесть (6) подменю:
System (Система), Device Устройство), Record (Запись), Network (
Сеть),
Backup (Резервирование), Q.Setup (Быстрые настройки). Для доступа к
Setup Menu нажмите кнопку [Menu] на передней панели DVR, или правой
кнопкой в любом месте экрана и выберете ‘Setup Menu’.
Имя пользователя и пароль DVR по умолчанию: admin/ без пароля.
Menu / Exit (Меню / Выход)
Playback Speed Control
(Контроль скорости
воспроизведения)
Forward & Backward Play
(Проигрывание вперед и назад)
Pause (Пауза)
Playback Speed Control
(Контроль скорости
воспроизведения)
Search / Instant Play (Поиск /
Мгновенное воспроизведение)
Book-mark / Call Monitor
(Пометка / Все камеры)
PTZ / I-backup (PTZ-камера /
Мгновенное резервное копирование)
Mode / Freeze (Режим / Остановка)
USB порт
Светодиодный индикатор
Instant Record (Мгновенная запись)
Enter (Ввод)
Direction (Стрелки направления)
DVD±RW
Включает или выключает Menu Setup (Меню настройки)
Контроль скорости воспроизведения (короткое нажатие) при проигрывании
Пошаговое воспроизведение назад (короткое нажатие) при паузе видео
Проигрывание первой записи (длительное нажатие)
Проигрывание вперед и назад (длительное нажатие)
Пауза (короткое нажатие)
Контроль скорости воспроизведения (короткое нажатие) при проигрывании
Пошаговое воспроизведение назад (короткое нажатие) при паузе видео
Проигрывание последней записи (длительное нажатие)
Переход к меню поиска (короткое нажатие)
Проигрывание последней записи в обратную сторону (длительное нажатие)
Пометка (короткое нажатие)
Отображение полноэкранного видео всех установленных камер
в определенной последовательности (длительное нажатие)
Открыть управление PTZ-камерой (короткое нажатие)
Используется для запуска мгновенного копирования (длительное нажатие)
Изменить режим экрана (короткое нажатие)
Используется для функции мгновенной остановки (длительное нажатие)
USB порт (вер. 2.0) для мыши, устройства резервного копирования
или обновления прошивки
Состояние системы: Питание, Запись, Сеть и прием сигнала
от пульта управления
Экстренная запись
Выбрать значение или параметр
Перемещаться в направлении, выбранном пользователем
Привод DVD±RW
Для упрощения навигации используйте входящую в комплект USB-мышь.
Либо можно использовать клавиши на передней панели или на пульте
управления.
- Используйте клавишу [Enter] для подтверждения выбранного значения.
- Используйте стрелки направления для перемещения по спискам меню.
- Используйте клавишу [Menu] для входа и выхода из меню или из окна.
1. Убедитесь, что камеры и мониторы правильно подключены к DVR.
2. DVR необходимо установить в месте, не подверженном влиянию пыли,
влаги, а также воздействию прямых солнечных лучей. Настоятельно
рекомендуется контролировать температуру в серверной, что уменьшит
риск перегрева. Перегрев может привести к нестабильной работе DVR.
3. Процессу загрузки DVR нельзя мешать, нажимая какие-либо кнопки на
передней панели или на пульте управления.
Не отключайте питание и
не выключайте DVR во время загрузки. Настоятельно рекомендуется
использовать ИБП, чтобы избежать сбоев во время отключений
питания.
