11

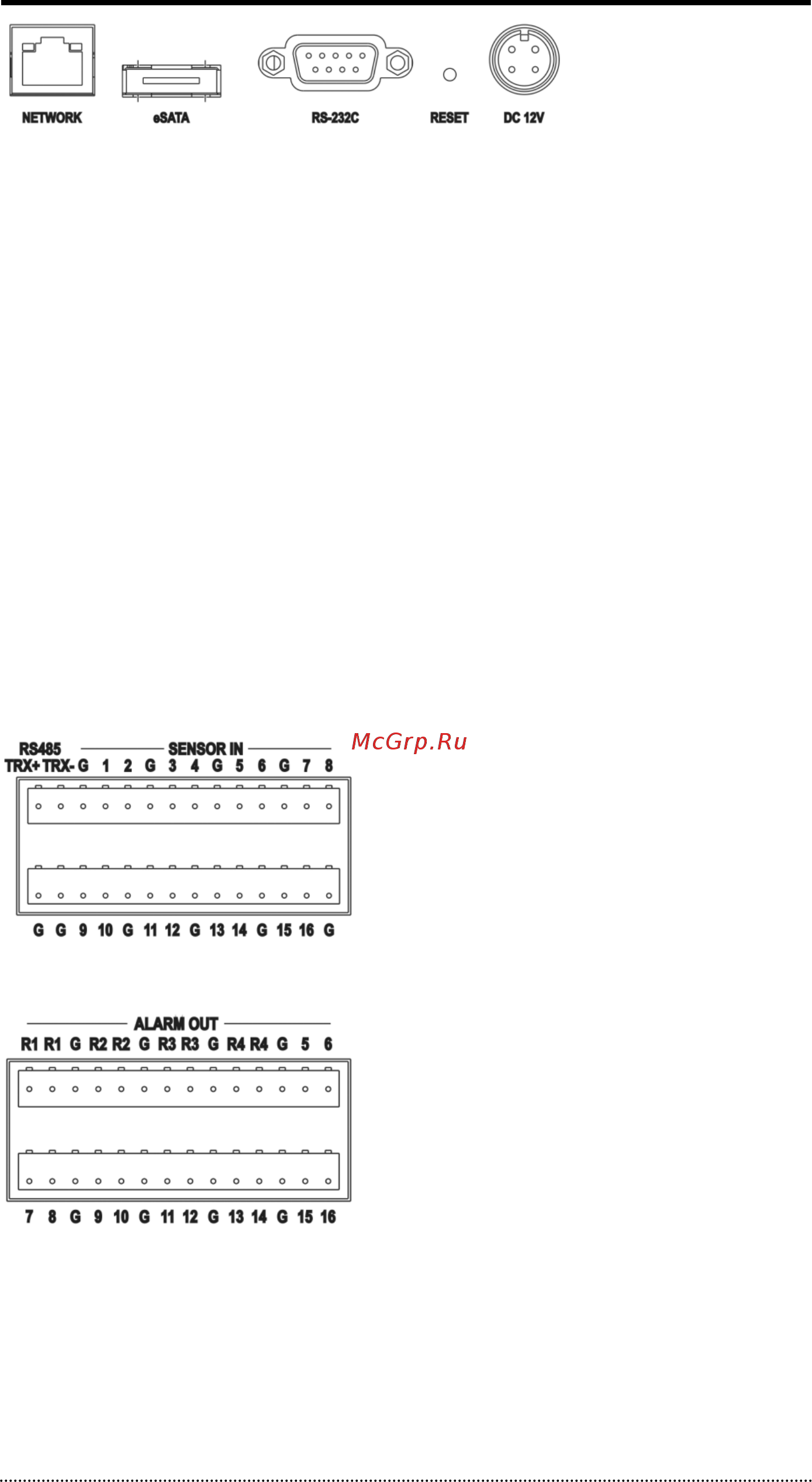

• Сеть: Подключите кабель Кат5 с разъемом RJ-45 к разъему NETWORK для
дистанционного мониторинга, дистанционного воспроизведения, дистанционной
настройки. Информация о настройке сетевых соединений приводится в
Главе 3-2.
Настройка DVR
.
• eSATA : Подключите устройства памяти eSATA.
Примечание
: Не выполняйте подключение или отключение при работающем DVR. При
подключении устройства eSATA необходимо выключить DVR, выполнить подключение,
затем включить систему. Для отключения eSATA: выключите DVR, затем отключите
устройство.
• RS-232C: Разъем RS-232C может использоваться для подключения банкомата или
кассового автомата, выполняющих функции источника текста. Для подключения их к DVR
используйте кабель с разъемом DB9 (гнездовой).
• Сброс: DVR снабжен переключателем сброса (Reset), который используется только для
возвращения значений всех настроек к оригинальным заводским настройкам. Для сброса
настроек устройства необходимо вначале выключить DVR. Включите его снова,
одновременно вставив выпрямленную скрепку в отверстие сброса. Удерживайте
переключатель до завершения запуска DVR.
• Подключение питания: Подключите кабель адаптера к разъему питания на задней
панели. (12 В постоянного тока, 9 A). Подключите сетевой источник переменного тока
(напряжение от 100 В до 240 В, 50/60 Гц) к адаптеру.
Сенсорный вход
Для подключения внешних устройств имеются
16(8) разъемов сенсорных входов. Сенсоры
используются для оповещения DVR о событиях.
Для выполнения подключений на клеммной
колодке нажмите и удерживайте зажим и
вставьте провод в отверстие под кнопкой.
Тревожный выход и RS485
Имеются 16(8) разъемов тревожных выходов для
подключения внешних устройств сигнализации,
например, сирен или ламп. 4 разъема тревожных
выходов снабжены внутренними реле, остальные
имеют тип TTL (типа открытый коллектор).
Разъем RS485 может использоваться для
управления поворотными камерами. Также
возможно дистанционное управление DVR с
управляющей клавиатуры.
• USB-порты на передней панели: На передней панели имеются USB-порты для
подключения внешних устройств, например, жесткого диска (HDD), флэш-карты для
резервного копирования данных или обновления аппаратного ПО, или USB-мыши.
Примечание
: В данном руководстве содержится информация для 8-канальных и 16-
канальных DVR. Эти модели DVR идентичны, за исключением количества камер,
аудиовходов и тревожных входов. Иллюстрации и описания в данном руководстве
относятся к 16-канальной модели.
