Инструкция по эксплуатации Страница: 1

Smartec STL-3080DC Инструкция по эксплуатации онлайн

Содержание

Похожие устройства

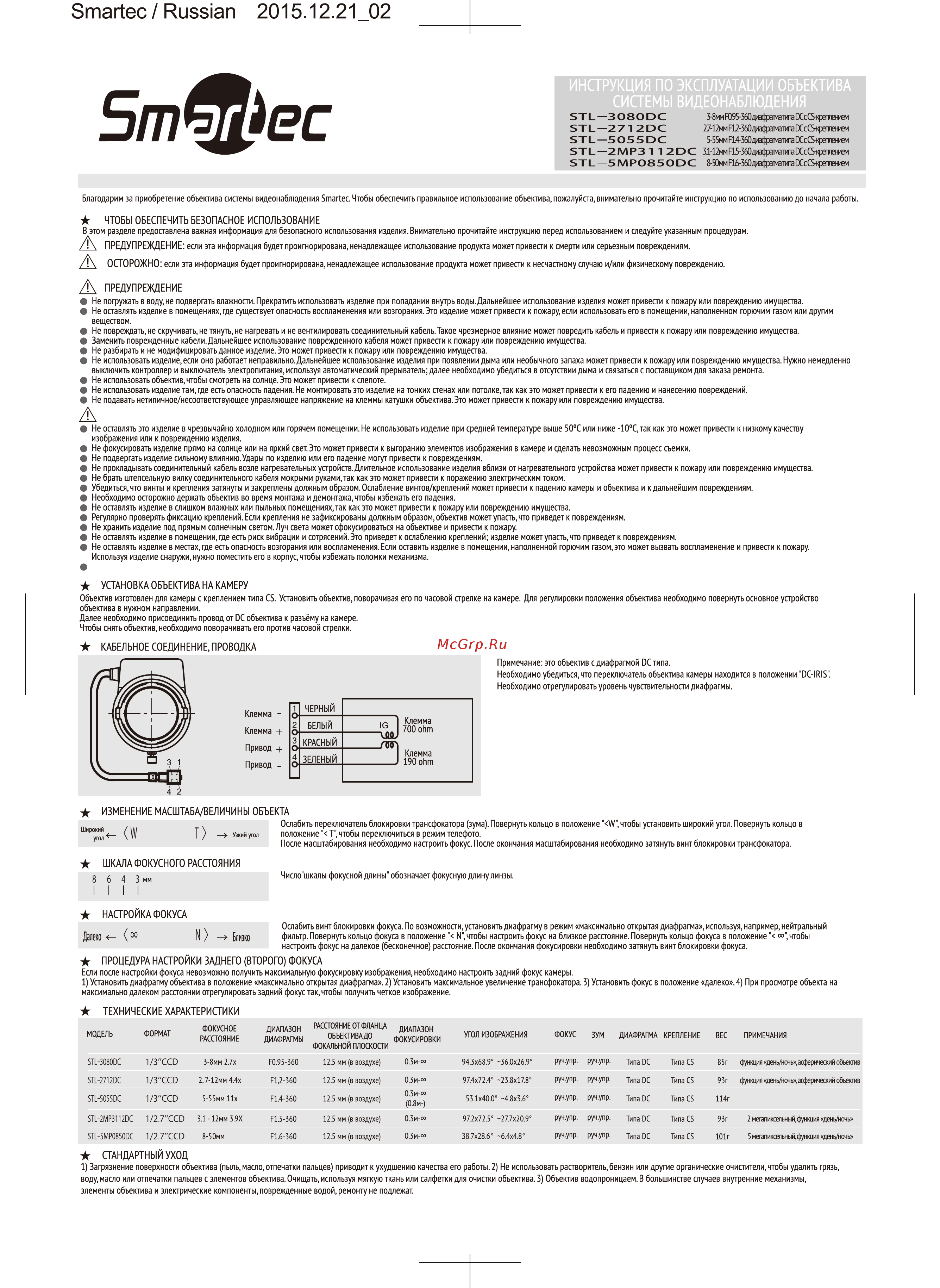

Smartec Russian 2015 12 21 02 5тфес Благодарим за приобретение объектива системы видеонаблюдения БгпаПес Чтобы обеспечить правильное использование объектива пожалуйста внимательно прочитайте инструкцию по использованию до начала работы ЧТОБЫ ОБЕСПЕЧИТЬ БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ В этом разделе предоставлена важная информация для безопасного использования изделия Внимательно прочитайте инструкцию перед использованием и следуйте указанным процедурам ПРЕДУПРЕЖДЕНИЕ если эта информация будет проигнорирована ненадлежащее использование продукта может привести к смерти или серьезным повреждениям А ОСТОРОЖНО если эта информация будет проигнорирована ненадлежащее использование продукта может привести к несчастному случаю и или физическому повреждению А ПРЕДУПРЕЖДЕНИЕ Не погружать в воду не подвергать влажности Прекратить использовать изделие при попадании внутрь воды Дальнейшее использование изделия может привести к пожару или повреждению имущества Не оставлять изделие в помещениях где существует опасность воспламенения или возгорания Это изделие может привести к пожару если использовать его в помещении наполненном горючим газом или другим веществом Не повреждать не скручивать не тянуть не нагревать и не вентилировать соединительный кабель Такое чрезмерное влияние может повредить кабель и привести к пожару или повреждению имущества Заменить поврежденные кабели Дальнейшее использование поврежденного кабеля может привести к пожару или повреждению имущества Не разбирать и не модифицировать данное изделие Это может привести к пожару или повреждению имущества Не использовать изделие если оно работает неправильно Дальнейшее использование изделия при появлении дыма или необычного запаха может привести к пожару или повреждению имущества Нужно немедленно выключить контроллер и выключатель электропитания используя автоматический прерыватель далее необходимо убедиться в отсутствии дыма и связаться с поставщиком для заказа ремонта Не использовать объектив чтобы смотреть на солнце Это может привести к слепоте Не использовать изделие там где есть опасность падения Не монтировать это изделие на тонких стенах или потолке так как это может привести к его падению и нанесению повреждений Не подавать нетипичное несоответствующее управляющее напряжение на клеммы катушки объектива Это может привести к пожару или повреждению имущества Л Не оставлять это изделие в чрезвычайно холодном или горячем помещении Не использовать изделие при средней температуре выше 50 С или ниже 10 С так как это может привести к низкому качеству изображения или к повреждению изделия Не фокусировать изделие прямо на солнце или на яркий свет Это может привести к выгоранию элементов изображения в камере и сделать невозможным процесс съемки Не подвергать изделие сильному влиянию Удары по изделию или его падение могут привести к повреждениям Не прокладывать соединительный кабель возле нагревательных устройств Длительное использование изделия вблизи от нагревательного устройства может привести к пожару или повреждению имущества Не брать штепсельную вилку соединительного кабеля мокрыми руками так как это может привести к поражению электрическим током Убедиться что винты и крепления затянуты и закреплены должным образом Ослабление винтов креплений может привести к падению камеры и объектива и к дальнейшим повреждениям Необходимо осторожно держать объектив во время монтажа и демонтажа чтобы избежать его падения Не оставлять изделие в слишком влажных или пыльных помещениях так как это может привести к пожару или повреждению имущества Регулярно проверять фиксацию креплений Если крепления не зафиксированы должным образом объектив может упасть что приведет к повреждениям Не хранить изделие под прямым солнечным светом Луч света может сфокусироваться на объективе и привести к пожару Не оставлять изделие в помещении где есть риск вибрации и сотрясений Это приведет к ослаблению креплений изделие может упасть что приведет к повреждениям Не оставлять изделие в местах где есть опасность возгорания или воспламенения Если оставить изделие в помещении наполненной горючим газом это может вызвать воспламенение и привести к пожару Используя изделие снаружи нужно поместить его в корпус чтобы избежать поломки механизма УСТАНОВКА ОБЪЕКТИВА НА КАМЕРУ Объектив изготовлен для камеры с креплением типа СБ Установить объектив поворачивая его по часовой стрелке на камере Для регулировки положения объектива необходимо повернуть основное устройство объектива в нужном направлении Далее необходимо присоединить провод от ОС объектива к разъёму на камере Чтобы снять объектив необходимо поворачивать его против часовой стрелки КАБЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДКА Примечание это объектив с диафрагмой ОС типа Необходимо убедиться что переключатель объектива камеры находится в положении 0С 1И1Б Необходимо отрегулировать уровень чувствительности диафрагмы ИЗМЕНЕНИЕ МАСШТАБА ВЕЛИЧИНЫ ОБЪЕКТА Ослабить переключатель блокировки трансфокатора зума Повернуть кольцо в положение УГ чтобы установить широкий угол Повернуть кольцо в положение Т чтобы переключиться в режим телефото После масштабирования необходимо настроить фокус После окончания масштабирования необходимо затянуть винт блокировки трансфокатора ШКАЛА ФОКУСНОГО РАССТОЯНИЯ Число шкалы фокусной длины обозначает фокусную длину линзы 8 6 4 3 мм 1111 НАСТРОЙКА ФОКУСА N Близко Далеко 00 Ослабить винт блокировки фокуса По возможности установить диафрагму в режим максимально открытая диафрагма используя например нейтральный фильтр Повернуть кольцо фокуса в положение М чтобы настроить фокус на близкое расстояние Повернуть кольцо фокуса в положение чтобы настроить фокус на далекое бесконечное расстояние После окончания фокусировки необходимо затянуть винт блокировки фокуса ПРОЦЕДУРА НАСТРОЙКИ ЗАДНЕГО ВТОРОГО ФОКУСА Если после настройки фокуса невозможно получить максимальную фокусировку изображения необходимо настроить задний фокус камеры 1 Установить диафрагму объектива в положение максимально открытая диафрагма 2 Установить максимальное увеличение трансфокатора 3 Установить фокус в положение далеко 4 При просмотре объекта на максимально далеком расстоянии отрегулировать задний фокус так чтобы получить четкое изображение ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЬ ФОРМАТ ФОКУСНОЕ ДИАПАЗОН РАССТОЯНИЕ ДИАФРАГМЫ РАССТОЯНИЕ ОТ ФЛАНЦА ОБЪЕКТИВАДО ДИАПАЗОН ФОКУСИРОВКИ УГОЛ ИЗОБРАЖЕНИЯ ФОКУС ЗУМ ДИАФРАГМА КРЕПЛЕНИЕ ВЕС ПРИМЕЧАНИЯ ФОКАЛЬНОЙ ПЛОСКОСТИ STL 3080DC 1 3 CCD 3 8мм 2 7х STL 2712DC 1 3 CCD 2 7 12мм 4 4х STL 5055DC 1 3 CCD STL 2MP3112DC 1 2 7 CCD STL 5MP0850DC 1 2 7 CCD F0 95 360 12 5 мм в воздухе 0 3 м 94 3x68 9 36 0x26 9 РУЧ упр руч упр Типа DC Типа CS 85г функция ден ночь асферический объектив F1 2 360 12 5 мм в воздухе 0 3м 97 4x72 4 23 8x17 8 руч упр руч упр Типа DC Типа CS 93г функция день ночь асферический объектив руч упр 114г 0 3м 5 55мм Их F1 4 360 12 5 мм в воздухе 53 1x40 0 4 8х3 6 руч упр Типа DC Типа CS 5 1 12мм 5 9Х F1 5 360 12 5 мм в воздухе 0 3м 97 2x72 5 27 7x20 9 руч упр руч упр Типа DC Типа CS 93г 2 мегапиксельный функция денц ночь F1 6 360 12 5 мм в воздухе 0 3 м 38 7x28 6 6 4x4 8е руч упр руч упр Типа DC Типа CS 101г 5 мегапиксельный функция денц ночь 8 50мм 0 8м СТАНДАРТНЫЙ УХОД 1 Загрязнение поверхности объектива пыль масло отпечатки пальцев приводит к ухудшению качества его работы 2 Не использовать растворитель бензин или другие органические очистители чтобы удалить грязь воду масло или отпечатки пальцев с элементов объектива Очищать используя мягкую ткань или салфетки для очистки объектива 3 Объектив водопроницаем В большинстве случаев внутренние механизмы элементы объектива и электрические компоненты поврежденные водой ремонту не подлежат
