Smartec STT-2405U [12/44] Конфигурация с ведущей и ведомой клавиатурами

2.4 Конфигурация с ведущей и ведомой клавиатурами



12



Купольная

камера



Коммутационная

коробка

RS485(+) DOME1+ RX+(TX+)

RS485(‐) DOME1‐ RX‐(TX‐)



Проводвитойпары№22



BNC‐коннектор



Управлениеведомымиклавиатурами(до3штук)



Видсзади



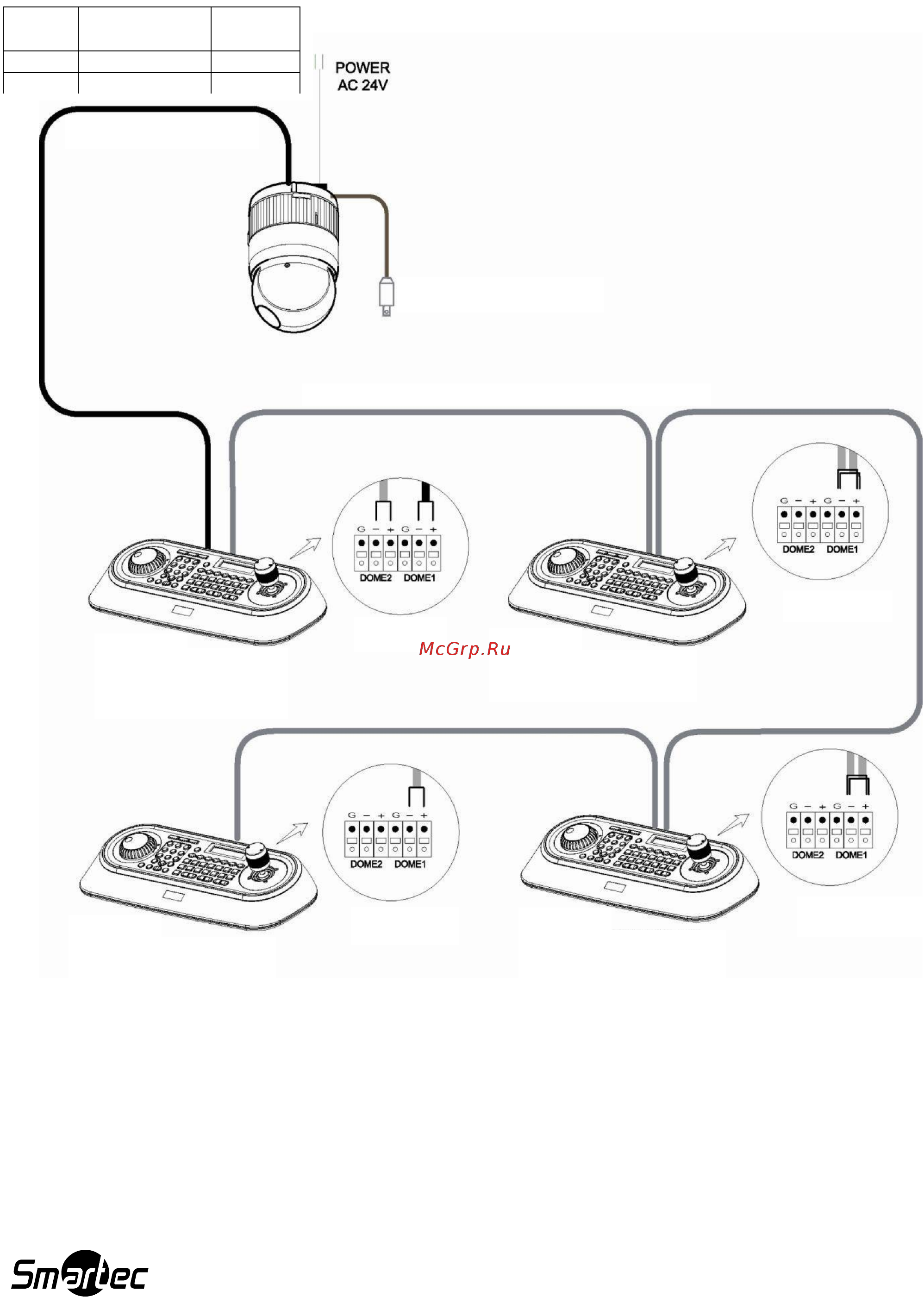

Рис. 5 – Соединение ведущей и ведомых клавиатур

ПРИМЕЧАНИЕ:

Подключите порт DOME1 всех ведомых клавиатур к порту DOME2 ведущей

клавиатуры и задайте DIP-переключатели 1 и 2 как показано на рисунке выше.



ПереключательDIP1=ВКЛ.

ПереключательDIP2=ВКЛ.



Ведомая

клавиатура1

Ведущая

клавиатура

ПереключательDIP1=ВКЛ.

Видсзади



ПереключательDIP1=ВКЛ.

Ведомая

клавиатура3



Ведомая

клавиатура2

ПереключательDIP1=ВКЛ.
