Smartec STM-244 [11/25] Разъемы
![Smartec STM-244 [11/25] Разъемы](/views2/1258850/page11/bgb.png)

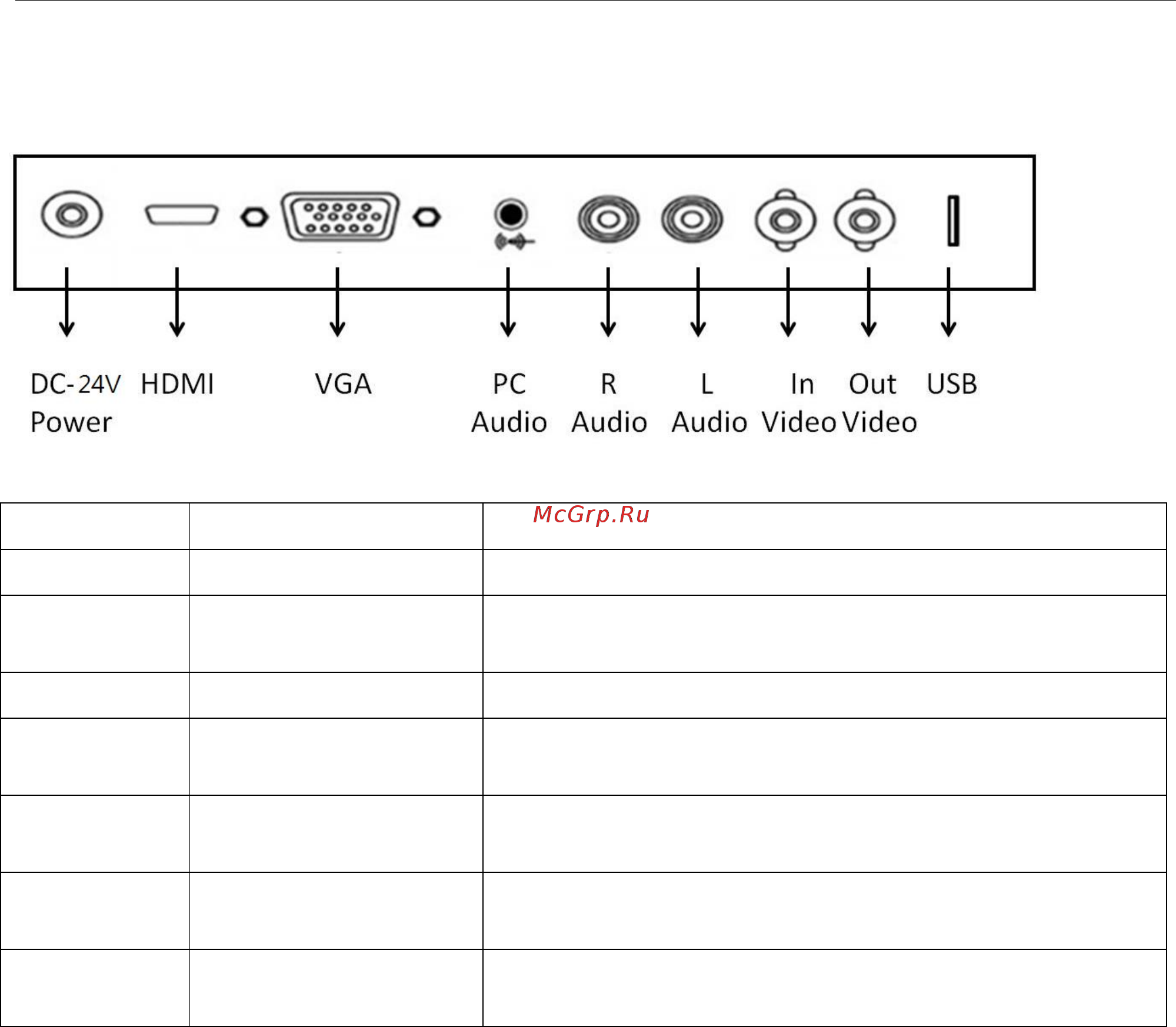

5.2 Разъемы
○
,1
○
,2
○
,3
○
,4
○
,5
○
,6
○
,7
○
,8
○
,9
Наименование
Разъем
Функция
○,
1
24 В пост. тока
Используйте блок питания 24 В постоянного тока, 3 А.
○,
2
Вход HDMI
Подключите разъем HDMI от цифрового
видеорегистратора или видео оборудования к монитору.
○,
3
Вход D-Sub (VGA)
Подключить к VGA выходу ПК или регистратору.
○,
4
Аудио вход с ПК (Ø
3,5мм)
Подключить к аудио выходу ПК.
○,
5
○,
6
Стерео аудио вход RCA
(L/R)
Стерео аудио вход, R означает правый канал (красный)
аудио разъема, L — левый канал (белый) аудио разъема.
○,
7
○,
8
Композитный видео
вход и выход (тип BNC)
Этот видео вход и выход используется для ввода и вывода
композитного видеосигнала.
○,
9
USB разъем
Обновление ПО и воспроизведение мультимедиа с USB
устройств.
9
