Vatten OV19WK [4/10] John guest

если вода в вашем водопроводе не отвечает установленным нормативам гигиены и качества,

необходимо для подготовки воды использовать внешнюю систему фильтров.

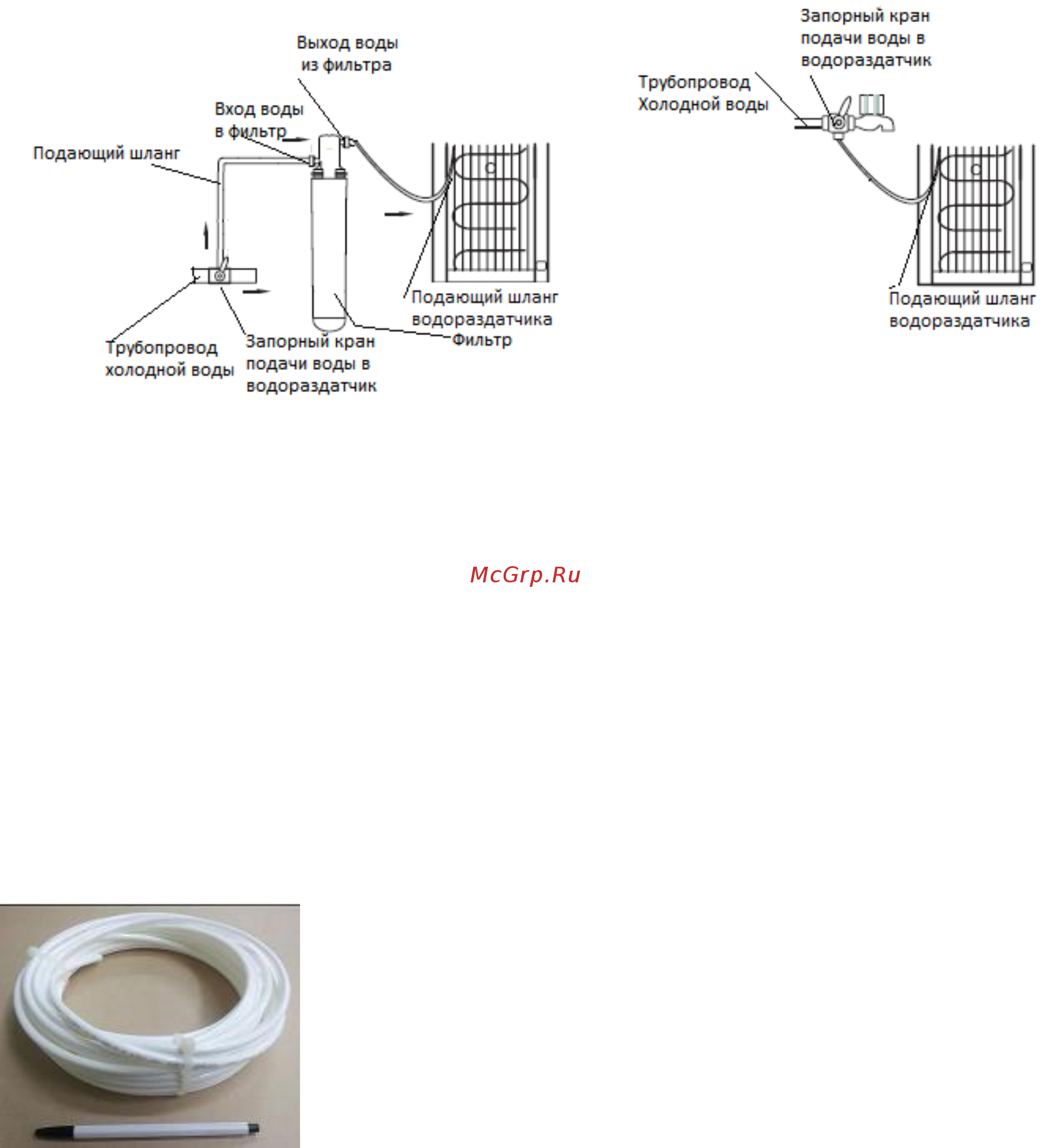

Ниже приведены принципиальные схемы подключения водораздатчика к водопроводу как с

использованием внешних фильтров, так и напрямую (без фильтра).

Водораздатчик необходимо подключать к трубопроводу холодной воды. Для этого вам потребуется

расположенный вблизи места установки водораздатчика запорный кран холодной воды, к которому

можно подключить переходник для подключения полипропиленового трубопровода (шланга) с

внешним диаметром 1/4" (например, производства компании John Guest). Если такого крана нет,

врезку крана в нужном месте в существующий трубопровод может осуществить мастер сантехник из

РЭУ или лицо, обладающее соответствующей квалификацией. Переходник, подходящий для

конкретно вашей точки подключения необходимо приобрести в соответствии с рекомендациями лица,

осуществляющего подключение. В комплекте с водораздатчиком поставляется для подключения

отрезок трубопровода длиной 1 м и г-образный фиттинг. В случае, если расстояние между запорным

краном холодной воды и водораздатчиком превышает 1м, необходимо дополнительно приобрести

полипропиленовый шланг с внешним диаметром 1/4", выдерживающий давление воды в системе до 15

кгс/см

(например, производства компании John Guest)..

Рабочее давление воды в подающем шланге на входе в водораздатчик должно быть в пределах 20 ~

75 psi (1.4 ~ 5.2 кг/см

, 137,29 ~ 509,9 kPa). В случае, если давление в водопроводе на входе в подающий

шланг превышает или может превысить значение 75 psi (5,2 кг/см

, 509,9kPa), на трубопроводе перед

переходником для подключения подающего полипропиленового трубопровода (шланга) должен быть

установлен регулятор давления.

Примечание: Во избежание протечек старайтесь не допускайте

соединения в магистраль от крана до водораздатчика нескольких

отрезков полипропиленового трубопровода – используйте для

подсоединения только целый отрезок трубопровода. Следует учесть

то, что давление воды снижается при подаче по длинному, с

большим количеством изгибов трубопроводу. В связи с этим,

давление воды на входе в водораздатчик может оказаться не

достаточным, если исходное давление в трубопроводе к которому

подключается шланг, находится в нижнем диапазоне рабочего

давления указанного выше,

1. Присоедините к запорному крану холодной воды переходник (приобретается отдельно) для

присоединения полипропиленового трубопровода, имеющий с одной стороны наружную резьбу

диаметром 1/2" (предполагается, что подключение ведётся к наиболее доступной точке

подключения - в санузле или на кухне).

Как установить

1) Перекройте подачу воды при помощи запорного крана.

2) Отсоедините шланг высокого давления («гибкая подводка») от запорного крана холодной воды ->

Установите переходник на запорный кран холодной воды -> Соедините шланг высокого давления

(«гибкую подводку») с переходником.
