4 Ввод в работу

4.1 Перевешивание дверей

При необходимости можно изменить направление откры-

вания двери:

Убедитесь, что подготовлен следующий инструмент:

Torx 25

Torx 15

Отвертка

При необходимости аккумуляторный шуруповерт

При необходимости привлеките второго человека для

монтажной работы

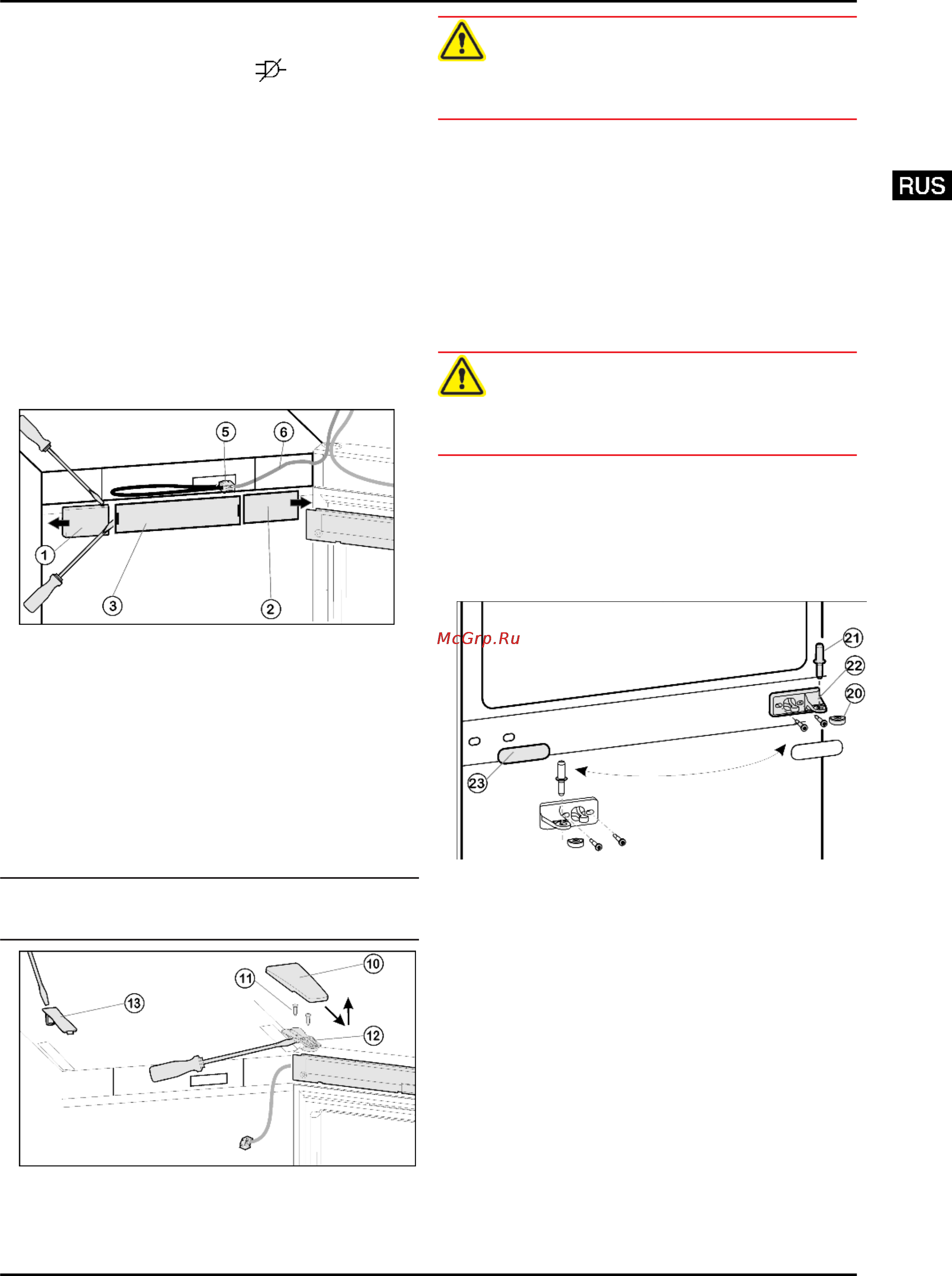

4.1.1 Отсоединение кабеля на корпусе

Fig. 4

Откройте верхнюю дверь.

Снятие крышки со стороны ручки

Fig. 4 (1)

: справа выве-

дите из фиксатора при помощи плоской отвёртки и

сдвиньте наружу.

Снятие крышки со стороны шарнира

Fig. 4 (2)

: слева вы-

ведите из фиксатора при помощи плоской отвёртки и

сдвиньте наружу.

Снимите переднюю накладку

Fig. 4 (3)

с помощью пло-

ской отвертки.

Снимите контакт и извлеките разъём

Fig. 4 (5)

Высвободите из направляющей серый кабель

Fig. 4 (6)

4.1.2 Снятие верхней двери

Указание

Уберите продукты с полочек на дверце, прежде чем сни-

мать дверцу, чтобы продукты не упали.

Fig. 5

Крышку

Fig. 5 (10)

снимите движением вперед и вверх.

Снимите крышку

Fig. 5 (13)

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Полностью вывернитевинты

Fig. 5 (11)

Снимите дверцу вместе с опорным кронштейном

Fig. 5 (12)

и кабелем вверх. Для снятия, возможно, пона-

добится осторожно подцепить опорный кронштейн снизу

шлицевой отверткой.

Отставьте дверь в сторону.

4.1.3 Снятие нижней двери

Закройте нижнюю дверь.

Извлеките средний опорный палец

Fig. 6 (21)

из среднего

опорного кронштейна

Fig. 6 (22)

и нижней дверцы.

Пластмассовый колпачок

Fig. 6 (20)

снимите.

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Откройте нижнюю дверь.

Снимите средний опорный кронштейн

Fig. 6 (22)

Движением вверх снимите нижнюю дверцу и отставьте

её в сторону.

4.1.4 Перестановка средних опорных дета-

лей

Fig. 6

Осторожно снимите накладку

Fig. 6 (23)

Открутите средний опорный кронштейн

Fig. 6 (22)

и при-

крутите его с поворотом на 180° на новую сторону шар-

нира.

Защелкните накладку

Fig. 6 (23)

, повернув на 180 °, на

стороне, где теперь будет ручка.

Ввод в работу
