ПОДКЛЮЧЕНИЕ КЛАВИАТУРЫ И ОДНОГО ЦИФРОВОГО ВИДЕОРЕГИСТРАТОРА.
СХЕМЫ УПРАВЛЕНИЯ ВИДЕОРЕГИСТРАТОРОМ STR-0887/1687
В РАЗЛИЧНЫХ КОНФИГУРАЦИЯХ СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ.
ПОДКЛЮЧЕНИЕ УДАЛЕННОЙ КЛАВИАТУРЫ И ОДНОГО ВИДЕОРЕГИСТРАТОРА.
1. Подключите к клавиатуре STT-CN3R1 распределительную коробку кабелем, входящим в комплект поставки.
2. Соедините порт RS-232 распределительной коробки и порт CONSOLE видеорегистратора STR-1687 кабелем
3. В меню видеорегистратора, в разделе “System”, установите в графе “RS-232” параметр “System Controller”.
Рекомендуемый тип конвертора: МОХА ТСС-100
Примечание: Конвертор MOXA имеет порт RS-232 с разъемом DB9F, соответственно, потребуется
Примечание: Не применяйте нуль-модемный кабель RS-232!
Кабель должен быть конфигурации Serial RS-232 1:1.
Возможно применение кабеля RS-232 DB9 M/F (1:1)
в комбинации с мини переходником DB9M-DB9F
соединительный кабель RS-232 DB9M-DB9F (Male/Female) (1:1).
Также можно применять удлинители (от 300м до 1км) интерфейса RS-232 по “витой паре” 5-й категории
различных производителей (например, Gefen или V1electronics).
RS-232 DB9 F/F (1:1).
Схема распайки кабеля RS-232 DB9 F/F (1:1)
Схема соединений:
Схема соединений:
DB9F (Female) DB9F (Female)
1 не используется 1
2 <-------------------> 2
3 <-------------------> 3
4 не используется 4
5 <-------GND------> 5
6 не используется 6
7 не используется 7
8 не используется 8
9 не используется 9

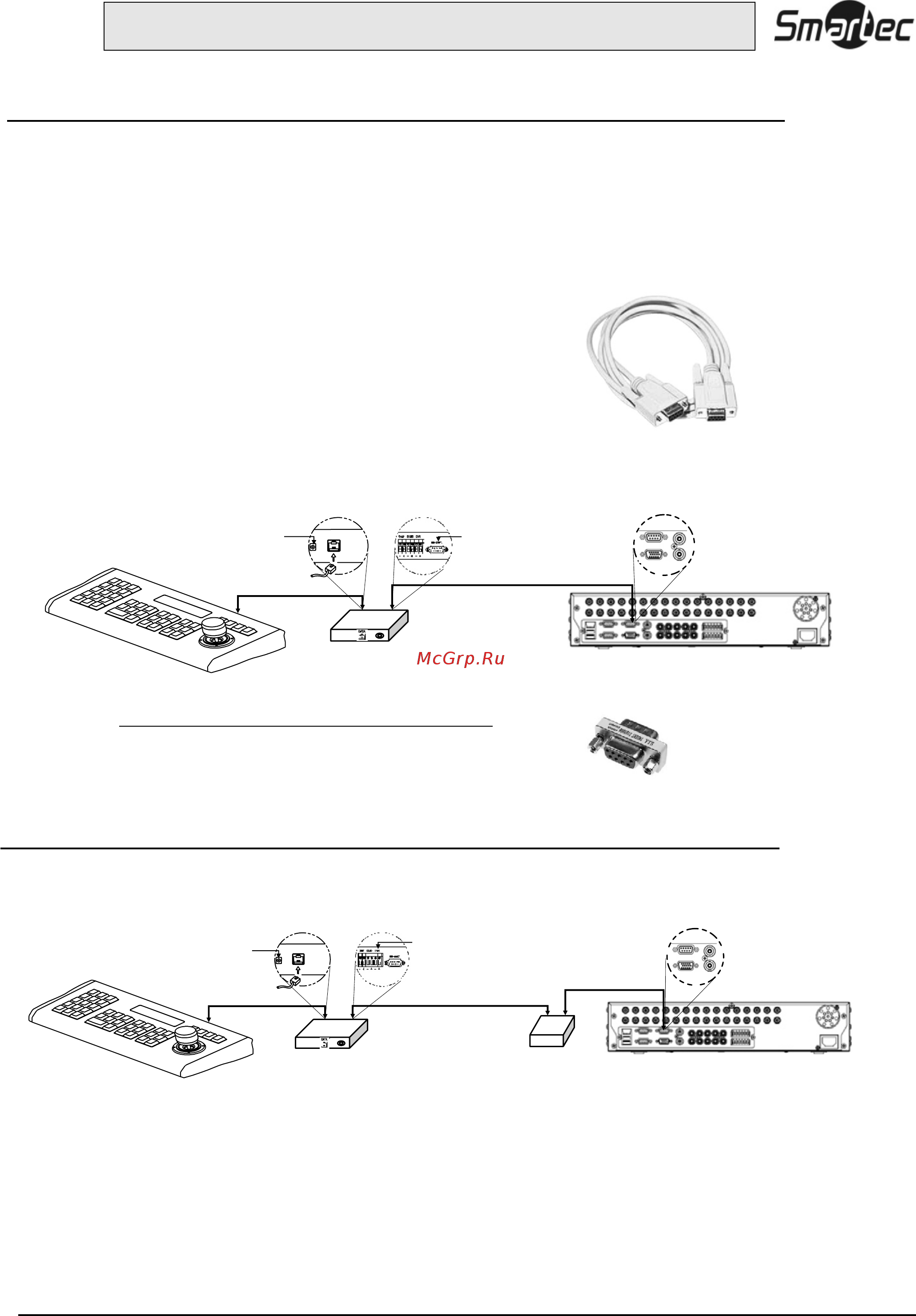

STT-CN3R1
Клавиатура
Клавиатура
STT-CN3R1
DATA
DATA
STR-1687
CONSOLE
VGA
12VDC
12VDC
RS-232
разъем DB9M
STR-1687
CONSOLE
разъем DB9M
разъем DB9M
Конвертор
RS-232/RS-485
www.smartec-cctv.ru 1
RS-485 (до 1200м)
до 15 метров (кабель RS-232 DB9 F/F)
Кабель в комплекте
Распределительная коробка
Распределительная коробка
Кабель в комплекте
Контактная группа
DVR
