Ввод в эксплуатацию
Снимите пластиковую заглушку - Рис. 11 (33).
Осторожно
Опасность повреждения при наклоне двери!
Крепко держите дверь.
Осторожно поставьте дверь в сторону.
Откройте нижнюю дверь.
Отвинтите среднюю опорную деталь Рис. 11 (31).
Снимите дверь, потянув наверх, и поставьте ее в сторону.

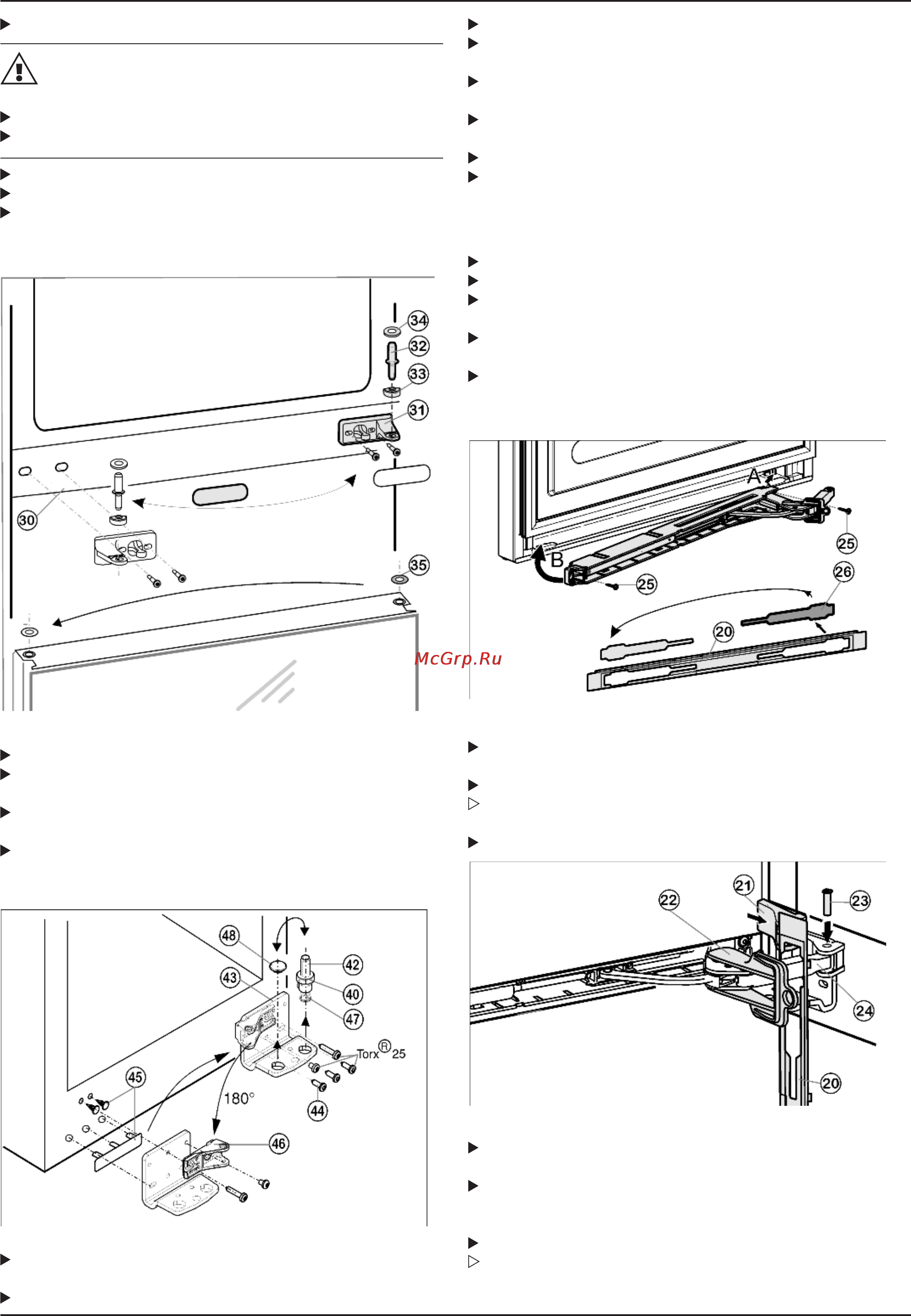

4.1.5 Перестановка средних опорных деталей
Рис. 11
Осторожно снимите защитную крышку Рис. 11 (30).
Повернув опорную деталь Рис. 11 (31) на 180°, крепко прикрутите
ее на противоположную сторону (4 Nm).
Повернув защитную крышку Рис. 11 (30) на 180°, зафиксируйте ее
на противоположной стороне.
Переставьте на двери шайбу Рис. 11 (35).
4.1.6 Перестановка нижних опорных деталей
Рис. 12
Полностью выньте опорные болты Рис. 12 (42), вместе с шайбой
Рис. 12 (40) и опорной ножкой Рис. 12 (47).
Снимите заглушки Рис. 12 (48).
Отвинтите Рис. 12 (44) опорный кронштейн Рис. 12 (43).
Осторожно снимите защитную крышку Рис. 12 (45) со стороны руч-
ки и переставьте на противоположную сторону.
Прикрутите опорную деталь Рис. 12 (43) на противоположную сто-
рону с помощью шуруповерта (4 Nm) .
Отвинтите опорную деталь Рис. 12 (46) и, повернув на 180°, снова
вкрутите болт в продольное отверстие.
Вставьте заглушки в другие отверстия Рис. 12 (48).
Вставьте опорный болт Рис. 12 (42) с шайбой и опорной ножкой.
При этом обратите внимание, что упор должен быть направлен назад.
4.1.7 Установка нижней двери
Насадите дверь на опорные болты Рис. 13 (42).
Закройте дверь.
Снова наденьте пластмассовую заглушку Рис. 11 (33) на средний
опорный кронштейн Рис. 11 (31).
Вставьте средние опорные болты Рис. 11 (32) в средний опорный
кронштейн Рис. 11 (31) на противоположной стороне нижней двери.
Наденьте шайбы Рис. 11 (34) на средние опорные болты Рис. 11 (32).
4.1.8 Установка нижнего доводчика
Рис. 13
Выньте защитную крышку Рис. 13(26) из заглушки Рис. 13 (20) и
снова установите на другую сторону.
Зацепите доводчик с шарниром (А) и поверните (В).
Отверстия с правой и с левой стороны должны находиться четко
друг над другом.
Прикрутите доводчик (2 раза Torx 15) Рис. 13 (25).
Рис.14
Натяните заглушку Рис. 14 (20) на рычаг доводчика таким образом,
чтобы стопор показался наружу и передней стороной к прибору.
Потяните рычаг доводчика Рис. 14 (24) к опорной детали и сверху
вставьте болты Рис. 14(23) таким образом, чтобы квадратная го-
ловка села в углубление.
Установите защитную крышку Рис. 14 (21) и зафиксируйте ее.
Обратите внимание на правильную посадку, чтобы дверь могла
свободно открываться, а болты были крепко затянуты.
