Alteron KR086 Руководство по быстрой установке онлайн
DVR
AUDIO IN
AUDIO OUT
RISK OF ELECTRIC SHOCK
DO NOT OPEN
2Amax
POWER
4 9810 7
№
Кнопки Функции
1 Светодиодный индикатор
2USB порт
Состояние системы:
Питание, Запись, Сеть
USB порт (вер. 2.0) для мыши, устройства резервного
копирования или обновления прошивки
1
2
3 5 6
HD OUTPUT
POWER
MADE IN KOREA
RISK OF ELECTRIC
SHOCK / DO NOT OPEN
VGA
№ Вход/выход Описание
1
Видео вход Вход для камеры (поддержка NTSC/PAL)
Аудио вход Вход для аудио устройства (с усилителем)
Аудио выход Выход для аудио устройства (с усилителем)
Порт USB USB 2.0 порт для мышки, устройства резервного копирования
или обновления прошивки
HD выход Выход для сигнала высокой четкости HD
LAN порт 1/10/100/1000 Мбит/с
Вход питания 4-х кан.: 12В/2А 8-ми кан. (1 HDD): 12В/3
А 8-ми кан. (2 HDD)/16-ти
кан.: 12В/5А
Выход тревоги Выход тревоги
Вход тревоги Вход тревоги
Порт RS-485 Для подключения купольной камеры PTZ или внешней клавиатуры
VGA Выход D-sub на 25 контактов
2
3
4
5
6
7
8
9
10
11
5 4
981011
1
2
3
7
6
11
1
2
3
5
64
7
9810
5Amax
MADE IN KOREA
RISK OF ELECTRIC
SHOCK / DO NOT OPEN
HD OUTPUTPOWER
5Amax
VGA
AUDIO IN
AUDIO OUT
RISK OF ELECTRIC SHOCK
DO NOT OPEN
2Amax
POWER
TVI 1080P/720P TVI 1080P/720P
TVI 1080P/720P TVI 1080P/720P
AUDIO IN
AUDIO OUT
RISK OF ELECTRIC SHOCK
DO NOT OPEN
2Amax
POWER
AUDIO IN
AUDIO OUT
RISK OF ELECTRIC SHOCK
DO NOT OPEN
2Amax
POWER
Analog 960H Analog 960H
Analog 960H Analog 960H
Пример 4) Канал 1: TVI 1080P/720P, Канал 2: TVI 1080P/720P
Канал 3: AHD 1080P/720P, Канал 4: AHD 1080P/720P
или Аналоговый 960H
Пример 5) Канал 1: AHD 1080P/720P, Канал 2: AHD 1080P/720P или Аналоговый 960H
Канал 3: TVI 1080P/720P, Канал 4: TVI 1080P/720P
AUDIO IN
AUDIO OUT
RISK OF ELECTRIC SHOCK
DO NOT OPEN
2Amax
POWER
AHD 1080P/720P,
Analog 960H
AHD 1080P/720P,
Analog 960H
AUDIO IN
AUDIO OUT
RISK OF ELECTRIC SHOCK
DO NOT OPEN
2Amax
POWER
AHD 1080P/720P,
Analog 960H
AHD 1080P/720P,
Analog 960H
TVI 1080P/720P TVI 1080P/720P
TVI 1080P/720P TVI 1080P/720P
AHD 1080P/720P,
Analog 960H
AHD 1080P/720P,
Analog 960H
AHD 1080P/720P,
Analog 960H
AHD 1080P/720P,
Analog 960H

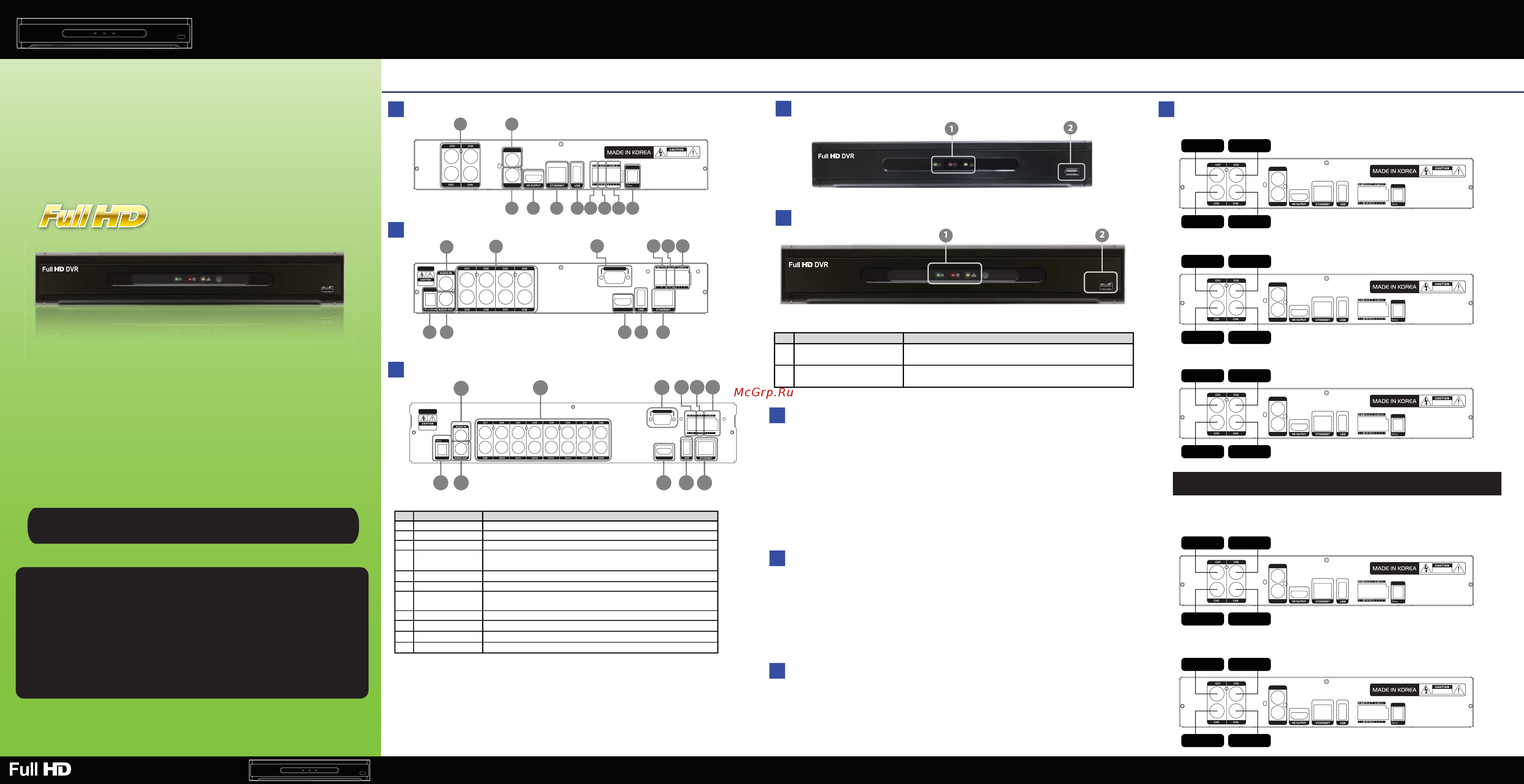

Краткое
руководство
пользователя
ЦИФРОВОЙ
ЦИФРОВОЙ
ВИДЕОРЕГИСТРАТОР
ВИДЕОРЕГИСТРАТОР
ЗАДНЯЯ ПАНЕЛЬ ПЕРЕДНЯЯ ПАНЕЛЬ
Главное меню
Задняя панель шестнадцатиканального DVR
Задняя панель четырехканального DVR Передняя панель 4-х кан./8-ми кан. DVR
Передняя панель 16-ти кан. DVR
Задняя панель восьмиканального DVR
ПОДКЛЮЧЕНИЕ КАМЕР
Пример 1) Все камеры TVI 1080P/720P
ПОДКЛЮЧЕНИЕ КАМЕР
Пример 2) Все камеры AHD 1080P/720P, аналоговые 960H
Пример 3) Все аналоговые камеры 960H
Примечание: Для того чтобы одновременно подключить и TVI, и AHD, необходимо
использовать камеры попарно. (1,2 канал + 3,4 канал + 5,6 канал + 7,8 канал…)
Советы по безопасной установке DVR
Форматирование жесткого диска
Перечень комплектующих и содержимое коробки при
поставке:
- Цифровой видеорегистратор (1 шт.) – Блок питания (1 шт.)
- Инструкция по первоначальной настройке (1 шт.)
- CD диск (с инструкциями, клиентским ПО)
Логин и пароль администратора по умолчанию:
(логин: Admin / без пароля)
ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ!!!
Этот документ является руководством по первоначальной настрой-
ке. Перед началом работы пользователям рекомендуется ознако-
миться с полной инструкцией по эксплуатации. Базовое программи-
рование можно проводить уже после прочтения соответствующих
инструкций, затем можно пролистать простое в использование
экранное меню и внести соответствующие изменения.
1. Убедитесь, что камеры и мониторы правильно подключены к DVR.
2. DVR необходимо установить в месте, не подверженном влиянию пыли,
влаги, а также воздействию прямых солнечных лучей. Настоятельно
рекомендуется контролировать температуру в серверной, что умень-
шит риск перегрева. Перегрев может привести к нестабильной работе
DVR.
3. Процессу загрузки DVR нельзя мешать, нажимая какие-либо кнопки на
передней панели или на пульте управления. Не отключайте питание и
не выключайте DVR во время загрузки. Настоятельно рекомендуется
использовать ИБП, чтобы избежать сбоев во время отключений
питания.
Главное меню (Setup Menu) системы включает в себя шесть (6) подменю:
System (Система), Device Устройство), Record (Запись), Network (Сеть),
Backup (Резервирование), Q.Setup (Быстрые настройки). Для доступа к
Setup Menu нажмите кнопку [Menu] на передней панели
DVR, или правой
кнопкой в любом месте экрана и выберете ‘Setup Menu’.
Имя пользователя и пароль DVR по умолчанию: admin/ без пароля.
После первой настройки времени и даты, настоятельно рекомендуется
отформатировать ваш жесткий диск.
1. Зайдите в System Menu и выберете подменю HDD.
2. Выберете флажок напротив HDD.
3. Нажмите на кнопку HDD Clear.
4. Когда форматирование диска будет завершено, выйдите из меню и
перезагрузите DVR, чтобы сохранить все настройки.
Содержание
- 5 6 4 7 1
- 8 10 11 1 2 1
- 9 8 10 7 1
- Hd выход выход для сигнала высокой четкости hd 1
- Lan порт 1 10 100 1000 мбит с 1
- Usb порт 1
- Usb порт вер 2 для мыши устройства резервного копирования или обновления прошивки 1
- Vga выход d sub на 25 контактов 1
- Аудио вход вход для аудио устройства с усилителем 1
- Аудио выход выход для аудио устройства с усилителем 1
- Видео вход вход для камеры поддержка ntsc pal 1
- Видеорегистратор видеорегистратор 1
- Вход выход описание 1 1
- Вход питания 4 х кан 12в 2а 8 ми кан 1 hdd 12в 3а 8 ми кан 2 hdd 16 ти 1
- Вход тревоги вход тревоги 1
- Выход тревоги выход тревоги 1
- Главное меню setup menu системы включает в себя шесть 6 подменю system система device устройство record запись network сеть backup резервирование q setup быстрые настройки для доступа к setup menu нажмите кнопку menu на передней панели dvr или правой кнопкой в любом месте экрана и выберете setup menu 1
- Задняя панель передняя панель 1
- Или обновления прошивки или обновления прошивки 1
- Имя пользователя и пароль dvr по умолчанию admin без пароля 1
- Кан 12в 5а кан 12в 5а 1
- Канал 3 tvi 1080p 720p канал 4 tvi 1080p 720p 1
- Кнопки функции 1
- Краткое руководство пользователя 1
- Подключение камер 1
- Порт rs 485 для подключения купольной камеры ptz или внешней клавиатуры 1
- Порт usb usb 2 порт для мышки устройства резервного копирования 1
- После первой настройки времени и даты настоятельно рекомендуется отформатировать ваш жесткий диск 1 зайдите в system menu и выберете подменю hdd 2 выберете флажок напротив hdd 3 нажмите на кнопку hdd clear 4 когда форматирование диска будет завершено выйдите из меню и перезагрузите dvr чтобы сохранить все настройки 1
- Пример 1 все камеры tvi 1080p 720p 1
- Пример 2 все камеры ahd 1080p 720p аналоговые 960h 1
- Пример 3 все аналоговые камеры 960h 1
- Пример 4 канал 1 tvi 1080p 720p канал 2 tvi 1080p 720p канал 3 ahd 1080p 720p канал 4 ahd 1080p 720p или аналоговый 960h 1
- Пример 5 канал 1 ahd 1080p 720p канал 2 ahd 1080p 720p или аналоговый 960h 1
- Примечание для того чтобы одновременно подключить и tvi и ahd необходимо использовать камеры попарно 1 2 канал 3 4 канал 5 6 канал 7 8 канал 1
- Светодиодный индикатор 1
- Состояние системы питание запись сеть 1
- Убедитесь что камеры и мониторы правильно подключены к dvr 2 dvr необходимо установить в месте не подверженном влиянию пыли влаги а также воздействию прямых солнечных лучей настоятельно рекомендуется контролировать температуру в серверной что умень шит риск перегрева перегрев может привести к нестабильной работе dvr 3 процессу загрузки dvr нельзя мешать нажимая какие либо кнопки на передней панели или на пульте управления не отключайте питание и не выключайте dvr во время загрузки настоятельно рекомендуется использовать ибп чтобы избежать сбоев во время отключений питания 1
- Цифровой цифровой 1
- Быстрая настройка 2
- Веб просмоторщик 2
- Выберите желаемые настройки записи система укажет количество дней которое будет записано на доступное свободное место на диске 2
- Если требуется включите режим перевода стрелок на летнее и зимнее время dayligth savings 2
- Задание настроек записи 2
- Зайдите в system menu и выберите system info нажмите на иконку каран даша рядом с date time чтобы войти в режим редактирования 2 выберите соответствующий отображаемый формат из выпадающего списка date time format 3 установите соответствующую дату и время в разделе date time 2
- Зайдите в меню network сеть в окне меню 2
- Меню quick setup дает возможность автоматической записи и просмотра свобод ного места на жестком диске после ввода предполагаемого количества дней записи или желаемого разрешения записи dvr оценит количество дней записи которое можно будет сохранить в соответствии со свободным местом на имеющемся жестком диске 2
- Настройка даты и времени 2
- Настройка сети 2
- Первоначальная настройка 2
- Помощь 2
- После того как все камеры и мониторы настроены по месту своей установки подключите их к dvr используйте схему в руководстве по быстрой настройке и инструкцию по эксплуатации для получения дополнительной информации после того как проведены все подключения подключите dvr к соответствую щему источнику питания dvr загрузится автоматически 2
- Примечание для ручной настройки параметров записи quick setup необходимо отключить если опция use quick setup будет включена система будет игнорировать все настройки введенные вручную 2
- Примечание если вы используете ie то для просмотра видео с dvr установите все компоненты в соответствии с предупреждениями active x control 2
- Проверка состояния 2
- Регистрация ddns 2
- Сms central management system централизованная система управления 2
- Удаленный клиент настройка сети настройка записи 2
