РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
6
Глава 3. Подключение DVR
3.1 Установка HDD
Осторожно! Пожалуйста, не вынимайте жесткий диск во время работы DVR!
Установка HDD
(1) Прежде всего, отключите питание, затем выкрутите винты на обеих боковых сторонах и задней панели
и откройте верхнюю крышку DVR.
(2) Подключите шину данных и шину питания HDD к основной плате. Установите HDD, закрепите его
на кронштейне и подсоедините шину питания и шину данных HDD.
(3) Осторожно установите верхнюю крышку назад на свое место.
Примечание: Если пользователю нужен HDD с более высокими характеристиками, в целях
безопасности и защиты мы настоятельно рекомендуем использовать специальный жесткий диск.
3.2 Подключение IP-камеры и монитора
Выходные видеосигналы DVR передаются на монитор VGA или HDMI через кабель VGA или
HDMI, видеозапись DVR можно просматривать на дисплее (См. раздел 1.2 «Задняя панель»). См.
Главу 6 «Схема подключения системы».
3.3 Подключение питания
Пожалуйста, используйте для подключения DVR блок питания, входящий в комплект поставки. Перед
тем, как включить питание, проверьте соединение кабелей на портах аудио- и видео входов и выходов и
сетевом порту. Для аудио портов, пожалуйста, используйте микрофон и другие аудиоустройства вместе с
соединительной линией BNC для входных и выходных аудио сигналов.
Глава 4. Начальная загрузка DVR
4.1 Инициализация системы
Подключите шнур питания DVR к розетке и нажмите кнопку включения питания, после чего на

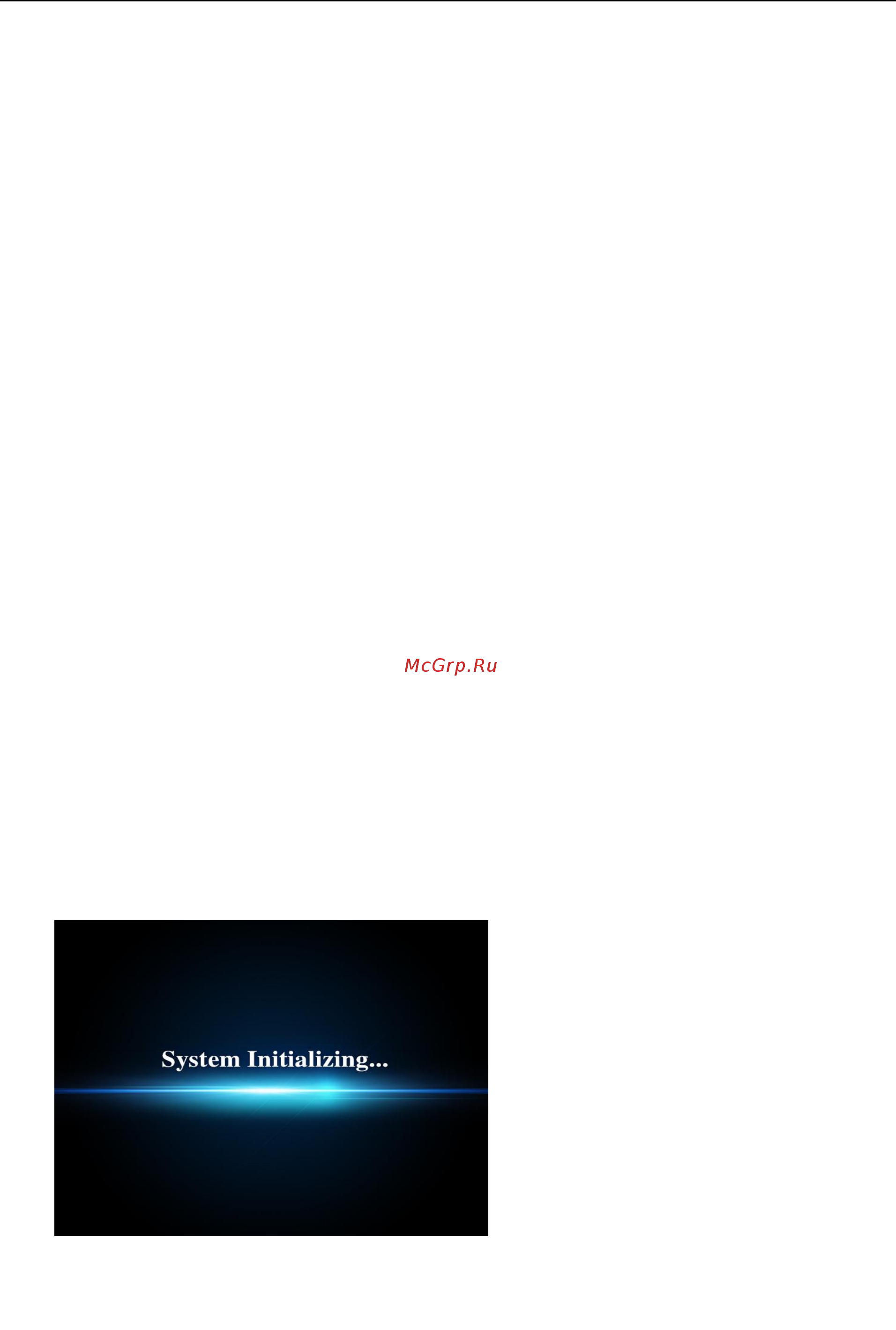

дисплее появится экран инициализации системы DVR, см. Рис. 4-1.
Рис. 4-1
Примечание: Рисунок в
руководстве по эксплуатации может
не совпадать с интерфейсом меню
на вашем мониторе. Все рисунки
даны только в качестве примера.
