PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
12

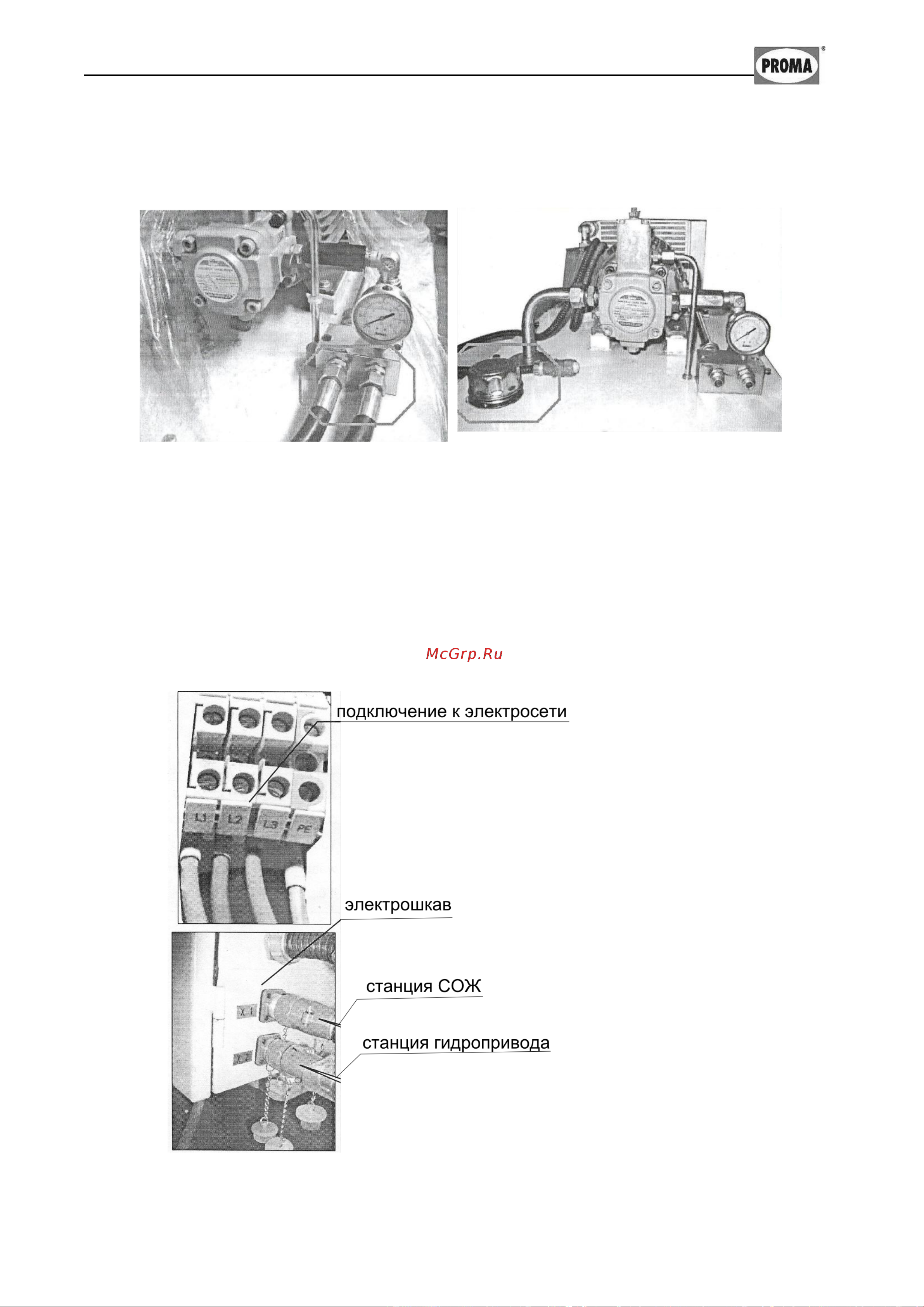

Подсоедините шланги, идущие от станка (задняя часть станины) к станции
гидропривода согласно маркировке на штуцерах: P- давление, T-слив (см.рис.
8). Заливка масла в станцию гидропривода производится через горловину (см.
рис. 9)
Подсоедините станок к электросети, а также подсоедините станции гидро-
привода и СОЖ к станку согласно рис. 10. Внимание! Подключение всех
электрических проводов и соединений может осуществляться только про-
фессиональным электриком! Несоблюдение данного условия может приве-
сти к повреждению или поломке станка или тяжким последствиям.
Рисунок 8. Рисунок 9.
Рисунок 10.
