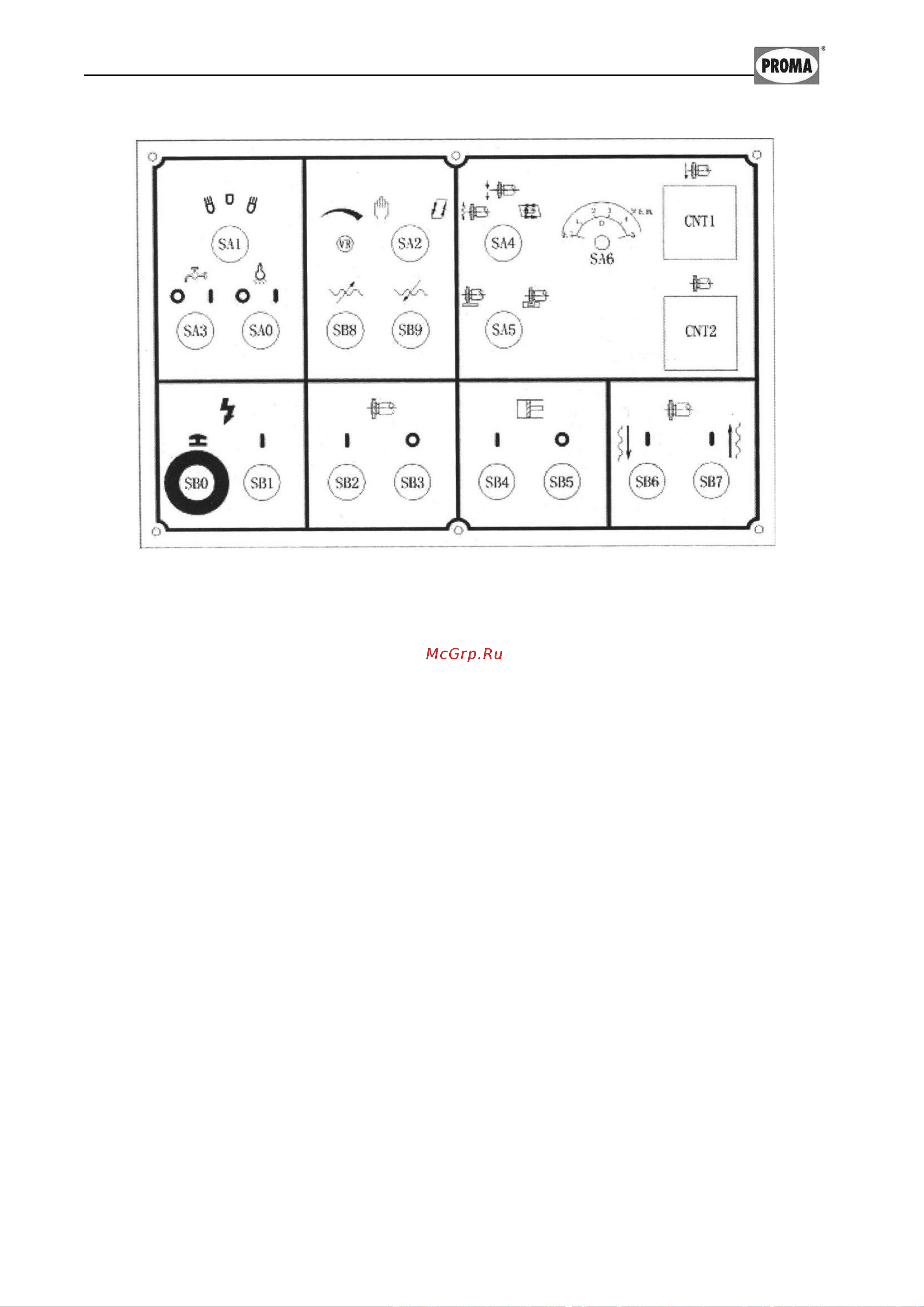

Электрический пульт управления (рис. 12).

1. SB0: Аварийная кнопка «СТОП».

2. SB1: Кнопка «Пуск».

3. SB2: Кнопка включения вращения шпинделя.

4. SB3: Кнопка остановки вращения шпинделя.

5. SB4: Кнопка включения насоса гидропривода.

6. SB5: Кнопка выключения насоса гидропривода.

7. SB6: Кнопка перемещения шлифовальной головки вниз.

8. SB7: Кнопка перемещения шлифовальной головки вверх.

9. SB8: Кнопка ускоренного поперечного перемещения стола (к стойке).

10. SB9: Кнопка ускоренного поперечного перемещения стола (от стойки).

11. SA0: Переключатель двухпозиционный включения/выключения лампы

местного освещения.

12. SA1: Переключатель двухпозиционный включения/выключения магнитной

плиты.

13. SA2: Переключатель двухпозиционный выбора режима движения стола

(ручной/автоматический).

14. SA3: Переключатель двухпозиционный включения/выключения насоса

станции СОЖ.

15. SA4: Переключатель трѐхпозиционный выбора режима вертикального пе-

ремещения шлифовальной головки (ускоренная подача, точное перемеще-

ние, автоматическая подача)

16. SA5: Переключатель двухпозиционный выбора режима автоматической по-

дачи. (поперечное подача стола/вертикальная подача шлифовальной голов-

ки).

Рисунок 12.
