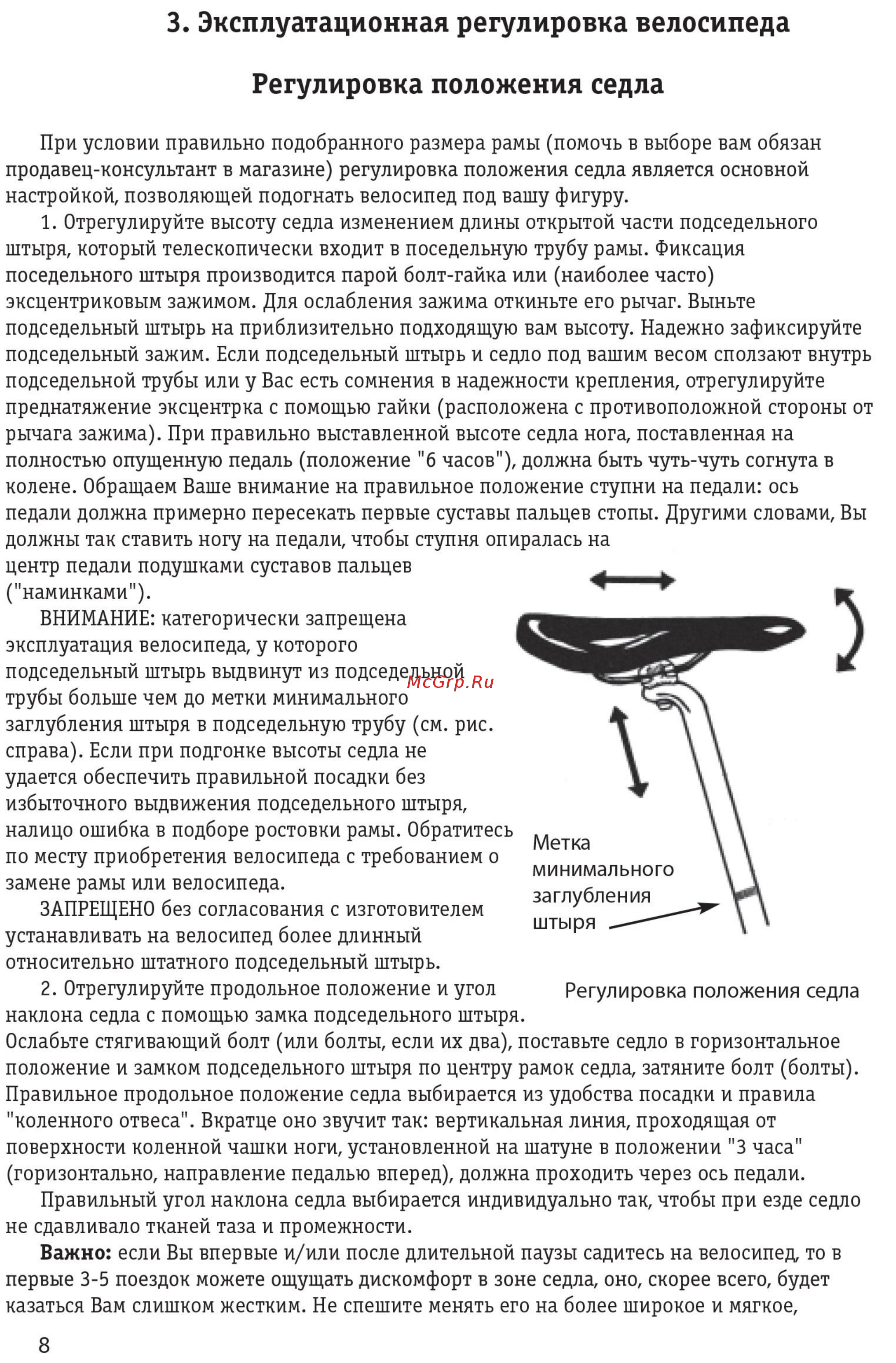

3 Эксплуатационная регулировка велосипеда Регулировка положения седла При условии правильно подобранного размера рамы помочь в выборе вам обязан продавец консультант в магазине регулировка положения седла является основной настройкой позволяющей подогнать велосипед под вашу фигуру 1 Отрегулируйте высоту седла изменением длины открытой части подседельного штыря который телескопически входит в поседельную трубу рамы Фиксация поседельного штыря производится парой болт гайка или наиболее часто эксцентриковым зажимом Для ослабления зажима откиньте его рычаг Выньте подседельный штырь на приблизительно подходящую вам высоту Надежно зафиксируйте подседельный зажим Если подседельный штырь и седло под вашим весом сползают внутрь подседельной трубы или у Вас есть сомнения в надежности крепления отрегулируйте преднатяжение эксцентрка с помощью гайки расположена с противоположной стороны от рычага зажима При правильно выставленной высоте седла нога поставленная на полностью опущенную педаль положение б часов должна быть чуть чуть согнута в колене Обращаем Ваше внимание на правильное положение ступни на педали ось педали должна примерно пересекать первые суставы пальцев стопы Другими словами Вы должны так ставить ногу на педали чтобы ступня опиралась на центр педали подушками суставов пальцев наминками ВНИМАНИЕ категорически запрещена эксплуатация велосипеда у которого подседельный штырь выдвинут из подседельной трубы больше чем до метки минимального заглубления штыря в подседельную трубу см рис справа Если при подгонке высоты седла не удается обеспечить правильной посадки без избыточного выдвижения подседельного штыря налицо ошибка в подборе ростовки рамы Обратитесь Метка по месту приобретения велосипеда с требованием о минимального замене рамы или велосипеда заглубления ЗАПРЕЩЕНО без согласования с изготовителем штыря устанавливать на велосипед более длинный относительно штатного подседельный штырь 2 Отрегулируйте продольное положение и угол Регулировка положения седла наклона седла с помощью замка подседельного штыря Ослабьте стягивающий болт или болты если их два поставьте седло в горизонтальное положение и замком подседельного штыря по центру рамок седла затяните болт болты Правильное продольное положение седла выбирается из удобства посадки и правила коленного отвеса Вкратце оно звучит так вертикальная линия проходящая от поверхности коленной чашки ноги установленной на шатуне в положении 3 часа горизонтально направление педалью вперед должна проходить через ось педали Правильный угол наклона седла выбирается индивидуально так чтобы при езде седло не сдавливало тканей таза и промежности Важно если Вы впервые и или после длительной паузы садитесь на велосипед то в первые 3 5 поездок можете ощущать дискомфорт в зоне седла оно скорее всего будет казаться Вам слишком жестким Не спешите менять его на более широкое и мягкое 8
