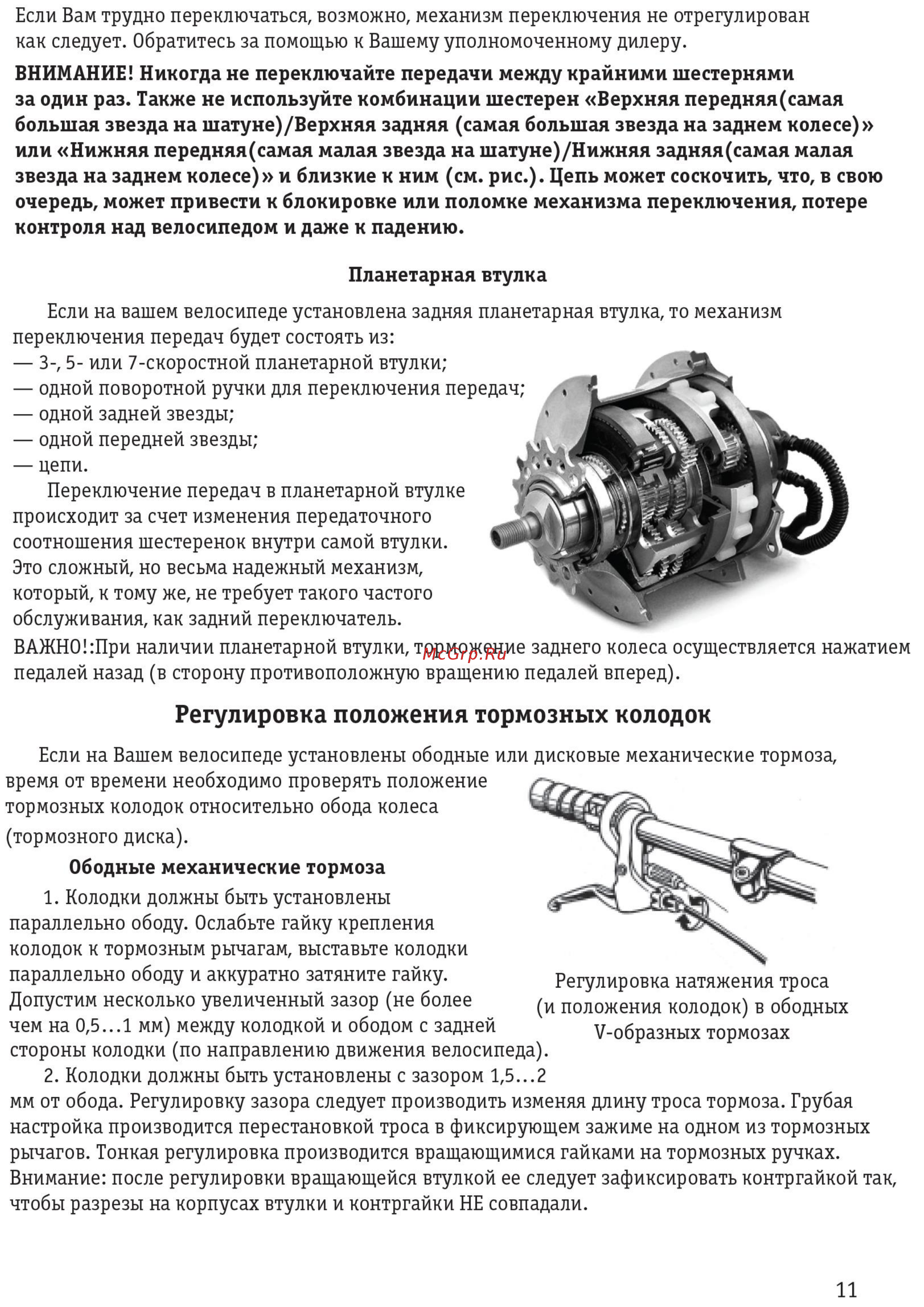

Если Вам трудно переключаться возможно механизм переключения не отрегулирован как следует Обратитесь за помощью к Вашему уполномоченному дилеру ВНИМАНИЕ Никогда не переключайте передачи между крайними шестернями за один раз Также не используйте комбинации шестерен Верхняя передняя самая большая звезда на шатуне Верхняя задняя самая большая звезда на заднем колесе или Нижняя передняя самая малая звезда на шатуне Нижняя задняя самая малая звезда на заднем колесе и близкие к ним см рис Цепь может соскочить что в свою очередь может привести к блокировке или поломке механизма переключения потере контроля над велосипедом и даже к падению Планетарная втулка Если на вашем велосипеде установлена задняя планетарная втулка то механизм переключения передач будет состоять из 3 5 или 7 скоростной планетарной втулки одной поворотной ручки для переключения передач одной задней звезды одной передней звезды цепи Переключение передач в планетарной втулке происходит за счет изменения передаточного соотношения шестеренок внутри самой втулки 1 Это сложный но весьма надежный механизм который к тому же не требует такого частого обслуживания как задний переключатель Лд Л Я ВАЖНО При наличии планетарной втулки торможение заднего колеса осуществляется нажатием педалей назад в сторону противоположную вращению педалей вперед Регулировка положения тормозных колодок Если на Вашем велосипеде установлены ободные или дисковые механические тормоза время от времени необходимо проверять положение тормозных колодок относительно обода колеса тормозного диска Ободные механические тормоза 1 Колодки должны быть установлены параллельно ободу Ослабьте гайку крепления колодок к тормозным рычагам выставьте колодки тг Се 4 параллельно ободу и аккуратно затяните гайку Регулировка натяжения троса Допустим несколько увеличенный зазор не более и положения колодок в ободных чем на 0 5 1 мм между колодкой и ободом с задней У образных тормозах стороны колодки по направлению движения велосипеда 2 Колодки должны быть установлены с зазором 1 5 2 мм от обода Регулировку зазора следует производить изменяя длину троса тормоза Грубая настройка производится перестановкой троса в фиксирующем зажиме на одном из тормозных рычагов Тонкая регулировка производится вращающимися гайками на тормозных ручках Внимание после регулировки вращающейся втулкой ее следует зафиксировать контргайкой так чтобы разрезы на корпусах втулки и контргайки НЕ совпадали 11
