Инструкция по быстрому запуску LTV-DND-166-03

1. Введение

Пожалуйста, внимательно прочтите это руководство перед началом работы с

устройством.

1.1. Передняя панель

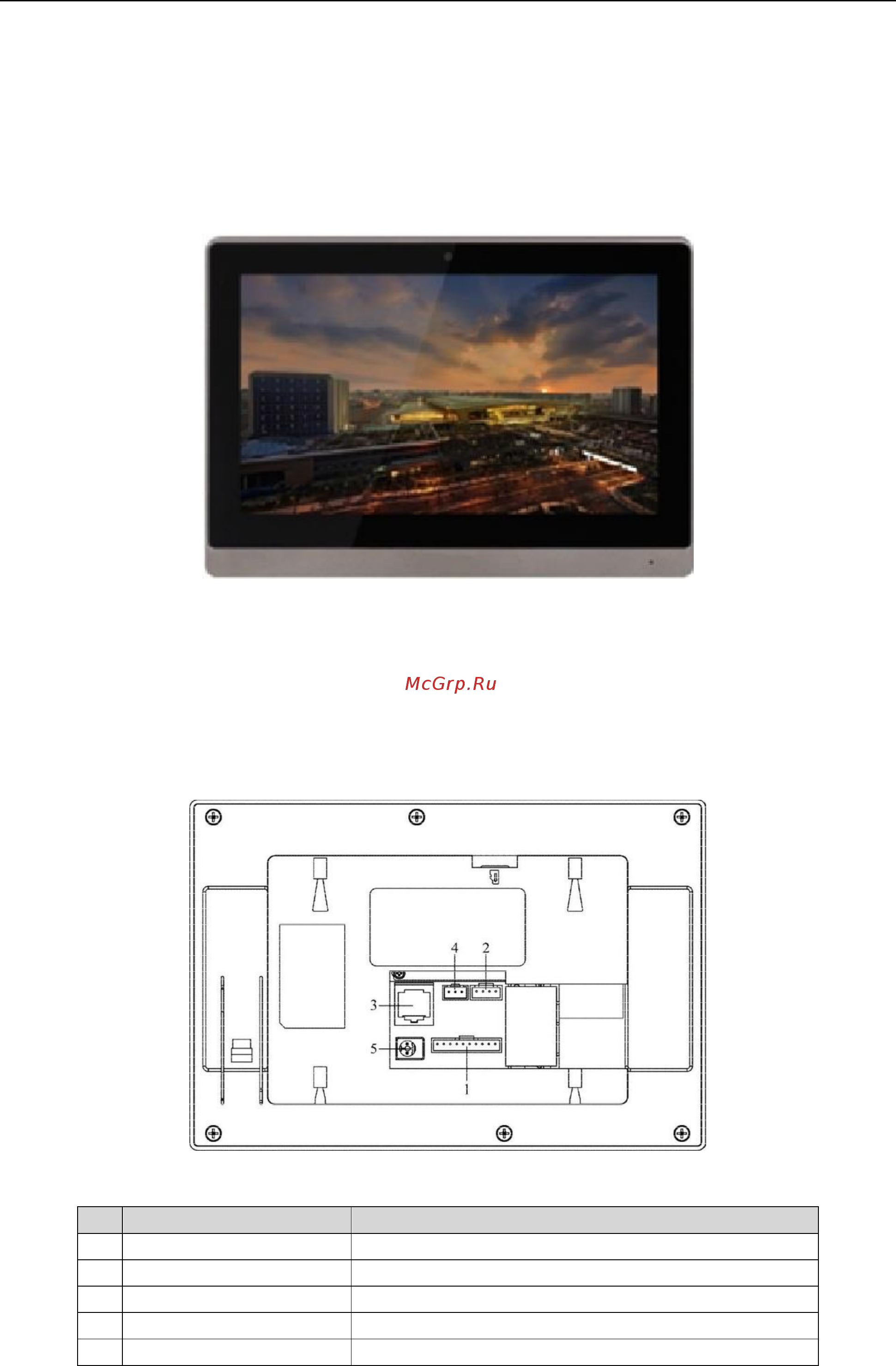

Рис. 1.1. Передняя панель

1.2. Задняя панель

На Рис. 1.2 приведено схематичное изображение задней панели видеомонитора.

Порты на разных моделях видеомониторов LTV могут располагаться по-разному,

однако функции соответствующих портов остаются неизменными.

Рис. 1.2. Задняя панель

№

Название

Описание

Тревожные входы

6 тревожных входов

Сервисный порт

Дополнительный порт RS485

Сетевой порт RJ45

Для подключения сетевого кабеля

Тревожный выход

Примечание: зарезервированный порт

Порт питания

Питание 12 В, 2 контакта, зеленого цвета
