Инструкция по установке LTV-ICDM3-T4230

поддерживает технологию PoE (Power over Ethernet), т.е. питание

осуществляется по тому же сетевому кабелю. Кроме того, видеокамера

проверяет уровень мощности PoE, чтобы он соответствовал требуемому

стандарту IEEE 802.3af.

4. Видео выход (Video out)

Аналоговый видео выход, разъем RCA, 1Vpp @ 75 Ом. Используйте для

позиционирования и настройки объектива видеокамеры.

5. Слот для установки SDHC/SDXC карты

6. Разъемы для подключения тревожных и аудио входов/выходов.

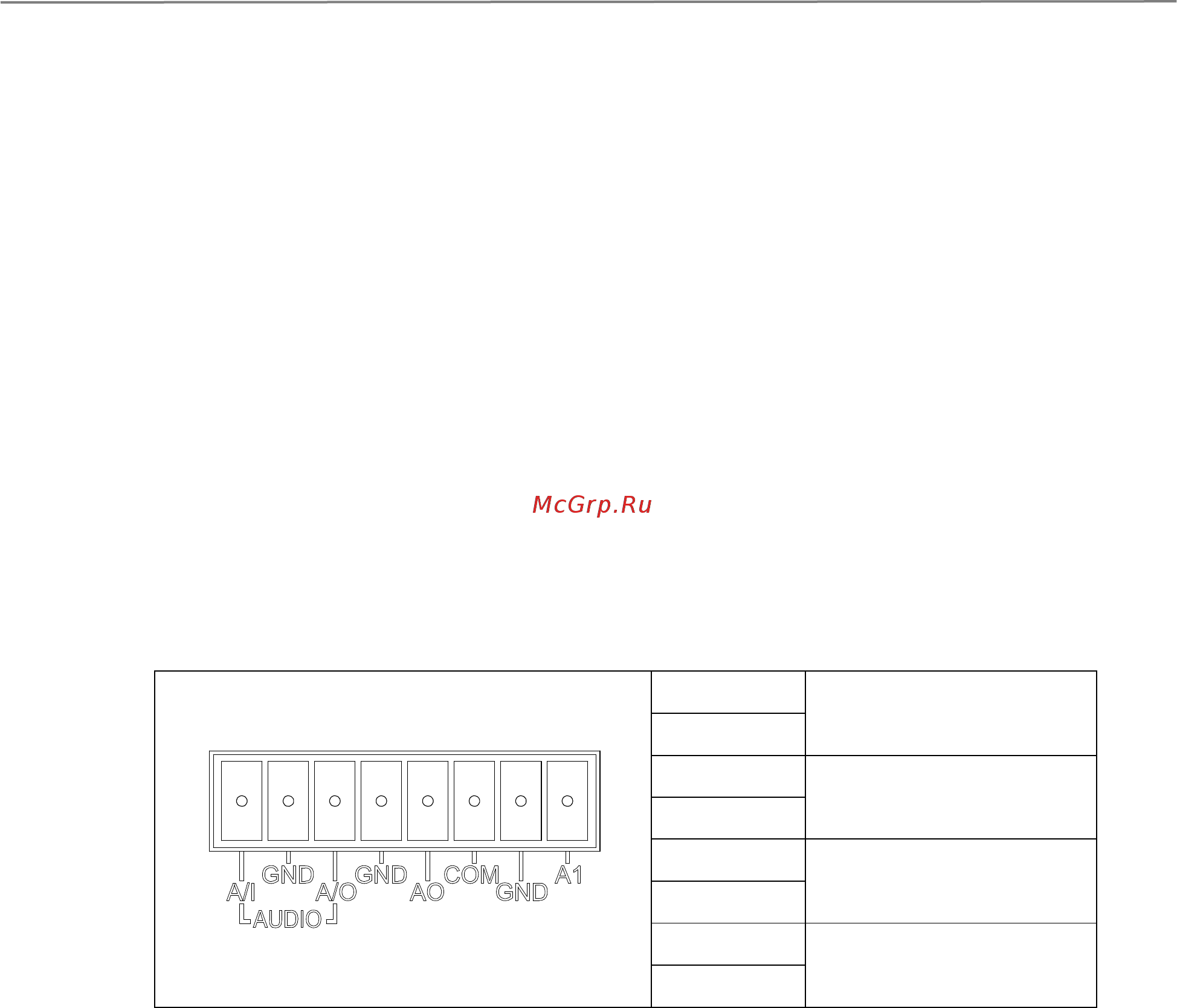

Ниже приведена таблица цветовой индикации проводов разъемов для

подключения тревожных и аудио входов/выходов:

Au./I

Аудиовход

GND

Au/O

Аудиовыход

GND

Тревожный выход

COM

Тревожный вход

GND

7. Доступ к кнопкам управления, видеовыходу BNC и слоту карты памяти

SD.

Получить доступ к кнопкам Reset, Default, разъему подключения кабеля

видеовыхода BNC, аудио входу/выходу, тревожным входу/выходу, а так

же слоту SD-карты памяти можно получить, с задней стороны камеры.

4. Подключение видеокамеры

1. Подключите видеокамеру к локальной сети, используя сетевой

кабель.

2. Видеокамера поддерживает питание только по стандарту PoE

(IEEE 802.3af) или от источника питания 12В (DC) / 24В (АС). Используйте

соответствующее сетевое оборудование с поддержкой PoE (IEEE

802.3af) или отдельный инжектор.
