LTV LTV-IWCCM1-B320L-F3.8 [11/60] Разъем подключения тревожного входа выхода

Инструкция по эксплуатации LTV-IWCCM1-B320L-F

перейдите в меню «Trigger».

Сетевой разъем RJ45

Видеокамера LTV-IWCCM1-B320L-F подключается к

сети посредством стандартного сетевого кабеля с

разъемом RJ45. При подключении видеокамера

автоматически определяет скорость в сегменте

локальной сети: 10BASE-T/100BASE-TX Ethernet.

Разъем питания

Разъем для подключения адаптера питания

(поставляется в комплекте).

Разъем для подключения

тревожного входа / выхода

Крепление кронштейна

Клавиша быстрого

подключения к сети Wi-Fi

Позволяет быстро подключиться к сети Wi-Fi, при

условии, что Wi-Fi роутер так же поддерживает данную

функцию. За более подробной информацией обратитесь

к «Инструкции по быстрому запуску LTV-IWCCM1-B320L-

F3.8 с помощью iPhone и iPad».

Клавиша Reset

Данная клавиша предназначена для сброса

видеокамеры на заводские настройки:

1. включите видеокамеру;

2. нажмите и удерживайте клавишу Reset, для

сброса настроек видеокамеры на заводские

установки;

3. не выключайте питание в процессе сброса на

заводские настройки.

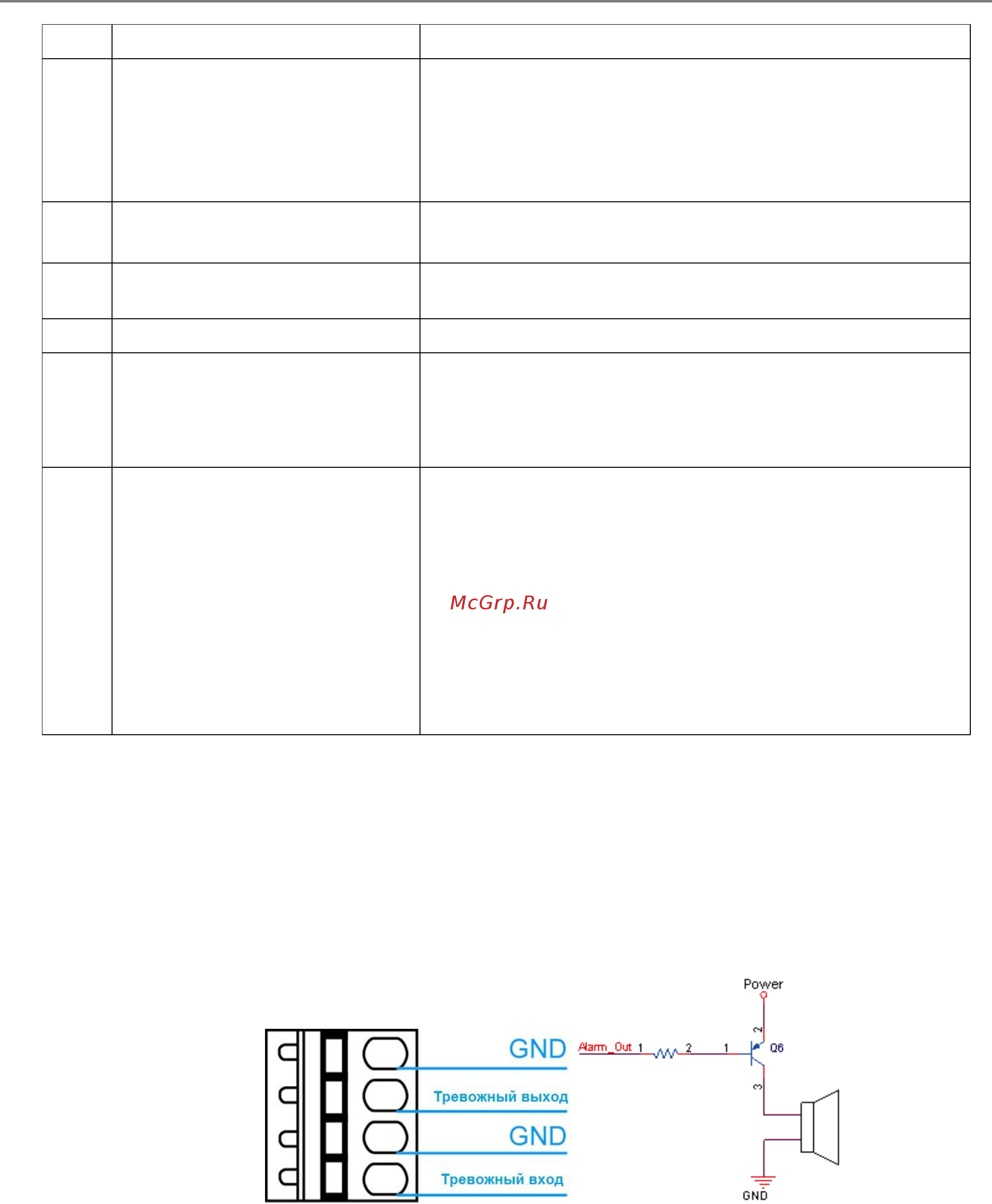

2.2. Разъем подключения тревожного входа / выхода

Видеокамера LTV-IWCCM1-B320L-F оборудована 4-контактным разъемом

для подключения тревожного входа/выхода. Схема подключения

представлена ниже:

Рис.2.2.1. Схема подключения тревожных входа / выхода видеокамеры LTV-IWCCM1-B320L-F
