Инструкция по эксплуатации LTV-ICCM1-B320-F
10
9
Клавиша Reset
Данная клавиша предназначена для сброса
видеокамеры на заводские настройки:
1. Включите видеокамеру;
2. Нажмите и удерживайте клавишу Reset, для
сброса настроек видеокамеры на заводские
установки;
3. Не выключайте питание в процессе сброса на
заводские настройки.

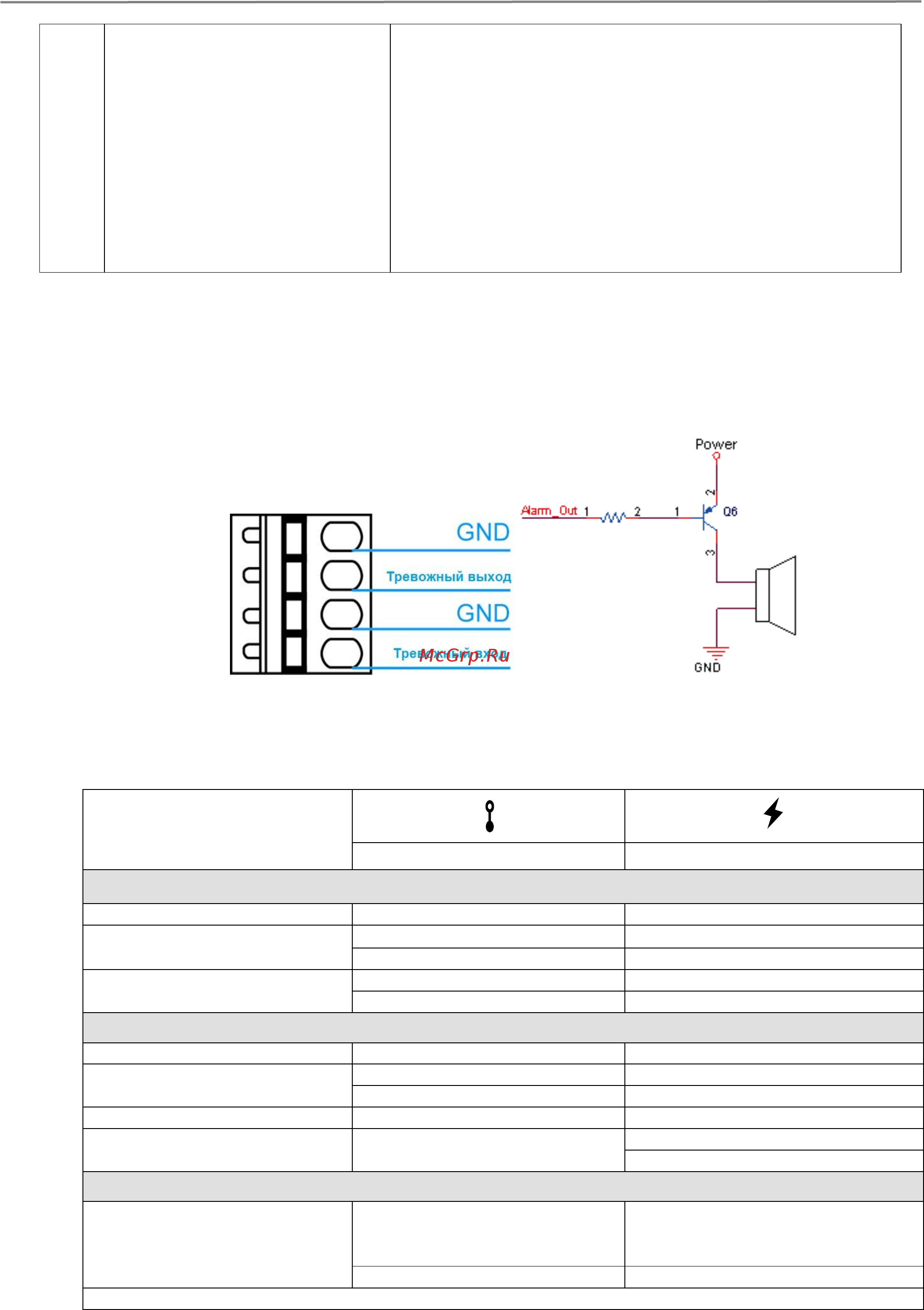

2.2. Разъем подключения тревожного входа / выхода
Видеокамера LTV-ICCM1-B320-F оборудована 4-контактным разъемом для
подключения тревожного входа/выхода. Схема подключения представлена ниже:
Рис.2.2.1. Схема подключения тревожных входа / выхода видеокамеры LTV-ICCM1-B320-F
2.3. Индикация состояния
Иконка
Статус подключения к LAN
Статус подключения к Internet
Системная информация
Во время подачи питания
Всегда ON
Всегда ON
Reset (сброс на настройки
по умолчанию*
Мигает (ON 250 мс, OFF 250 мс)
Всегда OFF
Обновление прошивки (FW)
Мигает (ON 250 мс, OFF 250 мс)
Мигает (ON 250 мс, OFF 250 мс)
Статус подключения к сети
Подключение к LAN
Всегда ON
--
Отключение от LAN*
Мигает (ON 100 мс, OFF 500 мс)
--
Подключение к Internet
--
Всегда ON
Отключение от Internet*
--
Мигает (ON 100 мс, OFF 500 мс)
Ошибка подключения к мобильным устройствам iPhone / iPad / Android по 3G
Не удалось завершить наст
ройку подключения к сети
3G*
--
Мигает
(ON 5 сек, OFF 0.5 сек, ON 0.5 сек,
OFF 0.5 сек, ON 5 сек)
* Обозначения: LED ON (включен) / LED OFF(выключен)
