Инструкция по эксплуатации LTV-ICCM1-B320-F
35
(Constant Bit Rate) битрейт видеопотока ограничивается заданным
значением, невзирая на качество передаваемого изображения. При
использовании режима VBR (Variable Bit Rate) качество видеопотока
остается постоянным, насколько это возможно, а битрейт изменяется в
зависимости от условий сцены обзора.
8.3. Меню «Color» (Цвет)
Следующее изображение показывает, какие настройки видеокамеры
LTV-ICCM1-B320-F доступны из меню «Color» (Цвет).

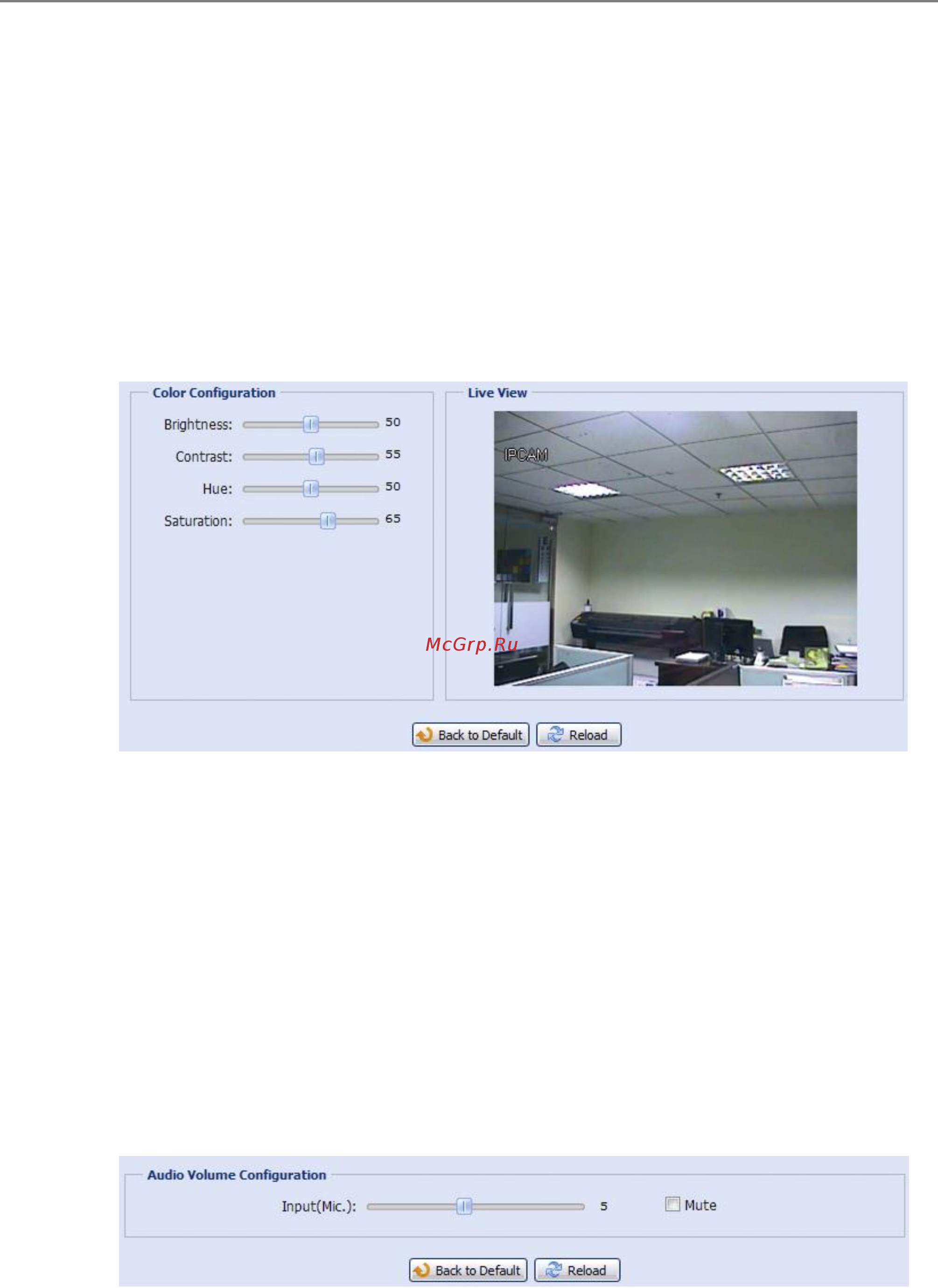

Рис.8.3.1. Меню «Color» (Цвет)
Данное меню позволяет настраивать такие свойства изображения как,
Яркость, Контрастность, Цветность, Оттенок. Для изменения данных
параметров воспользуйтесь соответствующими ползунками. Для сброса
настроек нажмите кнопку «Back to Default» (По умолчанию).
8.4. Меню «Audio» (Аудио)
Следующее изображение показывает, какие настройки видеокамеры
LTV-ICCM1-B320-F доступны из меню «Audio» (Аудио).
Рис.8.4.1. Меню «Audio» (Аудио)
