Инструкция по эксплуатации LTV-ICD*-823H-V3.3-12
11

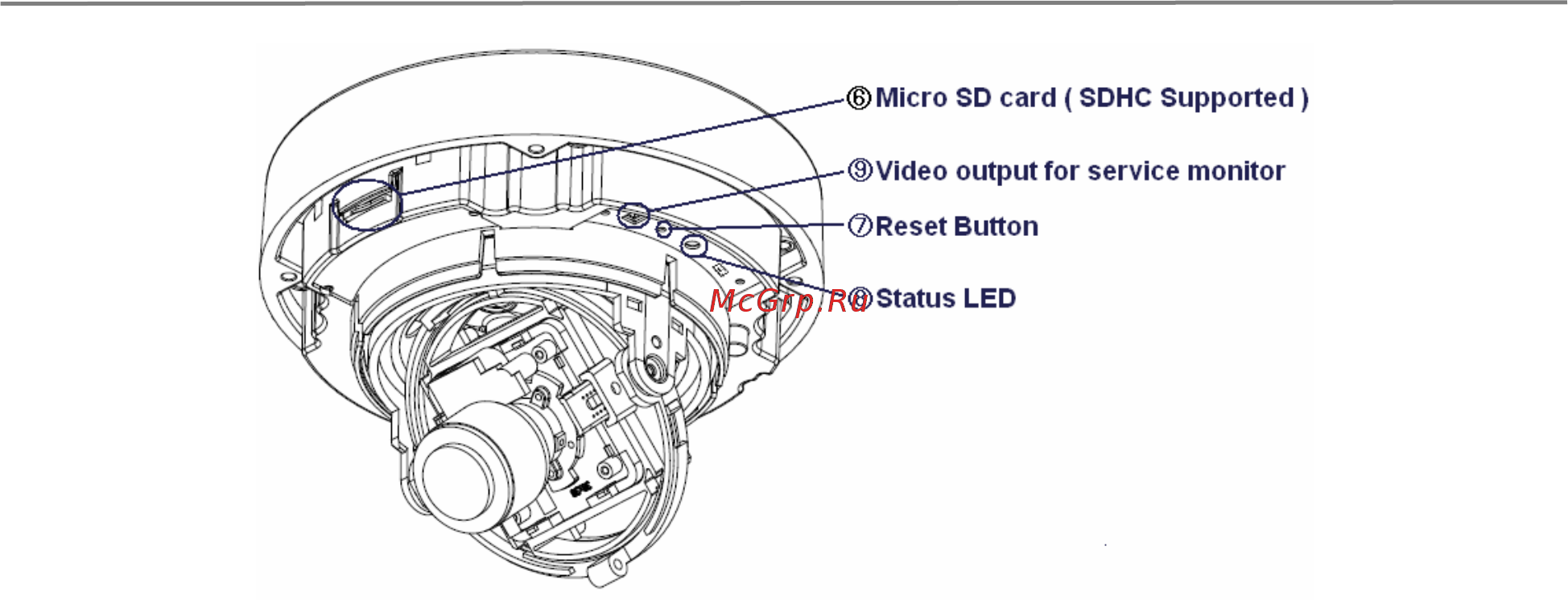

Рис.2.2. Внутренние разъемы видеокамеры LTV-ICD*-823H-V3.3-12
6. Разъем для карты Micro SD (Micro SD Card)
Разъем для подключения карты памяти формата Micro SD.
7. Видео выход (Video out)
Аналоговый видео выход, разъем BNC, 1Vpp @ 75 Ом. Используйте для
позиционирования и настройки объектива видеокамеры.
8. Клавиша Reset (Factory default)
Данная клавиша предназначена для сброса видеокамеры на заводские
настройки:
1. Выключите питание видеокамеры.
2. Нажмите и, удерживая клавишу Reset, подайте питание на
видеокамеру.
3. Продолжайте удерживать клавишу Reset нажатой до тех пор, пока
светодиод состояния не сменится на красный цвет (около 10
секунд).
4. Отпустите клавишу Reset.
5. Дождитесь окончательной загрузки устройства. Цвет светодиода
состояния изменится на зеленый (около 1 минуты).
6. После сброса на заводские настройки видеокамера перейдет в
режим получения IP адреса от DHCP сервера. Воспользуйтесь
утилитой Admin Tool, для поиска и настройки IP адреса
видеокамеры.
9. Индикатор состояния (LED indicator)
Индикация светодиодов видеокамеры позволяют получить информацию о
статусе ее работы.
