Инструкция по эксплуатации LTV-ICD*-823H-V3.3-12
10
2. Разъемы

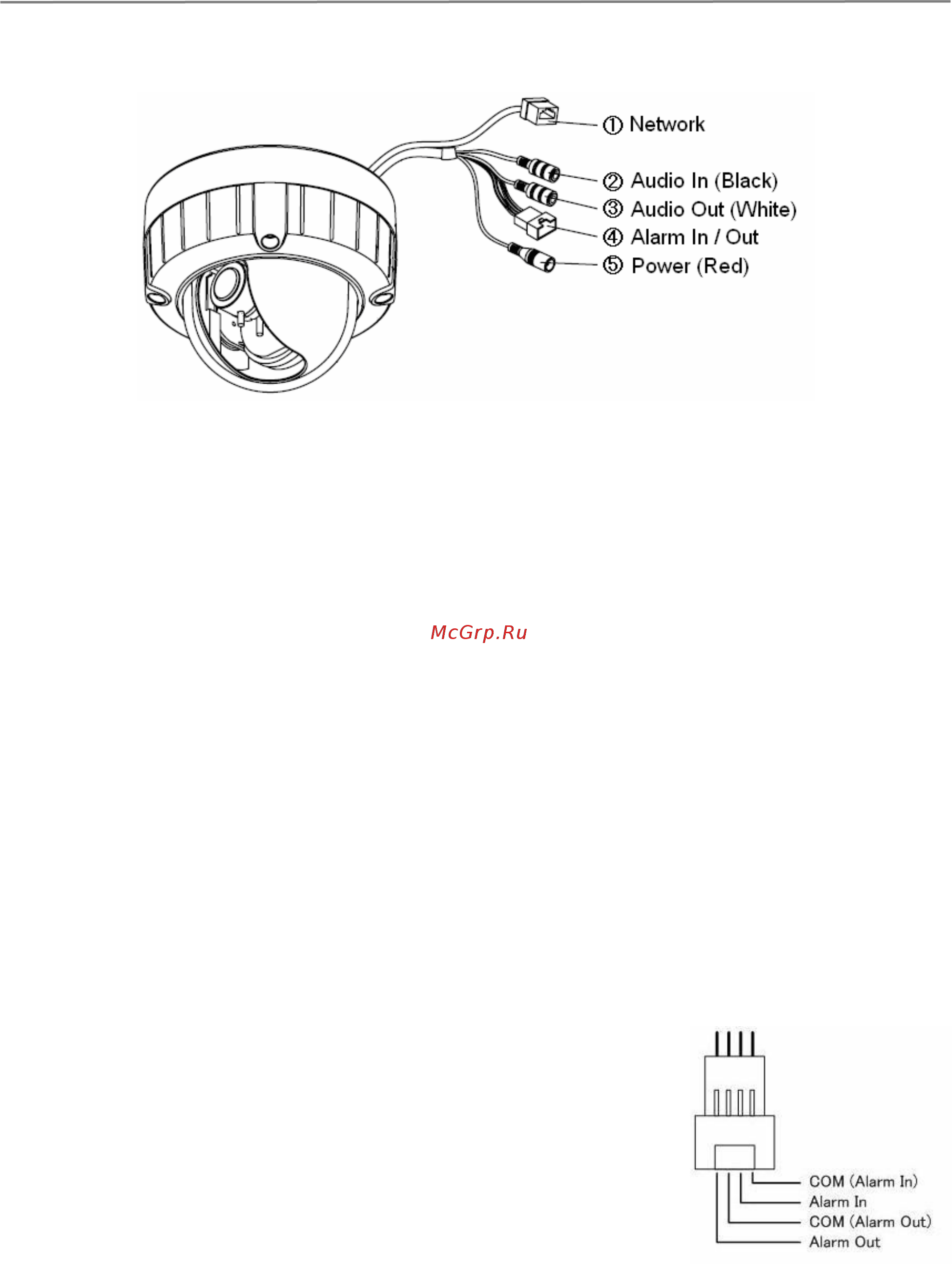

Рис.2.1. Разъемы видеокамеры LTV-ICD*-823H-V3.3-12
Сетевой разъем RJ45 (Network connector)
Видеокамера LTV-ICD*-823H-V3.3-12 подключается к сети посредством
стандартного сетевого кабеля с разъемом RJ45. При подключении
видеокамера автоматически определяет скорость в сегменте локальной
сети: 10BASE-T/100BASE-TX Ethernet. Также видеокамера LTV-ICD*-823H-
V3.3-12 поддерживает технологию PoE (Power over Ethernet), т.е. питание
может осуществляться по тому же сетевому кабелю. Кроме того,
видеокамера проверяет уровень мощности PoE, чтобы он соответствовал
требуемому стандарту IEEE 802.3af.
2. Аудио вход (Audio in)
Линейный аудио вход, разъем для подключения линейного аудио моно
сигнала (в стерео сигнале используется только левый канал).
3. Аудио выход (Audio out)
Линейный аудио выход, разъем для подключения к активной акустической
системе со встроенным усилителем или наушникам.
4. Тревожный вход (Alarm in), тип сухой контакт.
Разъем для подключения внешнего тревожного
сигнала.
Тревожный выход (Alarm out)
Релейный выход для подключения
исполнительного устройства. Максимум 30В (DC)
/125В (АС), 500мА
5. Разъем питания (Power connector)
Разъем для подключения кабеля питания. Возможно подключения
источника питания напряжением: 12В (DC) / 24В (AC).
