Инструкция по установке LTV-ICD*-723-V3.3-12
9
7. Видео выход (Video out)
Аналоговый видео выход, разъем BNC, 1Vpp @ 75 Ом. Используйте для
позиционирования и настройки объектива видеокамеры.
4. Подключение видеокамеры
1. Подключите видеокамеру к локальной сети, используя сетевой кабель.
2. При необходимости подключите к видеокамере внешние устройства
ввода / вывода, например, тревожные датчики, исполнительное
устройство или микрофон.

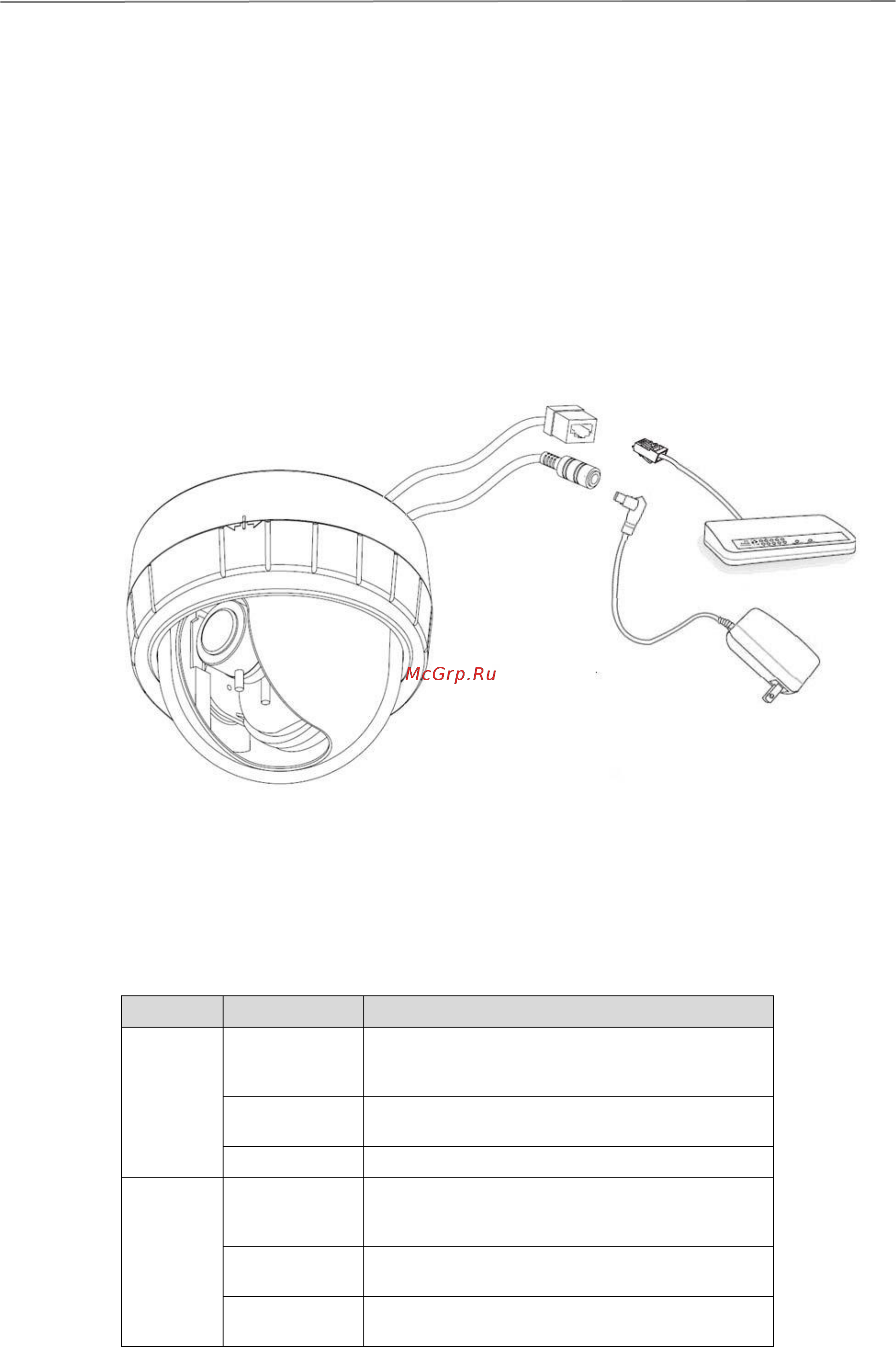

Рис.4.1. Подключение видеокамеры LTV-ICD*-723-V3.3-12
3. Подключите кабель питания. Видеокамера поддерживает три типа
питания: 12В (DC) / 24В (AC) / PoE (IEEE 802.3af).
4. Проверьте корректность работы видеокамеры при помощи светодиодов.
Описание индикации светодиодов представлено в таблице ниже.
LED
Цвет
Описание
Разъем
RJ45
Зеленый
(постоянно
включен)
Установлено стабильное подключение к 10/100
Мбит/с сети
Оранжевый
(мигает)
Процесс сетевой активности
Не горит
Нет подключения к сети
Статус
Зеленый
(постоянно
включен)
Установлено стабильное подключение к 10/100
Мбит/с сети
Зеленый
(мигает)
Загрузка видеокамеры
Красный
(мигает)
Мигает 1 раз в секунду при обновлении
программного обеспечения видеокамеры (F/W)
