Инструкция по установке LTV-ICD*-423-T5

3. Разъемы

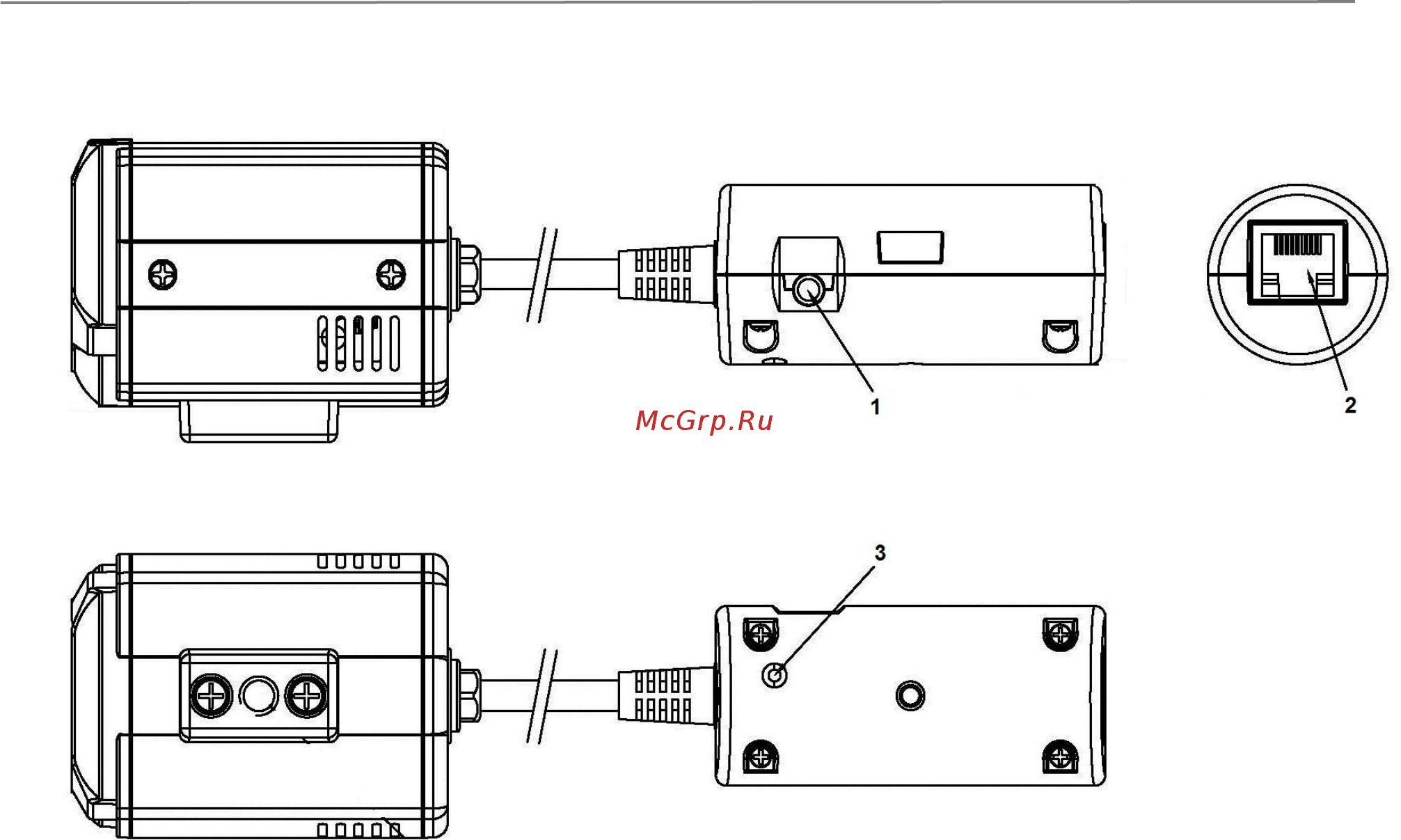

Рис.3.1. Разъемы видеокамеры LTV-ICD*-423-T5

1. Видео выход (Video out)

Аналоговый видео выход. Используйте кабель для подключения

сервисного монитора (поставляется в комплекте), разъем BNC, 1 Vpp @

75 Ом.

2. Сетевой разъем RJ45 (Network connector)

Видеокамера LTV-ICD*-423-T5 подключается к сети посредством

стандартного сетевого кабеля с разъемом RJ45. При подключении

видеокамера автоматически определяет скорость в сегменте локальной

сети: 10BASE-T/100BASE-TX Ethernet. Видеокамера LTV-ICD*-423-T5

поддерживает технологию PoE (Power over Ethernet), т.е. питание

осуществляется по тому же сетевому кабелю. Кроме того, видеокамера

проверяет уровень мощности PoE, чтобы он соответствовал требуемому

стандарту IEEE 802.3af.

3. Клавиша Reset (Factory default)

Данная клавиша предназначена для сброса видеокамеры на заводские

настройки:

1. Выключите питание видеокамеры.

2. Нажмите и, удерживая клавишу Reset, подайте питание на

видеокамеру.

3. Продолжайте удерживать клавишу Reset нажатой (около 10 секунд).

4. Отпустите клавишу Reset.

5. Дождитесь окончательной загрузки устройства (около 1 минуты).
