LTV CNE-621 42 [9/16] Монтаж

Инструкция по быстрому запуску IP-видеокамеры LTV CNE-621 42

5. Монтаж

Перед установкой убедитесь, что стена или потолок достаточно прочны, чтобы

выдержать тройной вес видеокамеры. Не снимайте крышку объектива больше чем на

4 часа.

1. Просверлите в стене отверстия под шурупы и отверстие под кабели, используя

для разметки монтажный шаблон.

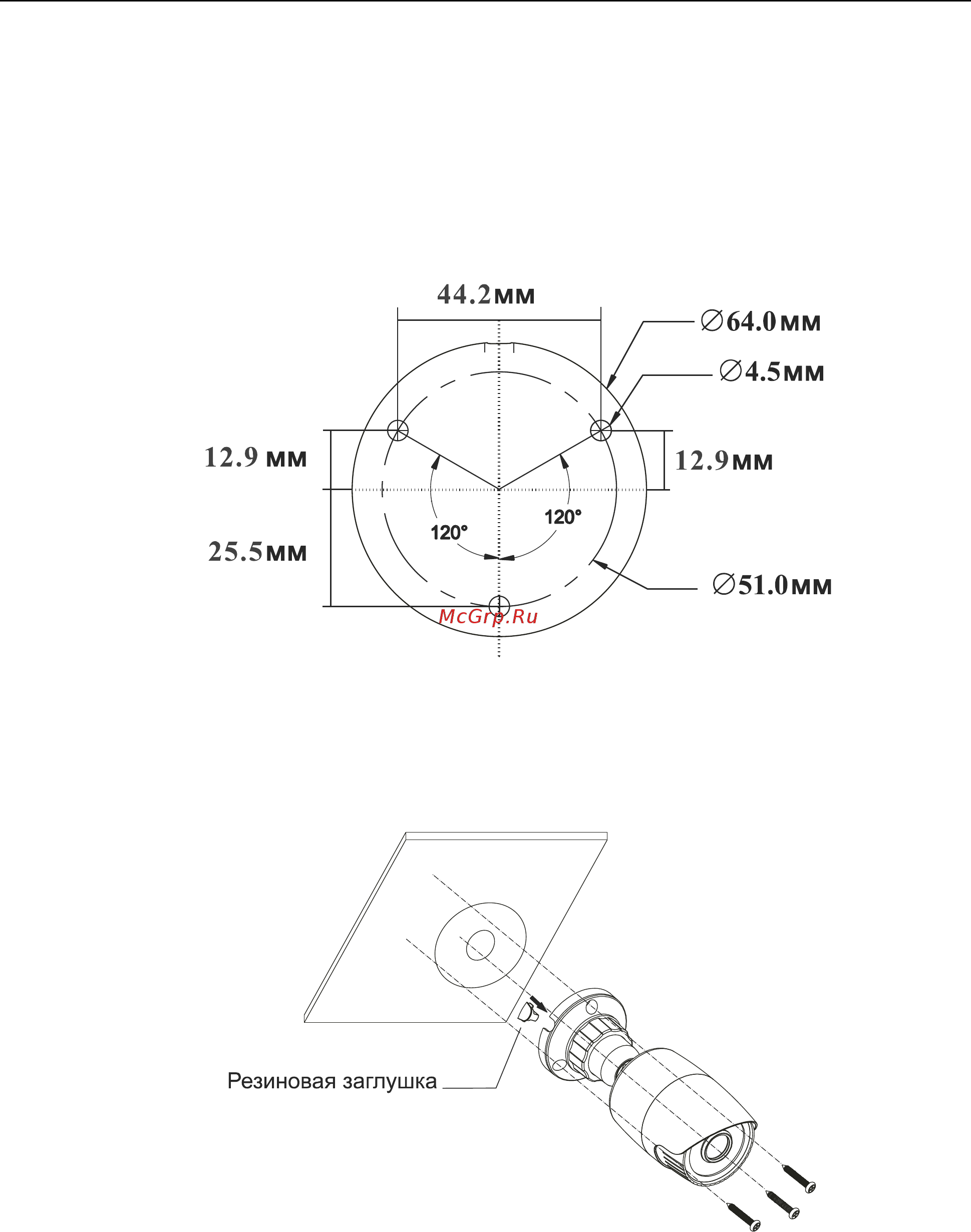

Рис. 5.1. Размеры монтажного шаблона

2. Проведите кабели и подключите кабель электропитания и кабель Ethernet.

3. Прикрепите монтажное основание к стене шурупами, как показано на Рис. 5.2.

Рис. 5.2. Крепление к стене

4. Отрегулируйте кронштейн. Прежде чем приступать к регулировке кронштейна,

выведите изображение от видеокамеры на монитор. После этого ослабьте

фиксирующее кольцо, чтобы оптимальным образом подстроить поле зрения

видеокамеры, как показано на Рис. 5.3. Завершив регулировку направления

обзора, затяните фиксирующее кольцо.
