Инструкция по эксплуатации LTV-ICDM1-B423L-F
10
2. Описание
2.1. Передняя и задняя панель видеокамеры

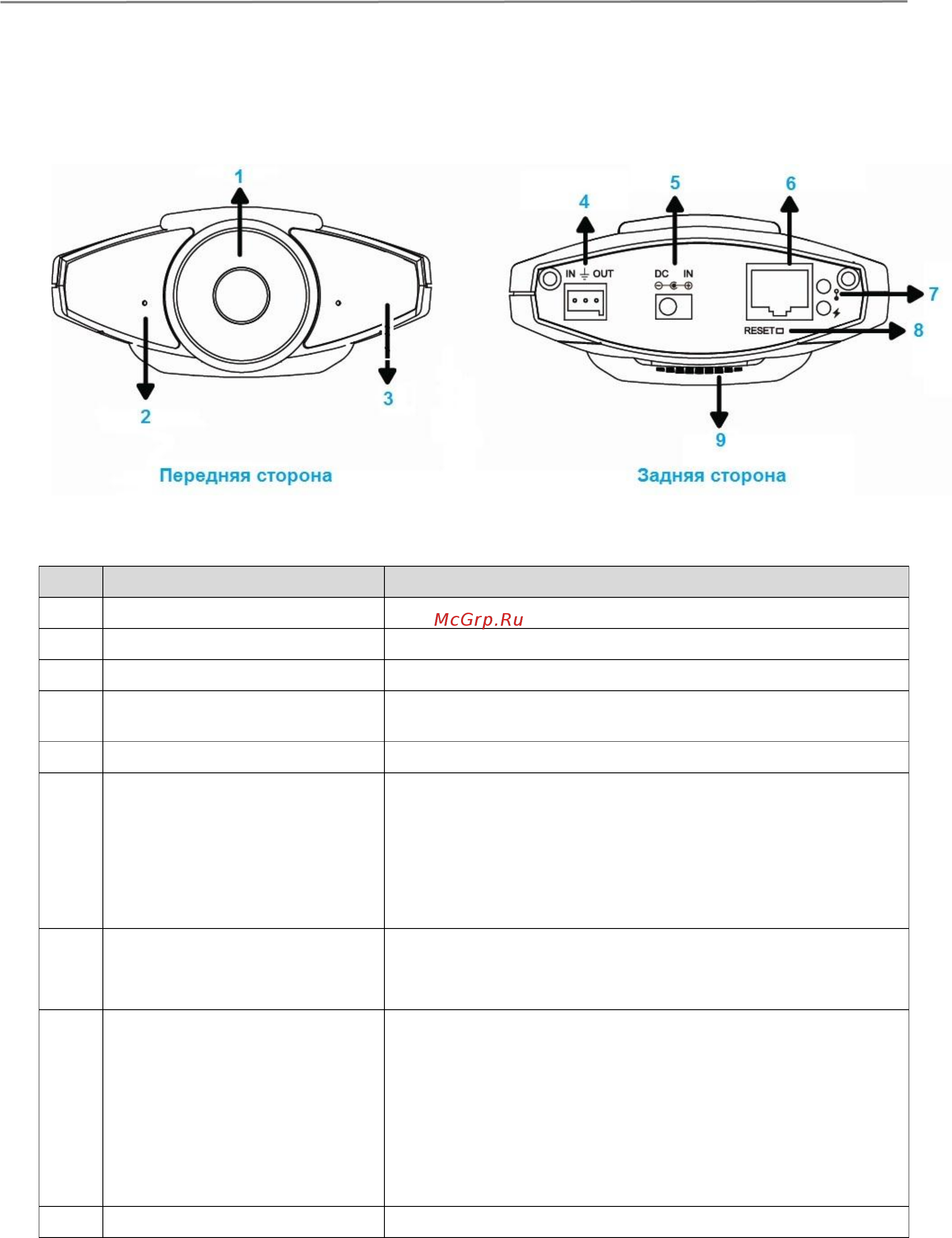

Рис.2.1.1. Описание видеокамеры LTV-ICDM1-B423L-F
№
Пункт
Описание
1
Объектив
2
Микрофон
Для настройки перейдите в меню «Audio».
3
ИК подсветка
Встроенный блок ИК подсветки.
4
Разъем для подключения
тревожного входа / выхода
5
Разъем питания
Разъем для подключения адаптера питания.
6
Сетевой разъем RJ45
Видеокамера LTV-ICDM1-B423L-F подключается к сети
посредством стандартного сетевого кабеля с разъемом
RJ45. При подключении видеокамера автоматически
определяет скорость в сегменте локальной сети: 10BASE-
T/100BASE-TX Ethernet. Так же видеокамера поддерживает
питание по технологии PoE
7
Светодиоды
Для получения подробной информации о значении
индикации светодиодов обратитесь к таблице «Индикация
состояния» ниже.
8
Клавиша Reset
Данная клавиша предназначена для сброса видеокамеры
на заводские настройки:
1. Включите видеокамеру;
2. Нажмите и удерживайте клавишу Reset, для сброса
настроек видеокамеры на заводские установки;
3. Не выключайте питание в процессе сброса на
заводские настройки.
9
Динамик
