Инструкция по быстрому запуску TVI-видеокамеры LTV CTM-910 41

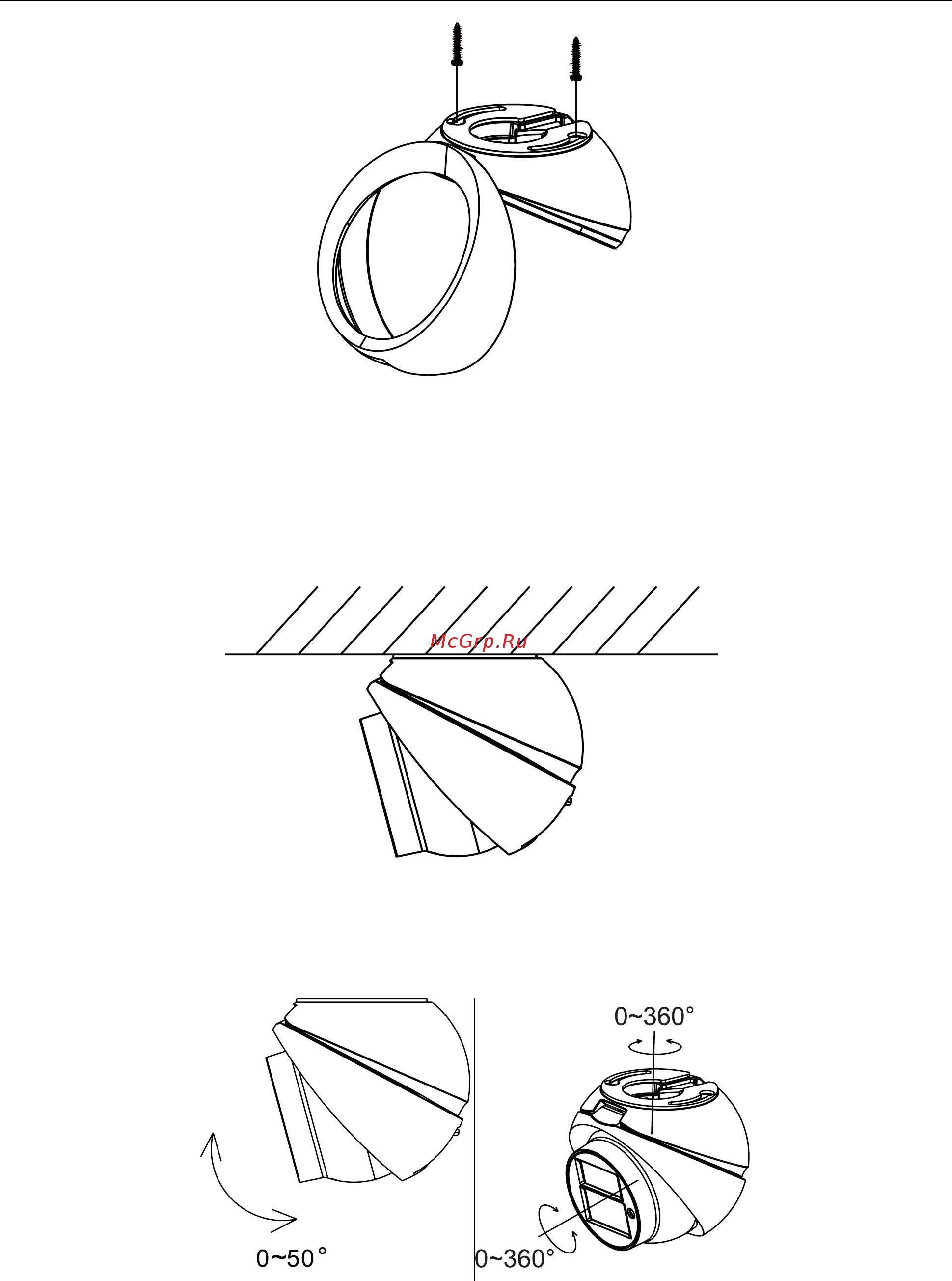

Рис. 2.5. Затяните шурупы

8. Вставьте модуль видеокамеры и поверните регулировочный винт на 2-3

оборота шестигранным ключом, чтобы надежно модуль не выпал при

регулировке.

9. Отрегулируйте положение модуля и плотно затяните регулировочный винт.

Рис. 2.6. Зафиксируйте видеокамеру

10. Отрегулируйте положение видеокамеры, как показано на Рис. 2.7, чтобы

получить нужный угол поля зрения.

Рис. 2.7. Регулировка в трех плоскостях
