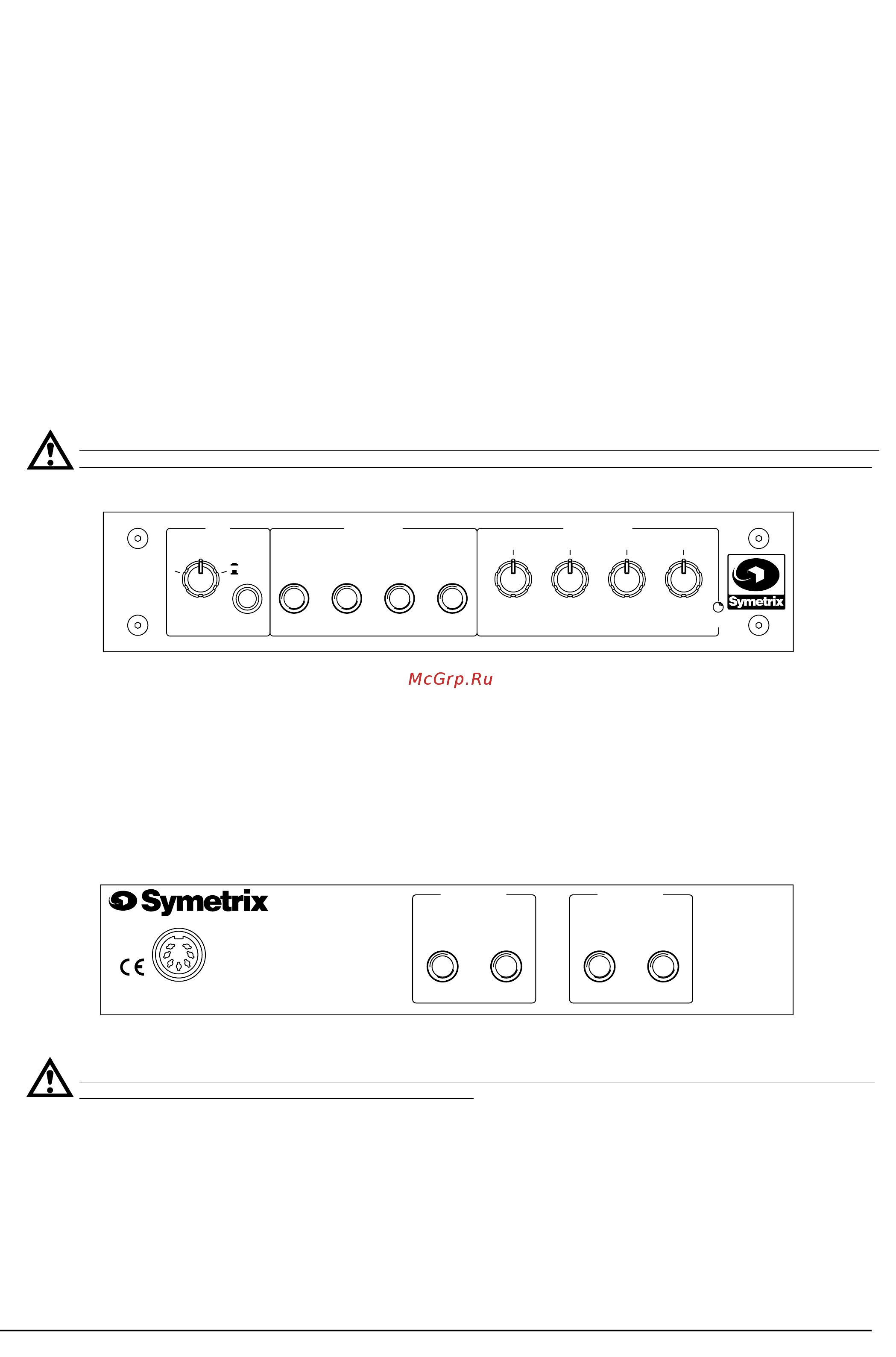

Symetrix 304 [2/4] Быстрое подключение
![Symetrix 304 [2/4] Быстрое подключение](/views2/1260147/page2/bg2.png)
Содержание
- Symetrix 304 руководство пользователя 1
- Меры безопасности 1
- О symetrix 1
- Общие сведения 1
- Содержание 1
- Быстрое подключение 2
- Включение 2
- Коммутация 2
- О symetrix 2
- Применение 2
- Тыльная сторона 2
- Фронтальная сторона 2
- Блок схема 3
- Максимально допустимая нагрузка усилителя 3
- Усиление симметричного линейного сигнала 3
- Уте пх 304 руководство пользователя 3 3
- Эксплуатация 3
- Symetrix 304 руководство пользователя 4
- Возможные неисправности и способы их устранения 4
- Гарантийное обслуживание 4
- Сертификация 4
- Технические характеристики 4
Похожие устройства
- Symetrix 528EE Инструкция по эксплуатации
- Nsi MC 7516 Инструкция по эксплуатации
- Nsi MC 7524 Инструкция по эксплуатации
- Nsi MC 7532 Инструкция по эксплуатации
- Nsi MLC 128 R Инструкция по эксплуатации
- Nsi MLC 16 Инструкция по эксплуатации
- Mesa Boogie Dual Rectifier Road King Инструкция по эксплуатации
- Mesa Boogie DUAL RECTIFIER SOLO HEAD Инструкция по эксплуатации
- Mesa Boogie mark 4 Инструкция по эксплуатации
- Mesa Boogie triaxis Инструкция по эксплуатации
- Denn DBS111 Инструкция по эксплуатации
- Denn DBS112 Инструкция по эксплуатации
- Denn DBS121 Инструкция по эксплуатации
- Denn DBS131 Инструкция по эксплуатации
- Denn DBS141 Инструкция по эксплуатации
- Denn DBS211 Инструкция по эксплуатации
- Denn DBS221 Инструкция по эксплуатации
- Denn DAC111 Инструкция по эксплуатации
- Denn DAC211 Инструкция по эксплуатации
- Denn DAC311 Инструкция по эксплуатации
Применение Некоторые области применения усилителя Symetrix 304 Увеличение количества выходов на наушники в проджект студиях для расширения возможностей мониторинга Увеличение количества выходов на гостевые наушники в студиях радиовещания при ограниченных возможностях микшерной консоли Создание индивидуальных выходов на наушники для каждого посадочного места в больших аудиториях для полноценного вос приятия речи оратора или другого транслируемого материала Быстрое подключение Коммутация 1 Подключите разъем DIN сетевого адаптера PS ЗЕ к усилителю Symetrix 304 2 Подключите сетевой адаптер PS ЗЕ к сети питания с соответствующим напряжением 3 Подключите источник симметричного или несимметричного сигнала к входу усилителя Symetrix 304 4 Подключите головные телефоны необязательно одной модели с сопротивлением от 8 Ом до 2 кОм и более к выходам усилите ля Symetrix 304 Оптимальное сопротивление нагрузки составляет 60 Ом Включение 1 Установите индивидуальные регуляторы LEVEL 1 4 в минимальное положение до упора против часовой стрелки а общий регулятор громкости LEVEL в центральное положение 12 часов 2 Установите переключатель MODE в необходимое положение MONO или STEREO 3 Включите источник сигнала и установите индивидуальными регуляторами LEVEL 1 4 необходимый уровень громкости А Внимание Усилитель Symetrix 304 развивает громкость способную привести к повреждению слуха В целях безо пасности устанавливайте минимальный уровень SPL достаточный для качественного прослушивания материала Фронтальная сторона Регулятор INPUT LEVEL предназначен для установки уровня входного сигнала В минимальном положении регулятора до упора против часовой стрелки сигнал отсутствует Максимальное положение до упора почасовой стрелке соответствует усилению25 дБ Переключатель MONO STEREO предназначен для выбора стерео или монорежима работы усилителя В монорежиме на выхо ды усилителя поступает суммированный входной сигнал левого и правого каналов Разъемы OUTPUT 1 4 1 4 TRS предназначены для подключения стереофонических головных телефонов с минимальным сопротивлением 8 Ом смотри таблицу далее Регуляторы HEADPHONE L EVEL 1 4 предназначены для установки уровня сигнала на соответствующих им выходных разъе мах OUTPUT 1 4 Индикатор PWR горит при включении питания усилителя Symetrix 304 Тыльная сторона О Symetrix MXiJftlUÌÙEr ЗЛ ПЧ НС KiMVOX VALSA POWER ЫРит III CONNECT ТО SYMETRIX PS 3 iHEPrajLCTcaffatcNouaRSER xciaEPAPTS рдея m ш E j гарзпетч ite IYWAWD VASIH стан FJWPEZ КИЛЕ И Р АЯЛ OH A IH КОМОВ CUUJRT Разъем POWER INPUT 7 контактный DIN предназначен для подключения сетевого адаптера Symetrix PS 3E 230 В А Внимаше1Левед_включеще1уьадаш ра 523 или 5 3Е в етъ беди1есь_в гом 2гго ш1ря кение_ичастотасети соответствуют требованиям используемого адаптера Разъем THRU А 1 4 TRS служит для подключения дополнительных усилителей Symetrix 304 или другого оборудования Дан ный разъем имеет параллельное соединение с входным разъемом INPUT А Разъем THRU В 1 4 TRS служит для подключения дополнительных усилителей Symetrix 304 или другого оборудования Дан ный разъем имеет параллельное соединение с входным разъемом INPUT В Разъем INPUT А 1 4 TRS предназначен для подключения симметричных или несимметричных входных сигналов линейного уровня левого канала Распайка наконечник кольцо и экран земля Разъем INPUT В 1 4 TRS предназначен для подключения симметричных или несимметричных входных сигналов линейного уровня первого канала Распайка наконечник кольцо и экран земля 2 Symetrix 304 Руководство пользователя
