2 Инсталляция / установка

Требования по питанию

Серия МС 75 для правильной работы требует наличия источника 120 / 240 Вольт Перемен-

ного тока (1 Ампер).

Выбор напряжения источника питания: Пульт содержит источник питания, предназначен-

ный для работы на переменном токе с номинальным напряжением 120 Вольт или 240

Вольт, 50 / 60 Гц. Выбранное напряжение показывается в окошке на входном разъеме

пульта на задней части пульта. ДЛя изменения выбора (1) удалите кабель питания, (2)

установите отвертку в открытый слот удалением кабеля и вытяните блок предохранителей,

(3) выдвинете печатную плату из блока предохранителей и переверните ее, и (4) переуста-

новите блок предохранителей, стрелкой вверх. ВНИМАНИЕ! Обратите внимание, что выб-

ранное номинальное входное напряжение показываемое в окошке входного разъема

пульта, совместимо с номинальным напряжением возможного питания.

Подключение источника питания: Заводская установка питания пульта сделана на 120

Вольт с кабелем питания с вилкой NEMA 5-15P. При использовании пульта в других странах,

пользователю необходимо использовать вилку типа NEMA 5-15P или лучший шнур питания

с вилкой предназначенной для возможности работы с током не менее 0. 8 А и с номиналь-

ным напряжением , используемым в данной стране. Соединительный разъем консоли

представляет из себя разъем типа IEC 320, спецификации С13, с параметрами 10 А, 250

Вольт.

Стандартная поставка пультов серии МС 75 включает два типа выходных разъемов димме-

ров, (Microplex (3 -х пиновый разъем XLR ) и изолированный DMX 512 (5 пиновый разъем

XLR ). Дополнительные выходы диммера включают аналоговый 0-10 V (37 пиновый разъем)

или АМХ-192 (4-х пиновый разъем).

Подключение МС 75 к системе уменьшения силы света NSI очень простое. Вам необходимо

только подключить одиночный 3-х проводный аудио кабель (стандартный 3-х пиновый

разъем XLR) или эквивалентный экранированный кабель к выходному гнезду Micro-plex на

задней панели пульта. Другой конец кабеля подключается к первому блоку диммера NSI,

другой 3-проводный кабель используется для подключения первого блока диммер ко

второму блоку диммера. Дополнительные блоки диммера NSI могут быть подключены таким

же образом.

ПРИМЕЧАНИЕ: Для связи между пульто м и диммерами рекомендуется использование

как минимум 20ga высококачественного экранированного кабеля для защиты интерфе-

ренции и мигания диммеров от шумов. Такой жесткий режим кабеля требуется при его

длине свыше 30 метров

DMX 512 является цифровым сигналом, который обеспечивает наивысшую скорость, точ-

ность и устойчивость к шумам. Правила для подключения DMX 512 более строгие:

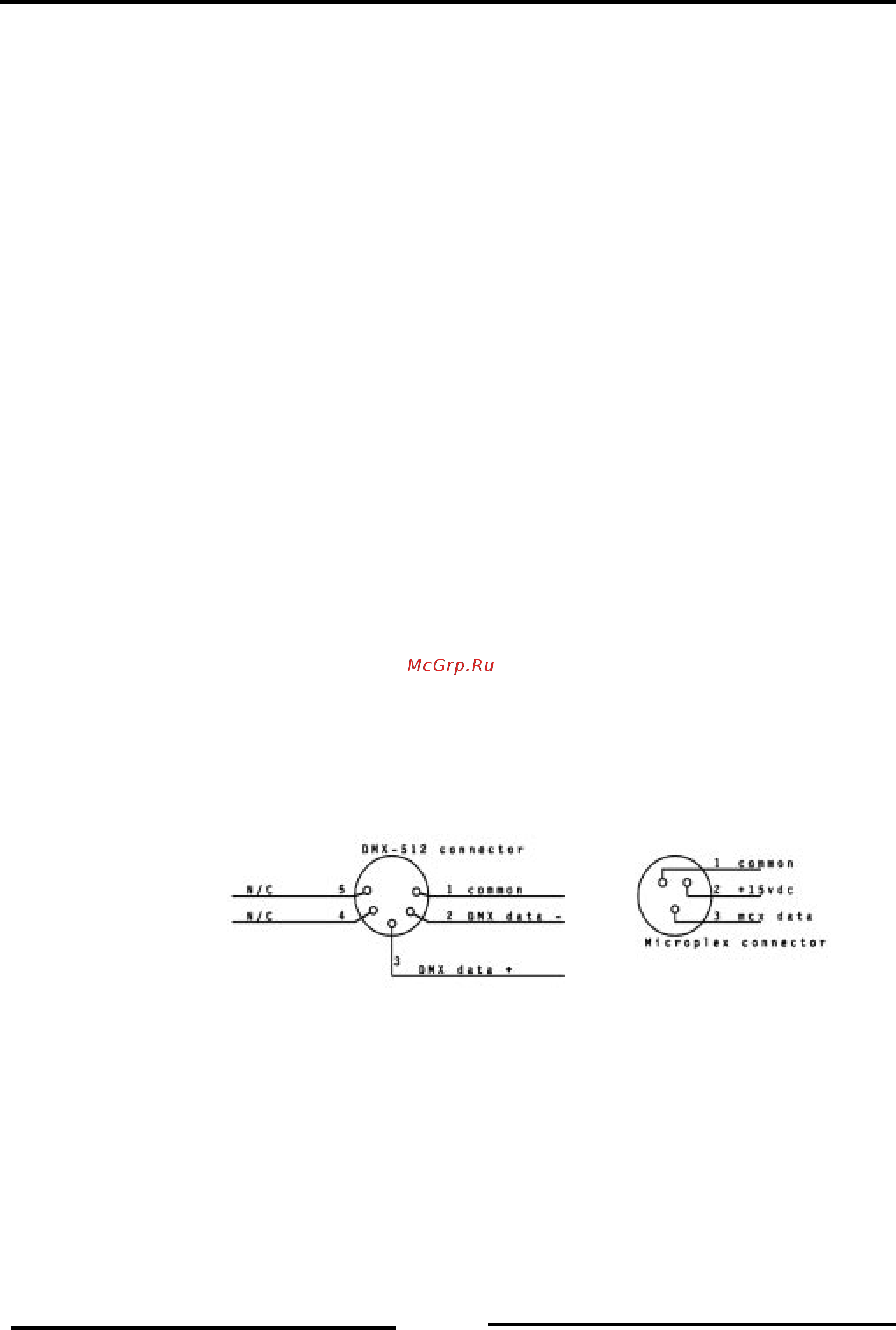

Рисунок. 1 Выходные разъемы диммера

• Используйте кабель, который имеет совместимость как RS-485 или RS-422 (1 или 2 витая

пара с экраном) и используйте наибольший номер (22 - 18 номер наиболее пригоден для

длины более 300 метров).

• Выполняйте только последовательное подключение кабеля и подключите к концу кабеля

сопротивление 120 Ом. (Для более правильного подключения обращайтесь к руководству

диммера).
