Информацию о мерах безопасности для предотвращения падения колонок см. на стр. 58.
Во избежание повреждения устройства или появления царапин на нем выполняйте сборку на мягкой ткани,
расстеленной на полу.

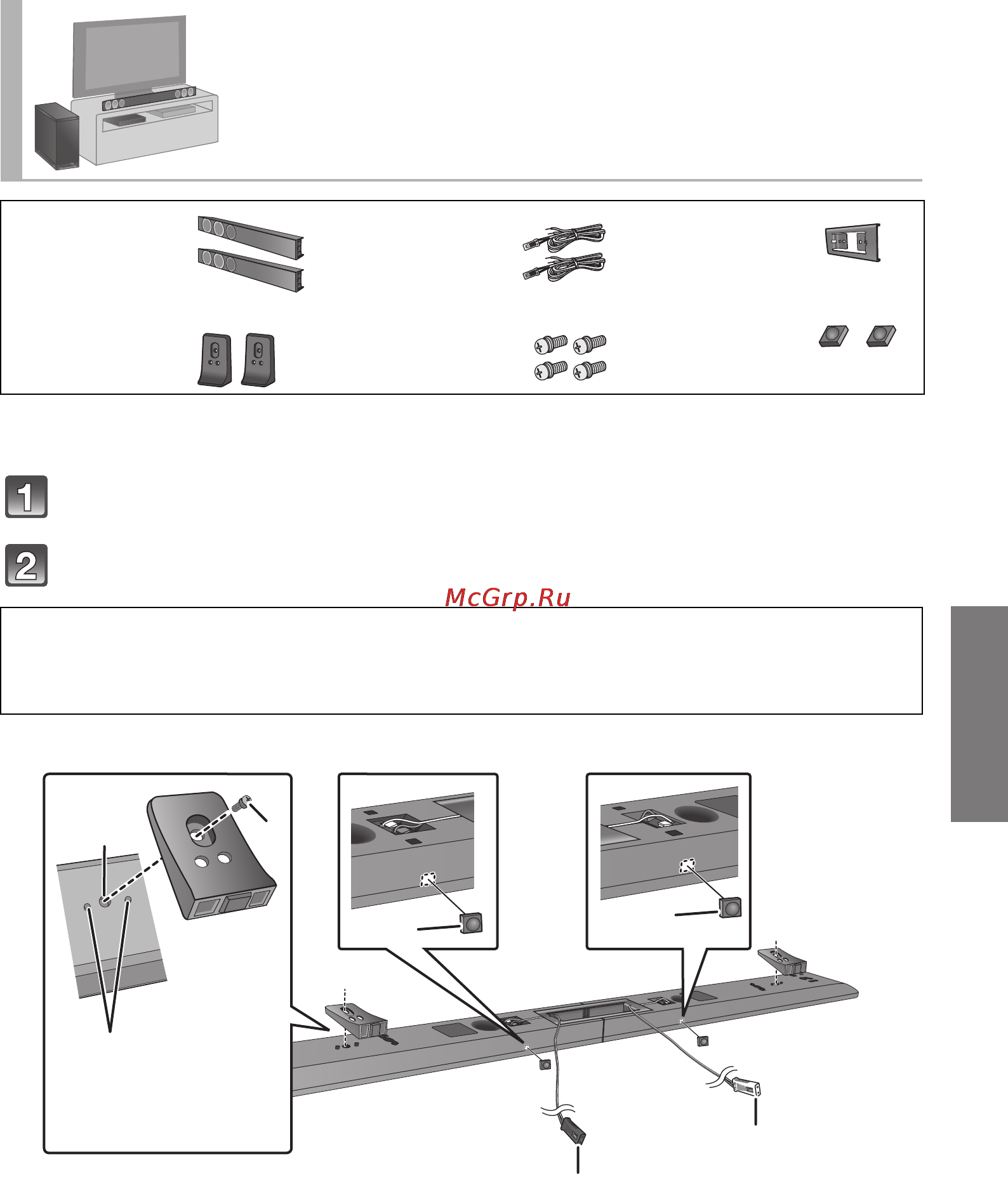

Выполните сборку колонок, следуя указаниям шагов 1 и 2 раздела
Размещение колонок горизонтально” (> 49, 50).
Прикрепите опорные ножки и ножки колонок.
Опасность проглатывания. Храните винты в недоступном для детей месте.
Размещение колонок с помощью опорных
ножек и ножек колонок
2 колонки 2 кабеля для
подключения
колонок
Белый: левый
Красный: правый
1 металлический
кронштейн
2 опорные ножки 4 Винты 2 ножки колонок
Красный разъем:
обращенная лицевой стороной вниз колонка, подключенная к кабелю с красным
разъемом, должна размещаться с левой стороны.
Белый разъем:
обращенная лицевой стороной вниз колонка, подключенная к кабелю с белым
разъемом, должна размещаться с правой стороны.
A Шуруп (входит в комплект)
Надежно затяните винт.
B Отверстие для винта
C Ножка колонки (входит в комплект)
D Разъем правой колонки
E Разъем левой колонки
Совместите
выступающие части на
колонке с опорной
ножкой.
Красный
Белый
