Руководство по эксплуатации
14

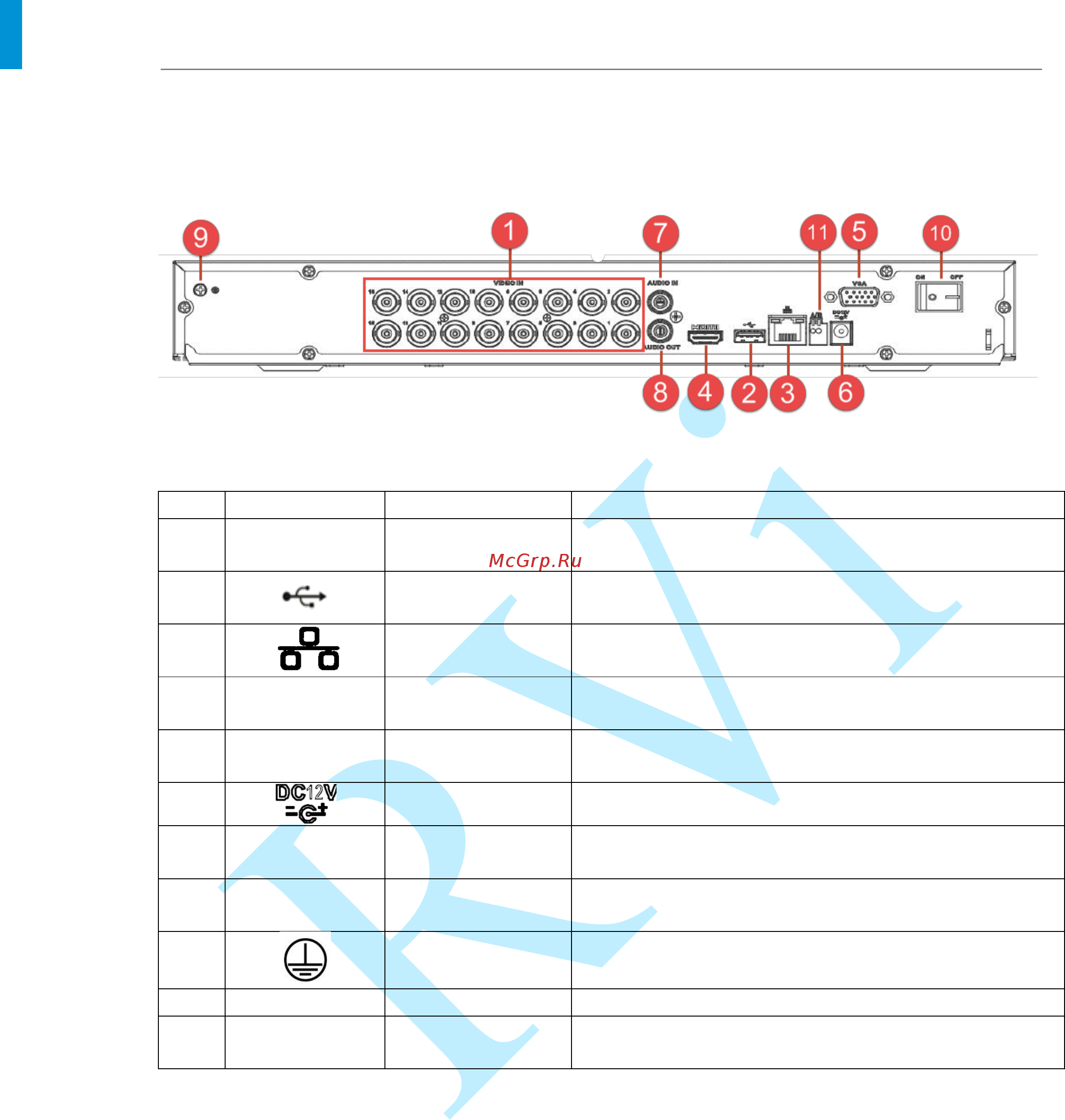

Описание разъемов задней панели регистратора RVi-HDR16LB-M
приведено на рисунке 3.2.2 и в таблице 3.2.2.
Внимание: компоновка и наличие дополнительных разъемов могут
быть изменены в зависимости от модификации устройства.
Рисунок 3.2.2
№
Символ
Наименование
Описание
1
VIDEO IN
Видео вход
Подключение камер видеонаблюдения (разъем
BNC)
2
USB
Разъем для подключения переносных
накопителей и мыши
3
Сетевой порт
Разъем для подключения регистратора к сети
(10Base-T/100Base-TX)
4
HDMI
Видеовыход
Разъем для подключения монитора c
интерфейсом HDMI
5
VGA
Видеовыход
Разъем для подключения монитора c
интерфейсом VGA
6
Питание
Разъем для подключения БП DC12 В
7
AUDIO IN
Аудио вход
Разъем для подключения источника аудио
сигнала (RCA).
8
AUDIO OUT
Аудио выход
Разъем для подключения устройства
воспроизведения аудио сигнала (RCA).
9
Заземление
Зажим для подключения заземляющего
контакта.
10
On/ Off
Кнопка питания
Включение/выключение питания устройства
11
AB
RS-485
Клеммный разъем для подключения поворотных
устройств
Таблица 3.2.2. Описание разъемов задней панели регистратора
RVi-HDR16LB-M
