3.2. Задняя панель

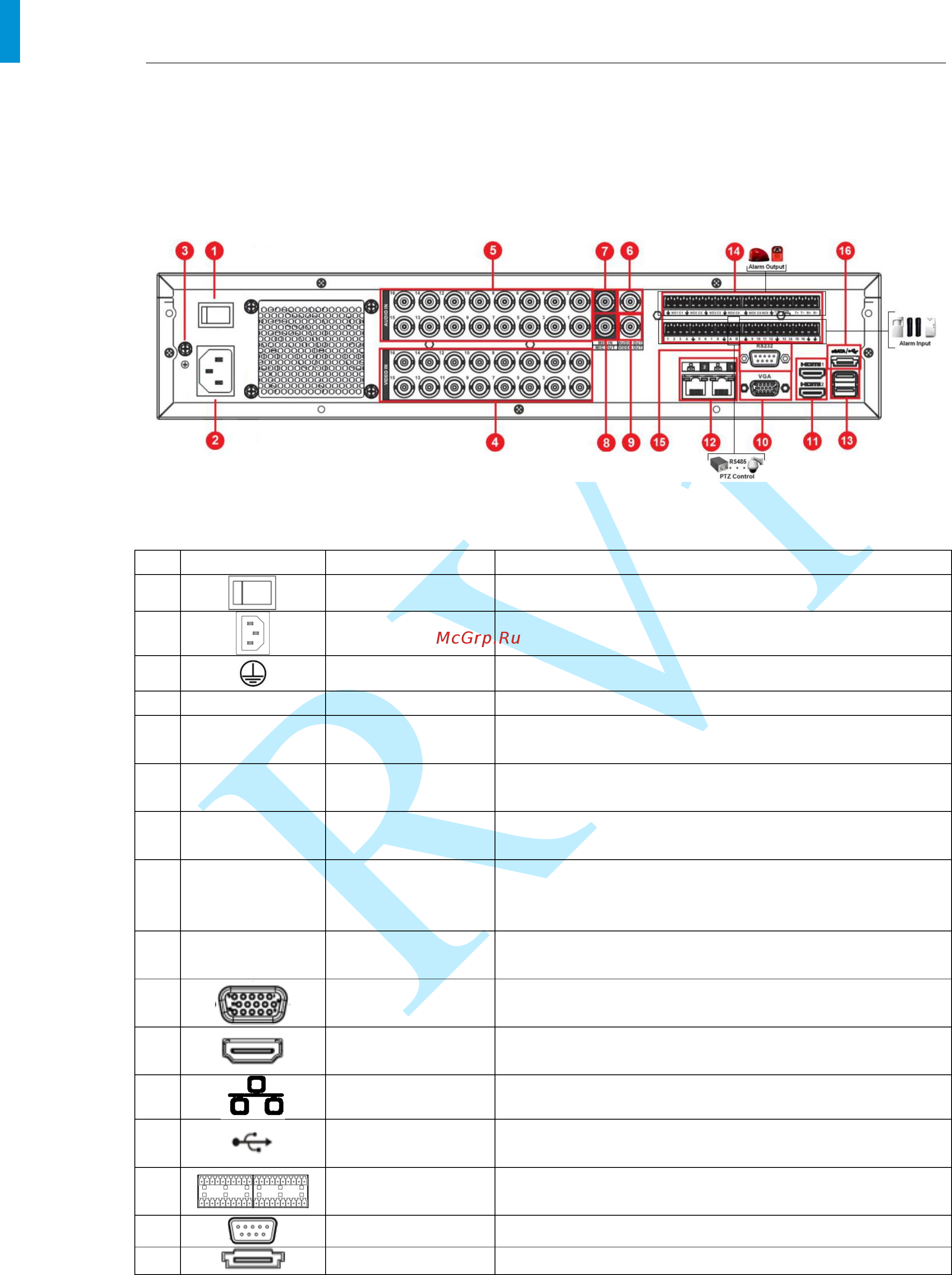

Описание разъемов задней панели регистратора RVi-HR16/64-4K
приведено на рисунке 3.2.1 и в таблице 3.2.1.
Внимание: компоновка и наличие дополнительных разъемов могут
быть изменены в зависимости от модификации устройства.
Рисунок 3.2.1
№
Символ
Наименование
Описание
1
Кнопка питания
Включение/выключение питания устройства
2
Питание
Разъем для подключения БП
3
Заземление
Зажим для подключения заземляющего контакта
4
VIDEO IN
Видео вход
Подключение камер видеонаблюдения (разъем BNC)
5
AUDIO IN
Аудио вход
Разъем для подключения источника аудио
сигнала (BNC)
6
AUDIO OUT
Аудио выход
Разъем для подключения устройства
воспроизведения аудио сигнала (BNC)
7
MIC IN
Аудио вход
Разъем для подключения источника аудио
сигнала для двусторонней связи (BNC)
8
MIC OUT
Аудио выход
Разъем для подключения устройства
воспроизведения аудио сигнала для
двусторонней связи (BNC)
9
VIDEO OUT
Видео выход
Разъем для подключения монитора c
интерфейсом BNC (SPOT-монитор)
10
Видеовыход
Разъем для подключения монитора c
интерфейсом VGA
11
Видеовыход
Разъем для подключения монитора c
интерфейсом HDMI
12
Сетевой порт
Разъем для подключения регистратора к сети
13
USB
Разъем для подключения переносных
накопителей и мыши
14
Тревожные входы
/ выходы + RS 485
Разъём входа/выхода сигнала тревоги. RS 485 -
разъем для подключения поворотных устройств
15
RS 232
Сервисный порт
16
eSATA
eSATA порт для архивации и прямой записи
Таблица 3.2.1. Описание разъемов задней панели регистратора RVi-HR16/64-4K
