4

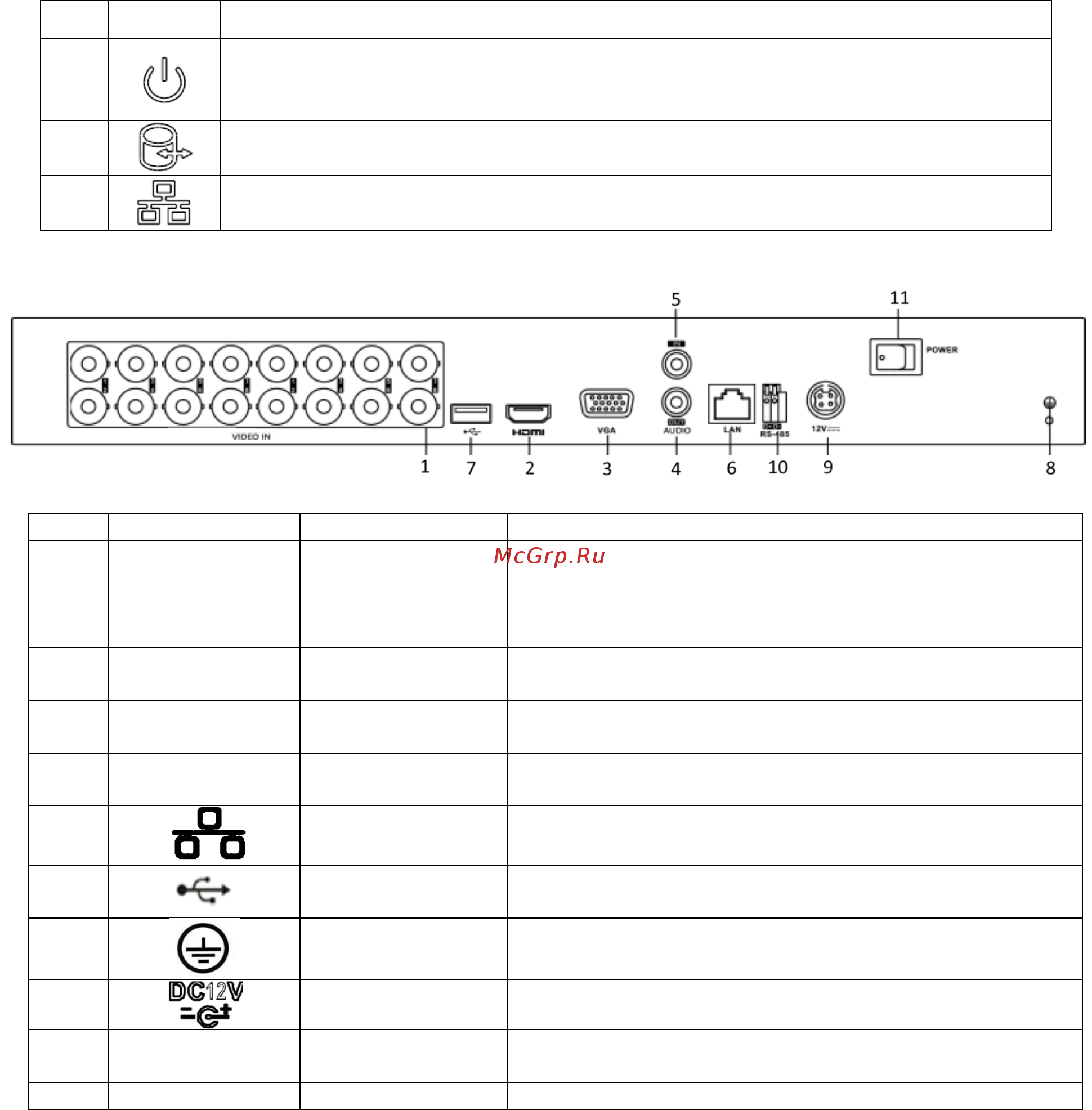

3. ЭЛЕМЕНТЫ КОРПУСА И РАЗЪЕМЫ
На передней панели регистратора расположены индикаторы состояния
Таблица 1
№
Значок
Описание
1
Индикатор красного цвета, загорается при включении регистратора.
2
При обращении к жесткому диску регистратора (чтение/запись)
загорается красный индикатор.
3
Индикатор моргает синим цветом при подключении регистратора к сети
Ethernet.
Описание разъемов задней панели регистраторов приведены в таблице 2.
Таблица 2
№
Символ
Наименование
Описание
1
VIDEO IN
Видео вход
Подключение камер видеонаблюдения (разъем
BNC)
2
HDMI
Видеовыход
Разъем для подключения монитора c
интерфейсом HDMI
3
VGA
Видеовыход
Разъем для подключения монитора c
интерфейсом VGA
4
AUDIO OUT
Аудио выход
Разъем для подключения устройства
воспроизведения аудио сигнала (RCA).
5
AUDIO IN
Аудио вход
Разъем для подключения источника аудио
сигнала (RCA).
6
Сетевой порт
Разъем для подключения регистратора к сети
(10Base-T/100Base-TX)
7
USB
Разъем для подключения переносных
накопителей и мыши
8
Заземление
Клемма для заземления
9
Питание
Разъем для подключения БП DC12 В
10
RS-485
Коммутационн
ый порт RS485
Порт для подключения поворотных камер и
платформ.
11
POWER
Питание
Кнопка включения/выключения питания
