3. ЭЛЕМЕНТЫ КОРПУСА И РАЗЪЕМЫ

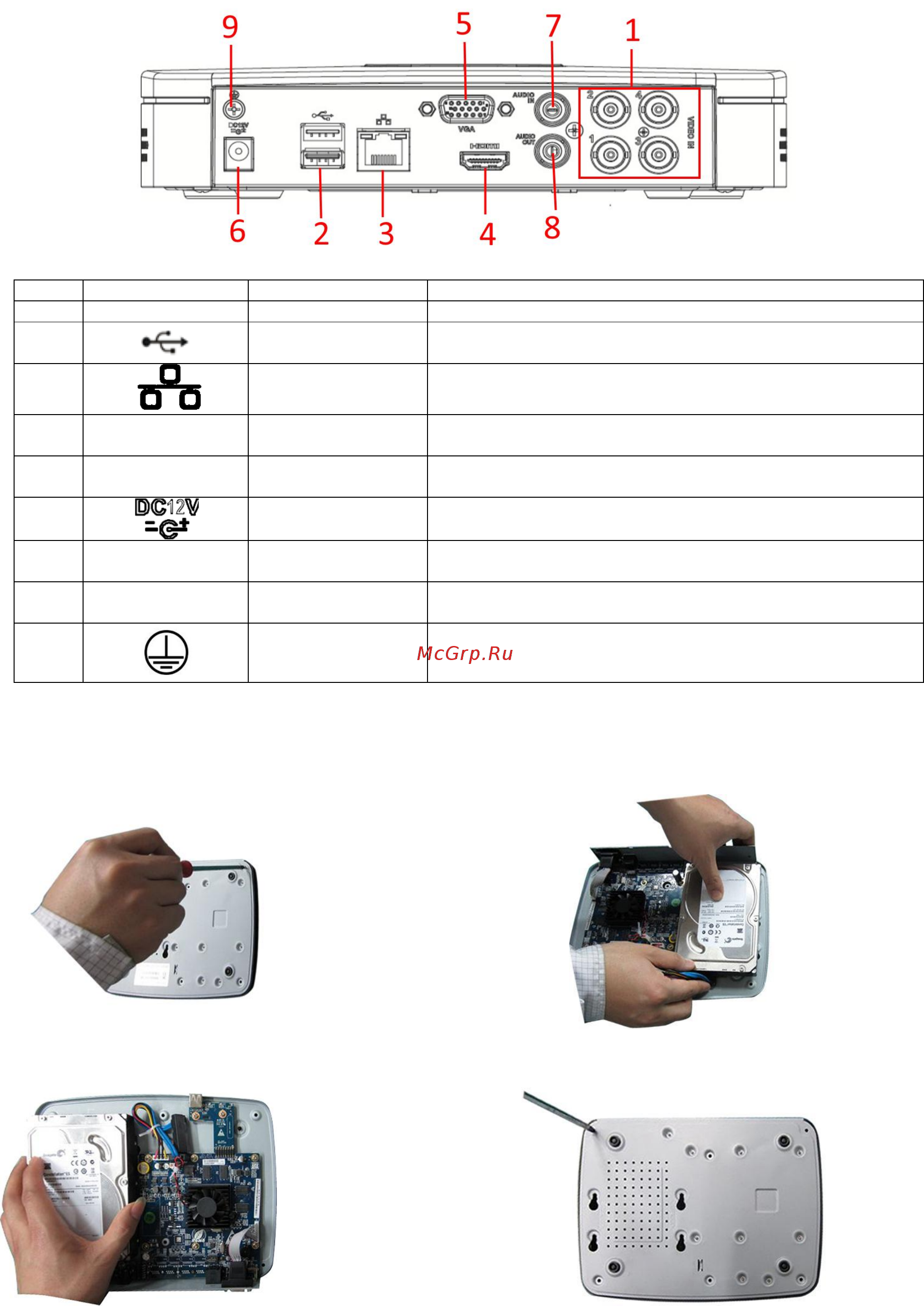

Описание разъемов задней панели регистраторов приведены на рисунке.
Внимание: компоновка и наличие дополнительных разъемов может ибыть изменена в
зависимости от модификации устройства.
Таблица 2
№
Символ
Наименование
Описание
1
VIDEO IN
Видео вход
Подключение камер видеонаблюдения (разъем BNC)
2
USB
Разъем для подключения переносных накопителей и
мыши
3
Сетевой порт
Разъем для подключения регистратора к сети
(10Base-T/100Base-TX)
4
HDMI
Видеовыход
Разъем для подключения монитора c интерфейсом
HDMI
5
VGA
Видеовыход
Разъем для подключения монитора c интерфейсом
VGA
6
Питание
Разъем для подключения БП DC12 В
7
AUDIO IN
Аудио вход
Разъем для подключения источника аудио сигнала
(RCA).
8
AUDIO OUT
Аудио выход
Разъем для подключения устройства
воспроизведения аудио сигнала (RCA).
9
Заземление
Зажим для подключения заземляющего контакта.
3. УСТАНОВКА HDD
SATA шлейфы и винты крепления HDD поставляются в комплекте.
Пошаговая инструкция по установке HDD.
Открутите винты крепления крышки Подключите SATA кабель и кабель питания.
на нижней и задней части корпуса.
Прикрутите HDD к основанию регистратора и установите на место верхнюю крышку.
