20

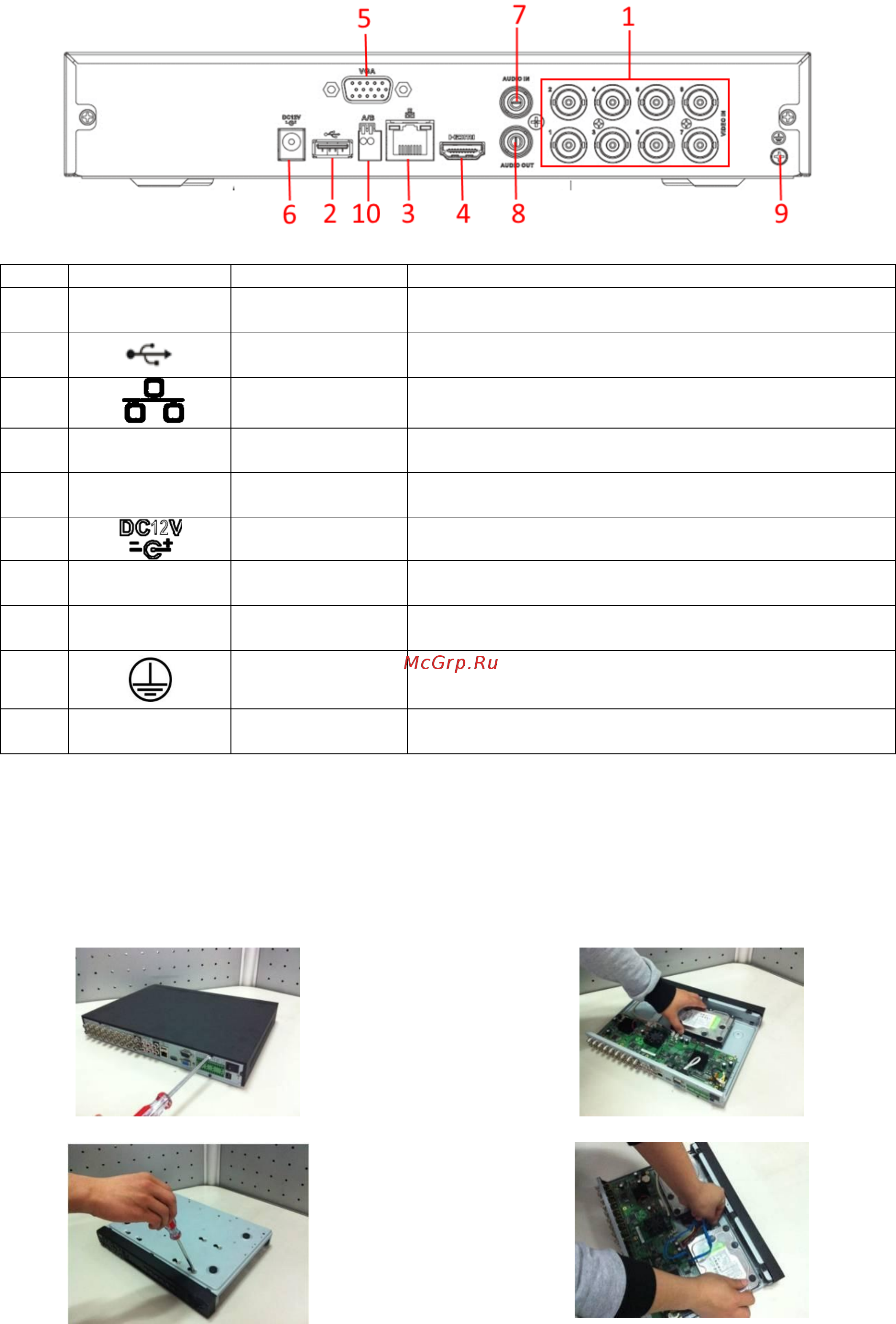

3. ТҰРҚЫНЫҢ ЭЛЕМЕНТТЕРI ЖӘНЕ АҒЫТПАЛАР
Тiркеушiлерiнiң артқы панелiнiң ағытпаларының әкелiнген суретiндегi сипаттама
Кесте 2
№
Символ
Наименование
Описание
1
VIDEO IN
Видео вход
Подключение камер видеонаблюдения (разъем
BNC)
2
USB
Разъем для подключения переносных
накопителей и мыши
3
Сетевой порт
Разъем для подключения регистратора к сети
(10Base-T/100Base-TX)
4
HDMI
Видеовыход
Разъем для подключения монитора c
интерфейсом HDMI
5
VGA
Видеовыход
Разъем для подключения монитора c
интерфейсом VGA
6
Питание
Разъем для подключения БП DC12 В
7
AUDIO IN
Аудио вход
Разъем для подключения источника аудио
сигнала (RCA).
8
AUDIO OUT
Аудио выход
Разъем для подключения устройства
воспроизведения аудио сигнала (RCA).
9
жер
Жер Контактіні қосу үшін бекітіңіз.
10
AB
RS-485
Бұрылатын құрылғыларды қосу үшiн ағытпа
Клеймными
3. HDD ҚОНДЫРУ
SATA шлейфтері мен HDD бекіту бұрандалары жинақта жеткізіледі.
HDD орнату жөніндегі қадамдық нұсқаулық.
Қақпағындағы екі бұранданы алыңыз
Жағдайда ішіндегі қатты диск қойыңыз
Тесіктер sootvetvuyuschie арқылы бұрандамен
астыңғы жағындағы қатты диск бекітіңіз.
SATA және электр кабельдерін жалғаңыз.
шасси төменгі және артқы жағындағы және
тұрғын үй жоғарғы қақпағын жабыңыз.
