RVi RVi-HDR04LA-C [12/24] Элементы корпус і раздымы
![RVi RVi-HDR04LA-C [12/24] Элементы корпус і раздымы](/views2/1261119/page12/bgc.png)
12

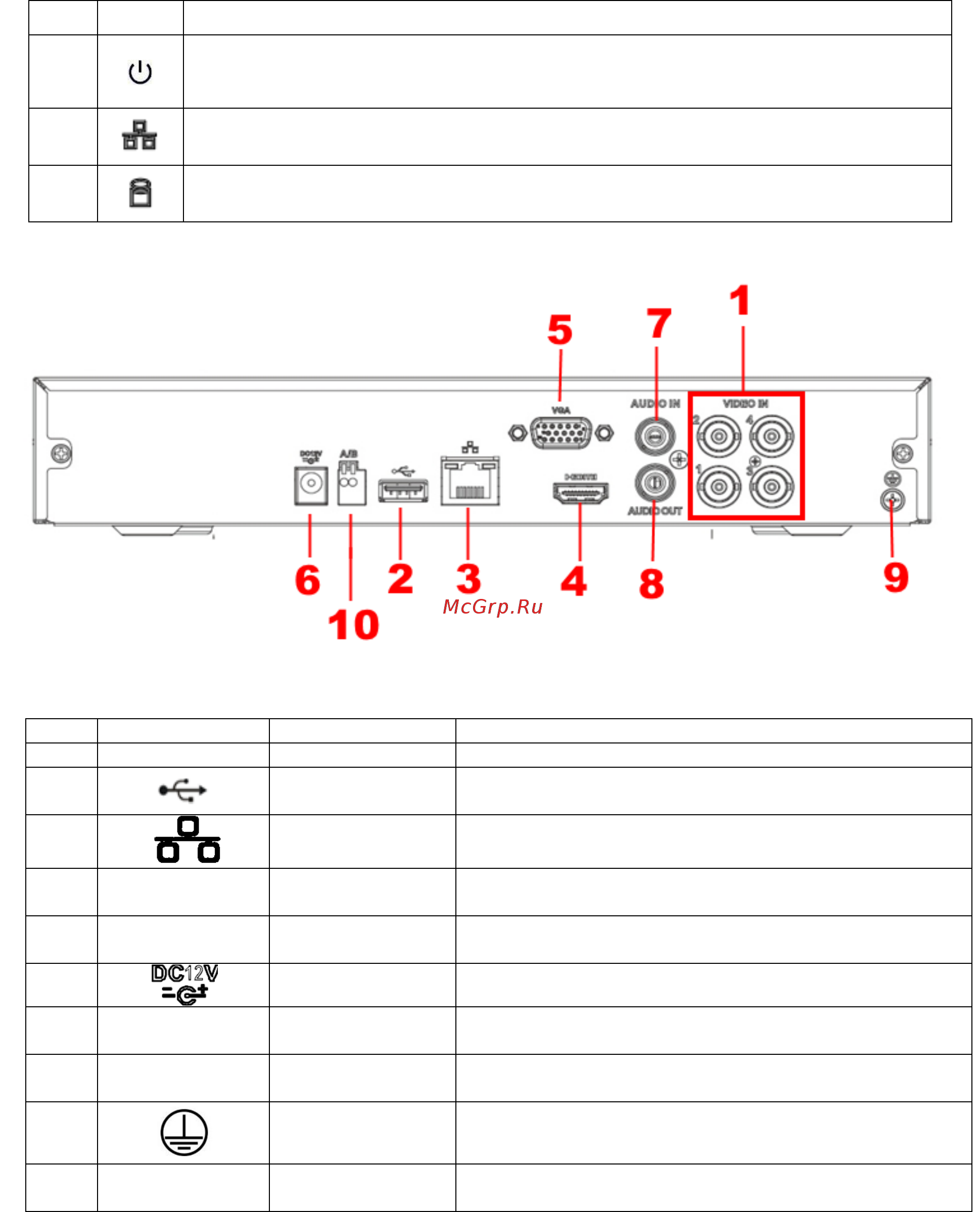

3. ЭЛЕМЕНТЫ КОРПУС І РАЗДЫМЫ
На верхняй панэлі рэгістратара размешчаны індыкатары стану.
Табліца 1
№
Сімвал
Апісанне
1
Індыкатар харчавання рэгістратара.
2
Індыкатар працы сеткі, сігналізуе пра памылкі або адключэнні
Ethernet.
3
Індыкатар працы HDD, сігналізуе пра памылкі ў працы
жорсткага дыска.
Апісанне раздымаў задняй панэлі рэгістратараў прыведзены ў табліцы 2.
Таблица 2
№
Сімвал
Найменне
Апісанне
1
VIDEO IN
Відэа ўваход
Падключэнне камер відэаназірання (раз'ём BNC)
2
USB
Раз'ём для падлучэння пераносных
назапашвальнікаў і мышы
3
Сеткавай порт
Раз'ём для падлучэння рэгістратара да сеткі
(10Base-T / 100Base-TX)
4
HDMI
Відэавыхад
Раз'ём для падлучэння манітора c інтэрфейсам
HDMI
5
VGA
Відэавыхад
Раз'ём для падлучэння манітора c інтэрфейсам
VGA
6
харчаванне
Раз'ём для падлучэння БП DC12 В
7
AUDIO IN
Аўдыё ўваход
Раз'ём для падлучэння крыніцы аўдыё сігналу
(RCA).
8
AUDIO OUT
Аўдыё выхад
Раз'ём для падлучэння прылады прайгравання
аўдыё сігналу (RCA).
9
Зазямленне
Заціск для падлучэння зазямляльнага кантакту.
10
AB
RS-485
Клеймными раз'ём для падлучэння паваротных
прылад
