3. ЭЛЕМЕНТЫ КОРПУСА И РАЗЪЕМЫ

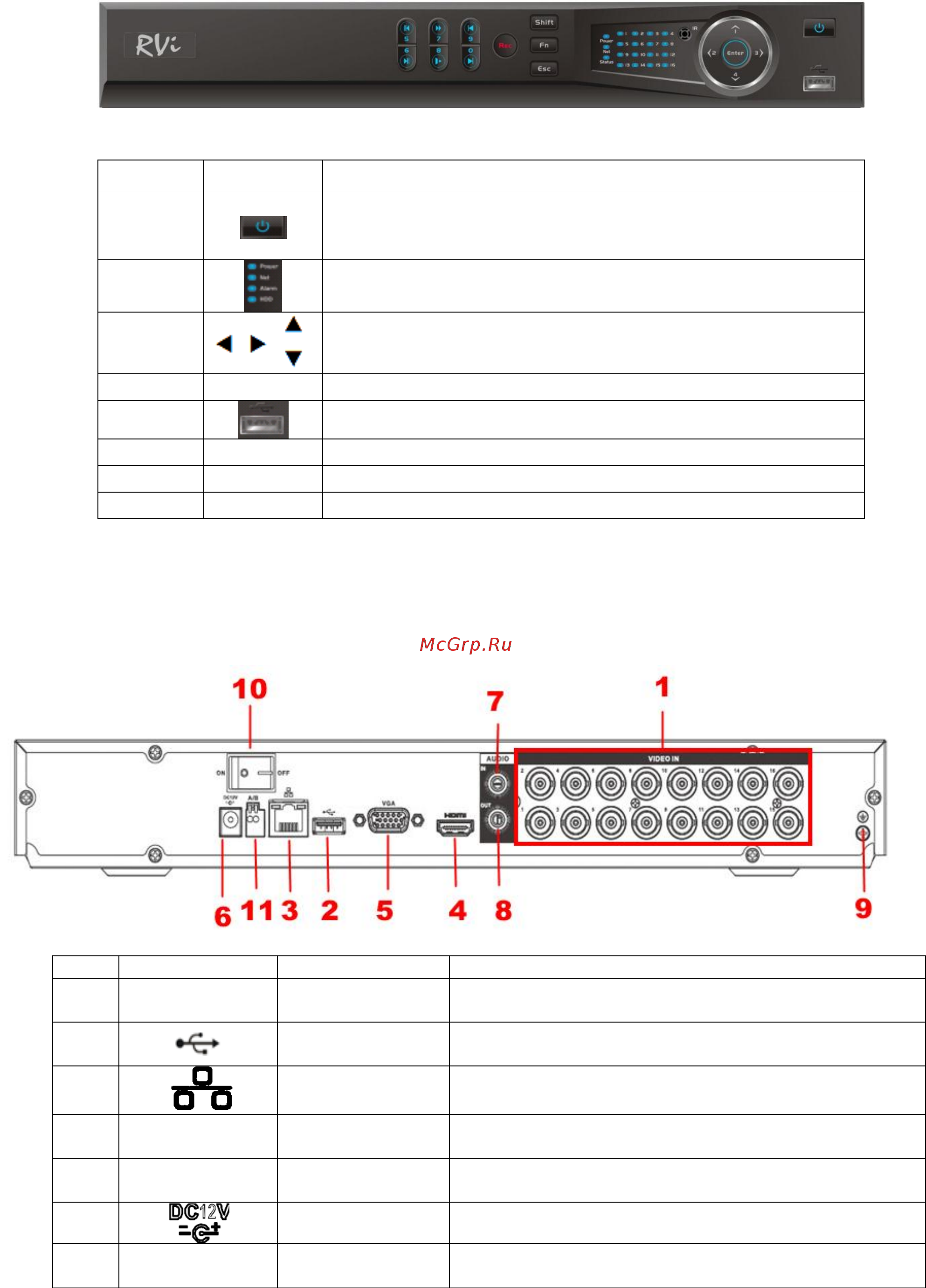

На передней панели регистратора расположены индикаторы состояния
Таблица 1
№
Значок
Описание
1
Кнопка включения регистратора.
2
При обращении к жесткому диску регистратора
(чтение/запись) загорается красный индикатор.
3
Кнопки управления.
4
0-9
Кнопки переключения каналов.
5
USB
6
REC
Старт записи в ручную
7
Fn
Специальные функции
8
ESC
Возврат в предыдущее меню
Описание разъемов задней панели регистраторов приведены на рисунке.
Внимание: компоновка и наличие дополнительных разъемов может ибыть изменена в
зависимости от модификации устройства.
Таблица 2
№
Символ
Наименование
Описание
1
VIDEO IN
Видео вход
Подключение камер видеонаблюдения (разъем
BNC)
2
USB
Разъем для подключения переносных
накопителей и мыши
3
Сетевой порт
Разъем для подключения регистратора к сети
(10Base-T/100Base-TX)
4
HDMI
Видеовыход
Разъем для подключения монитора c
интерфейсом HDMI
5
VGA
Видеовыход
Разъем для подключения монитора c
интерфейсом VGA
6
Питание
Разъем для подключения БП DC12 В
7
AUDIO IN
Аудио вход
Разъем для подключения источника аудио
сигнала (RCA).
