3.2. Задняя панель

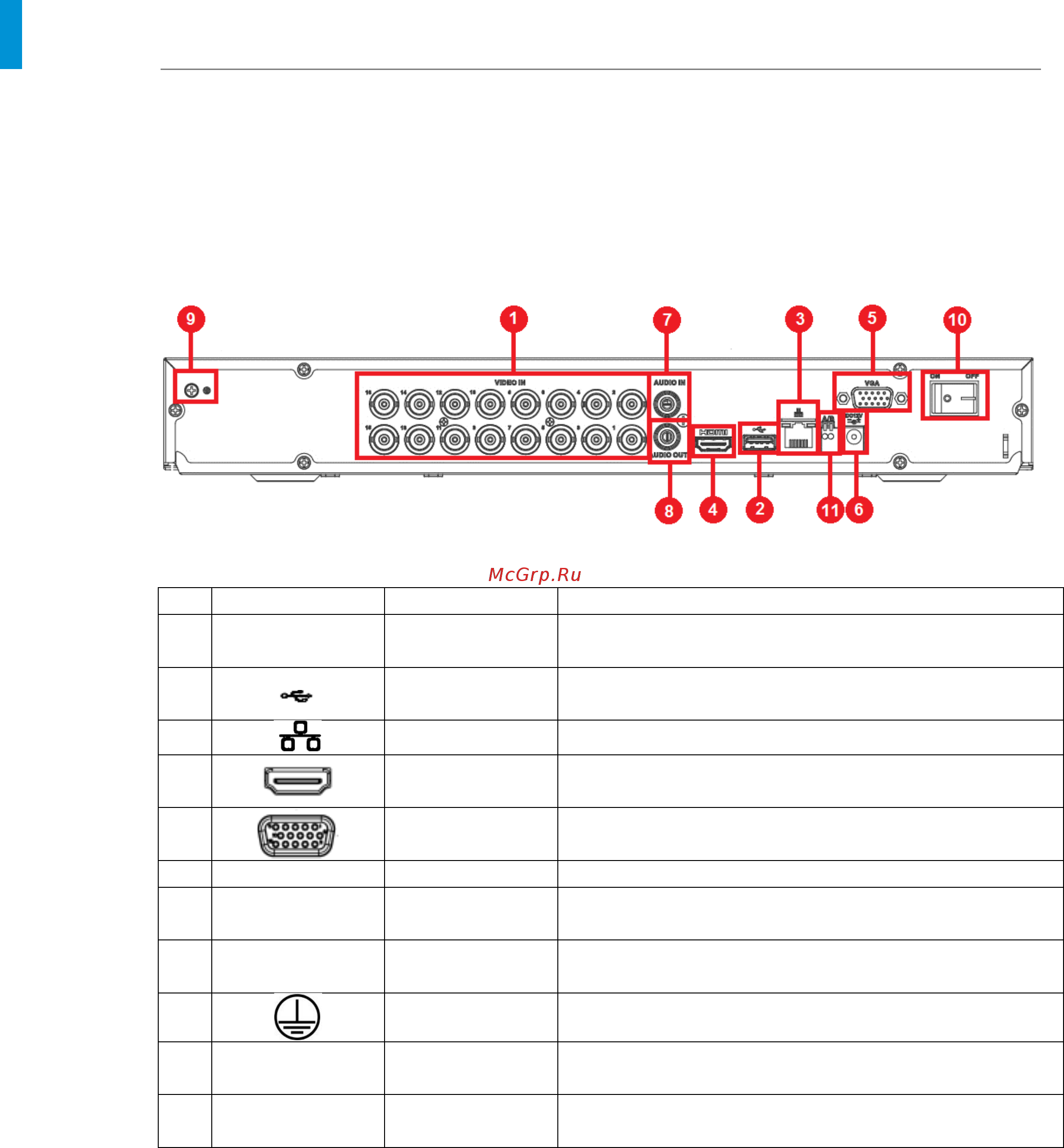

Описание разъемов задней панели регистраторов Rvi-HDR04LA-C V.2,
RVi-HDR08LA-C V.2 и RVi-HDR16LB-C V.2 приведено на рисунке 3.2.1
и в таблице 3.2.1.
Внимание: компоновка и наличие дополнительных разъемов могут
быть изменены в зависимости от модификации устройства.
Рисунок 3.2.1
№
Символ
Наименование
Описание
1
VIDEO IN
Видео вход
Подключение камер видеонаблюдения (разъем
BNC)
2
USB
Разъем для подключения переносных
накопителей и мыши
3
Сетевой порт
Разъем для подключения регистратора к сети
4
Видеовыход
Разъем для подключения монитора c
интерфейсом HDMI
5
Видеовыход
Разъем для подключения монитора c
интерфейсом VGA
6
DC 12V
Питание
Разъем для подключения БП
7
AUDIO IN
Аудио вход
Разъем для подключения источника аудио
сигнала (RCA)
8
AUDIO OUT
Аудио выход
Разъем для подключения устройства
воспроизведения аудио сигнала (RCA)
9
Заземление
Зажим для подключения заземляющего контакта
10
ON / OFF
Кнопка
питания
Включение/выключение питания устройства
11
AB
RS-485
Клеммный разъем для подключения поворотных
устройств
Таблица 3.2.1. Описание разъемов задней панели регистраторов
Rvi-HDR04LA-C V.2, RVi-HDR08LA-C V.2 и RVi-HDR16LB-C V.2
