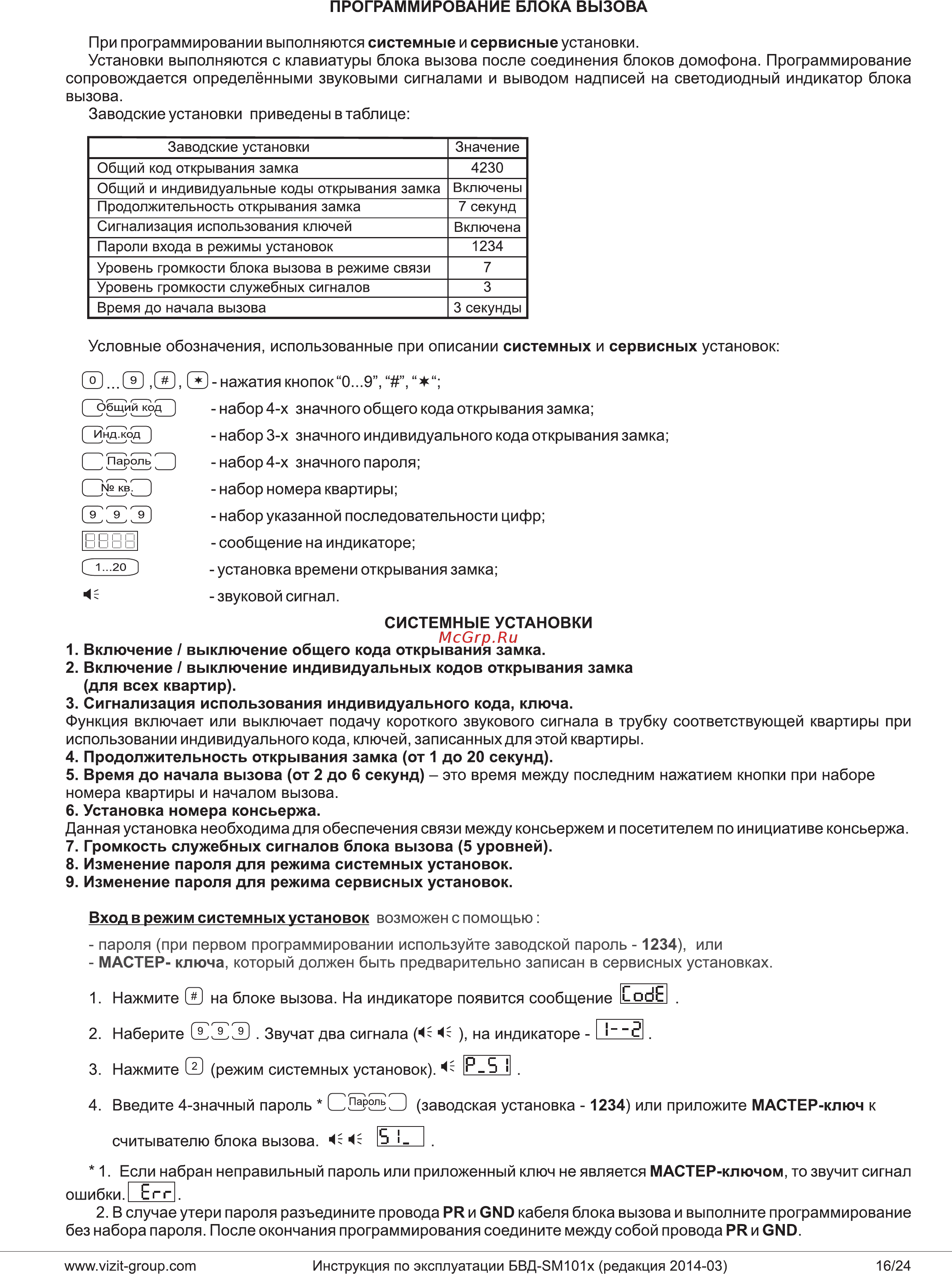

ПРОГРАММИРОВАНИЕ БЛОКА ВЫЗОВА При программировании выполняются системные и сервисные установки Установки выполняются с клавиатуры блока вызова после соединения блоков домофона Программирование сопровождается определёнными звуковыми сигналами и выводом надписей на светодиодный индикатор блока вызова Заводские установки приведены в таблице Заводские установки Значение Общий код открывания замка Общий и индивидуальные коды открывания замка Продолжительность открывания замка Сигнализация использования ключей 4230 Включены 7 секунд Включена 1234 Пароли входа в режимы установок 7 Уровень громкости блока вызова в режиме связи Уровень громкости служебных сигналов Время до начала вызова 3 3 секунды Условные обозначения использованные при описании системных и сервисных установок И 0 нажатия кнопок 0 9 набор 4 х значного общего кода открывания замка инд код набор 3 х значного индивидуального кода открывания замка пароль набор4 х значногопароля набор номера квартиры ЕЕ набор указанной последовательности цифр Elul сообщение на индикаторе С1 2Q J установка времени открывания замка 4S звуковой сигнал СИСТЕМНЫЕ УСТАНОВКИ 1 Включение выключение общего кода открывания замка 2 Включение выключение индивидуальных кодов открывания замка для всех квартир 3 Сигнализация использования индивидуального кода ключа Функция включает или выключает подачу короткого звукового сигнала в трубку соответствующей квартиры при использовании индивидуального кода ключей записанных для этой квартиры 4 Продолжительность открывания замка от 1 до 20 секунд 5 Время до начала вызова от 2 до 6 секунд это время между последним нажатием кнопки при наборе номера квартиры и началом вызова 6 Установка номера консьержа Данная установка необходима для обеспечения связи между консьержем и посетителем по инициативе консьержа 7 Громкость служебных сигналов блока вызова 5 уровней 8 Изменение пароля для режима системных установок 9 Изменение пароля для режима сервисных установок Вход в режим системных установок возможен с помощью пароля при первом программировании используйте заводской пароль 1234 или МАСТЕР ключа который должен быть предварительно записан в сервисных установках 1 Нажмите на блоке вызова На индикаторе появится сообщение Е dE 2 Наберите Е А Звучат два сигнала 4 4 на индикаторе ЦЕНЗ 3 Нажмите Е режим системных установок 4 Р 5 4 Введите 4 значный пароль ЕйвО заводская установка 1234 или приложите МАСТЕР ключ к считывателю блока вызова 4 4 5 1 Если набран неправильный пароль или приложенный ключ не является МАСТЕР ключом то звучит сигнал ошибки Егг 2 В случае утери пароля разъедините провода РИ и СМО кабеля блока вызова и выполните программирование без набора пароля После окончания программирования соедините между собой провода РИ и СЫО www vizit group com Инструкция по эксплуатации БВД SMIOIx редакция 2014 03 16 24
