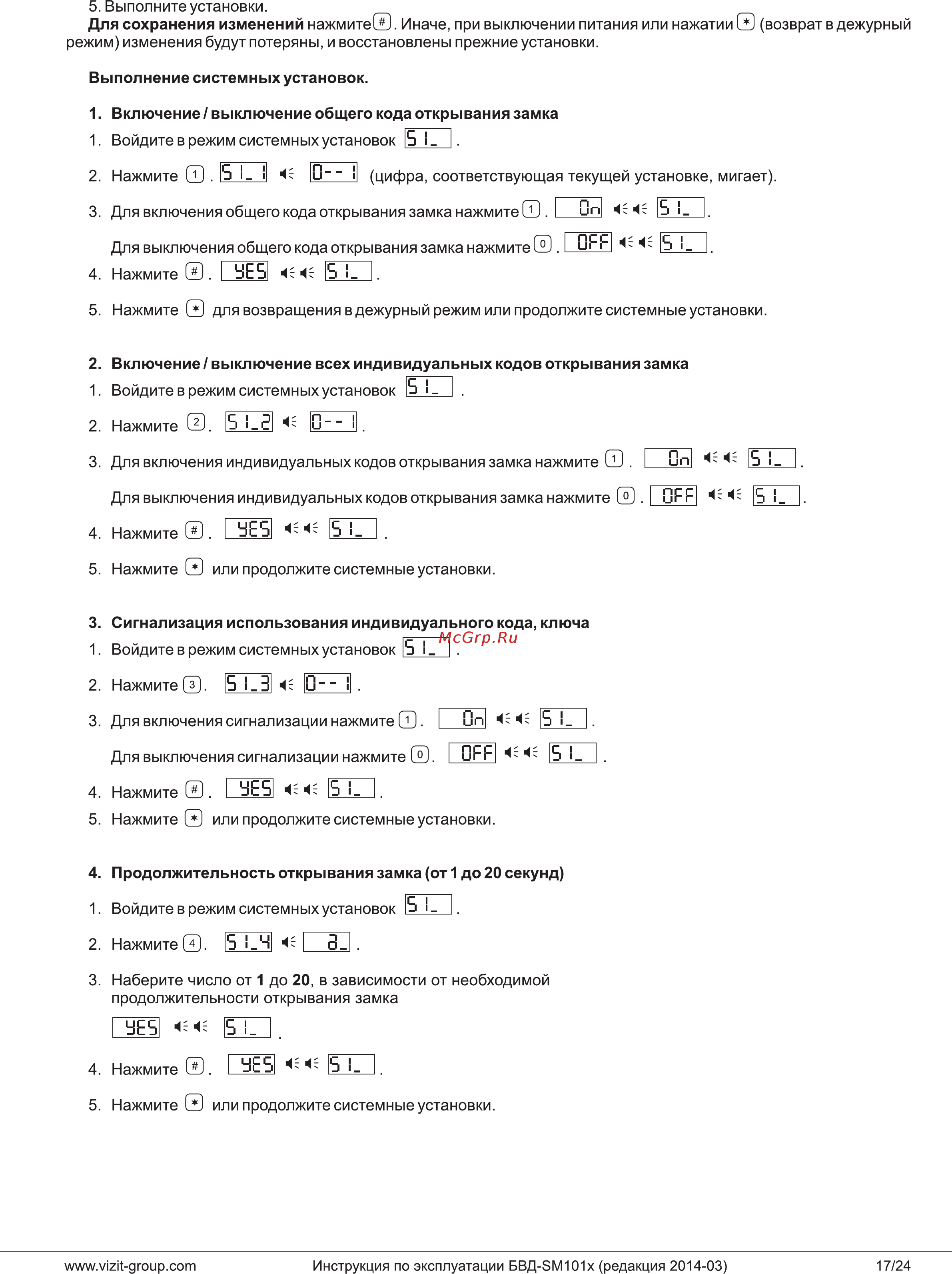

5 Выполните установки Для сохранения изменений нажмите Иначе при выключении питания или нажатии возврат в дежурный режим изменения будут потеряны и восстановлены прежние установки Выполнение системных установок 1 Включение выключение общего кода открывания замка 1 Войдите в режим системных установок Бк 2 Нажмите И Б к 4 Ю I цифра соответствующая текущей установке мигает 3 Для включения общего кода открывания замка нажмите И I ип 45 45 БЛГЕЕЛ Для выключения общего кода открывания замка нажмите ЕЛЕЕ БЕСС 4 Нажмите ЕБЕЕ 45 4 Б к 5 Нажмите для возвращения вдежурный режим или продолжитесистемныеустановки 2 Включение выключение всех индивидуальных кодов открывания замка 1 Войдите в режим системных установок Бк 2 Нажмите БЛЕЕ 4z Ю 3 Для включения индивидуальных кодов открывания замка нажмите И I ип 4z4z Бк I Для выключения индивидуальных кодов открывания замка нажмите ЕЛЕЕ БЛЕЕ 4 Нажмите I 4z 4z Бк I 5 Нажмите илипродолжитесистемныеустановки 3 Сигнализация использования индивидуального кода ключа 1 Войдите в режим системных установок Бк I 2 Нажмите Б к 3 4 и 3 Для включения сигнализации нажмите ип 4 4 БЛЕЕЕЛ Для выключения сигнализации нажмите ТЕЕ БЛЕЕ 4 Нажмите I 3 4 4z Бк I 5 Нажмите илипродолжитесистемныеустановки 4 Продолжительность открывания замка от 1 до 20 секунд 1 Войдите в режим системных установок Бк I 2 Нажмите Б кЧ 4 8 3 Наберите число от 1 до 20 в зависимости от необходимой продолжительности открывания замка УЕВ 4С4 Ш 4 Нажмите I У Е 5 Бк 5 Нажмите илипродолжитесистемныеустановки www vizit group com Инструкция по эксплуатации БВД SMIOIx редакция 2014 03 17 24
